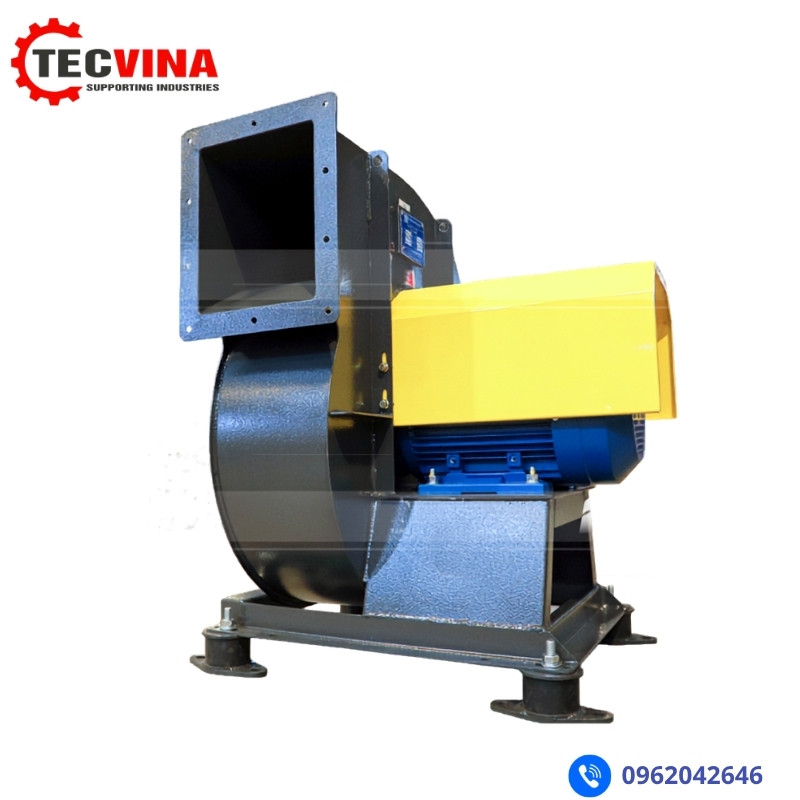

Quạt công nghiệp ly tâm nồi hơi CEN-2-D
Model: CEN-2-D
Dòng quạt: Quạt ly tâm công nghiệp dùng cho nồi hơi, lò đốt
Kiểu quạt: Quạt ly tâm trung áp, truyền động trực tiếp
Công suất: 0.37 – 200 kW
Điện áp: 220V / 380V
Lưu lượng gió: 600 – 200.000 m³/h
Áp suất: 400 – 3.000 Pa
Vật liệu: Thép SS400; có thể tùy chọn vật liệu theo yêu cầu dự án
Kiểu truyền động: Trực tiếp, motor lắp trực tiếp với guồng cánh
Kiểu cánh: Cánh cong về phía trước, nhiều lá cánh, góc nghiêng tối ưu để tạo lưu lượng và áp suất lớn
Ứng dụng chính: Cấp khí nồi hơi, thổi khí lò đốt, hút khói nóng, hút khí thải, hút mùi công nghiệp, thông gió nhà xưởng
Vị trí lắp đặt: Khu vực nồi hơi, phòng máy, sàn kỹ thuật, nhà xưởng, ngoài trời hoặc kết nối với hệ thống ống gió – ống khói
Quạt công nghiệp ly tâm nồi hơi CEN-2-D
Quạt công nghiệp ly tâm nồi hơi CEN-2-D là dòng quạt ly tâm truyền động trực tiếp, chuyên dùng cho hệ thống cấp khí, thổi khí, hút khói và hút khí thải trong nồi hơi, lò đốt, lò sấy, nhà máy sản xuất và các dây chuyền công nghiệp cần lưu lượng gió lớn, áp suất ổn định.
Trong hệ thống nồi hơi, nếu lượng gió cấp không đủ hoặc khí thải không được hút ra hiệu quả, quá trình đốt có thể thiếu ổn định, tiêu hao nhiên liệu cao, nhiệt lượng phân bố không đều và ảnh hưởng đến hiệu suất vận hành. Quạt công nghiệp ly tâm nồi hơi CEN-2-D giúp cấp khí cho buồng đốt, hỗ trợ quá trình cháy, đồng thời hút khói nóng và khí thải ra khỏi hệ thống qua đường ống hoặc ống khói.
Đặc điểm của quạt công nghiệp ly tâm nồi hơi CEN-2-D
1. Thiết kế ly tâm, phù hợp hệ thống nồi hơi và lò đốt
CEN-2-D sử dụng nguyên lý ly tâm để tạo dòng khí có lưu lượng lớn và áp suất ổn định. Không khí được hút vào tâm guồng cánh, sau đó đẩy ra theo phương tiếp tuyến, giúp quạt phù hợp với các hệ thống cần cấp gió hoặc hút khí qua đường ống.
Trong hệ thống nồi hơi, quạt có thể đảm nhận vai trò cấp khí cho buồng đốt hoặc hút khói sau quá trình cháy. Đây là dòng quạt công nghiệp ly tâm phù hợp cho các khu vực cần vận hành liên tục, có yêu cầu cao về độ bền và tính ổn định.
2. Truyền động trực tiếp, kết cấu gọn và hiệu suất tốt
CEN-2-D là dòng quạt truyền động trực tiếp, motor được lắp trực tiếp với guồng cánh. Thiết kế này giúp giảm tổn thất truyền động, kết cấu gọn, dễ lắp đặt và hạn chế các chi tiết trung gian như dây curoa, puly hoặc gối đỡ rời.
Đối với các hệ thống cần quạt vận hành ổn định, dễ bố trí trong không gian kỹ thuật và yêu cầu bảo trì đơn giản, cấu hình truyền động trực tiếp là lựa chọn phù hợp.
3. Lưu lượng lớn, áp suất cao
Với dải lưu lượng 600 – 200.000 m³/h và áp suất 400 – 3.000 Pa, quạt đáp ứng được nhiều quy mô hệ thống khác nhau, từ nồi hơi nhỏ đến dây chuyền công nghiệp lớn.
Áp suất tốt giúp quạt thắng được tổn thất qua đường ống, co cút, van gió, buồng đốt, bộ trao đổi nhiệt hoặc thiết bị xử lý khí thải. Đây là yếu tố quan trọng đối với hệ thống quạt hút khói ly tâm và quạt hút mùi trong nhà máy.
4. Cánh cong về phía trước, tạo lưu lượng và áp suất lớn
Guồng cánh của CEN-2-D có dạng cánh cong về phía trước, nhiều lá cánh và góc nghiêng hợp lý. Kết cấu này giúp tạo dòng khí mạnh, phù hợp cho các ứng dụng thổi khí nồi hơi, cấp khí lò đốt, hút khói nóng và hút khí thải công nghiệp.
Cánh quạt cần được cân bằng động tốt để giảm rung, giảm ồn và tăng độ ổn định khi vận hành ở tốc độ cao.
5. Vật liệu thép SS400, kết cấu chắc chắn
Thân quạt được chế tạo từ thép SS400, có độ bền cơ học tốt, phù hợp môi trường công nghiệp. Vỏ quạt dạng ly tâm giúp dẫn hướng dòng khí hiệu quả, dễ kết nối với hệ thống ống gió, ống khói hoặc thiết bị xử lý khí.
Tùy theo môi trường làm việc, quạt có thể được sơn bảo vệ, sơn chịu nhiệt hoặc tùy chỉnh vật liệu để phù hợp với khí nóng, bụi, hơi ẩm hoặc điều kiện vận hành đặc biệt.
Ứng dụng của quạt ly tâm nồi hơi CEN-2-D
Cấp khí nồi hơi: Cấp gió cho buồng đốt, hỗ trợ quá trình cháy ổn định và nâng cao hiệu suất vận hành.
Hút khói nồi hơi: Hút khói nóng và khí thải sau quá trình đốt, dẫn về ống khói hoặc hệ thống xử lý khí thải.
Cấp khí lò đốt: Dùng trong các hệ thống lò đốt, lò sấy, lò gia nhiệt hoặc dây chuyền nhiệt công nghiệp.
Hút mùi công nghiệp: Hút mùi, hơi nóng, khí thải nhẹ trong khu vực sản xuất.
Thông gió nhà xưởng: Hỗ trợ hút khí nóng, cấp khí tươi và cải thiện môi trường làm việc trong nhà máy.
Hệ thống kỹ thuật tòa nhà: Có thể ứng dụng trong các hạng mục thông gió, hút khói hoặc cấp khí, tuy nhiên với các hệ thống quạt PCCC, quạt hút khói hành lang hoặc quạt tăng áp cầu thang, cần lựa chọn đúng dòng quạt chuyên dụng theo hồ sơ thiết kế và yêu cầu nghiệm thu PCCC.
Gợi ý lựa chọn quạt công nghiệp ly tâm nồi hơi
Để chọn đúng quạt công nghiệp ly tâm nồi hơi, cần xác định rõ điều kiện vận hành thực tế, không nên chỉ chọn theo công suất motor.
Lưu lượng gió: Phụ thuộc công suất nồi hơi, nhu cầu cấp khí đốt hoặc lượng khí thải cần hút.
Áp suất hệ thống: Tính theo chiều dài ống, số co cút, van, thiết bị xử lý khí và chiều cao ống khói.
Nhiệt độ khí: Nếu hút khói nóng, cần xác định nhiệt độ làm việc để chọn vật liệu, motor và cấu hình phù hợp.
Môi trường khí: Cần kiểm tra khí có bụi, hơi ẩm, dầu, hóa chất ăn mòn hoặc tia lửa hay không.
Vị trí lắp đặt: Trong nhà, ngoài trời, gần nồi hơi, trên sàn kỹ thuật hoặc kết nối với hệ thống ống khói.
Chế độ vận hành: Chạy liên tục, chạy theo ca, chạy theo tín hiệu điều khiển hoặc theo tải nồi hơi.
Model: CEN-2-D
Dòng quạt: Quạt ly tâm công nghiệp dùng cho nồi hơi, lò đốt
Kiểu quạt: Quạt ly tâm trung áp, truyền động trực tiếp
Công suất: 0.37 – 200 kW
Điện áp: 220V / 380V
Lưu lượng gió: 600 – 200.000 m³/h
Áp suất: 400 – 3.000 Pa
Vật liệu: Thép SS400; có thể tùy chọn vật liệu theo yêu cầu dự án
Kiểu truyền động: Trực tiếp, motor lắp trực tiếp với guồng cánh
Kiểu cánh: Cánh cong về phía trước, nhiều lá cánh, góc nghiêng tối ưu để tạo lưu lượng và áp suất lớn
Ứng dụng chính: Cấp khí nồi hơi, thổi khí lò đốt, hút khói nóng, hút khí thải, hút mùi công nghiệp, thông gió nhà xưởng
Vị trí lắp đặt: Khu vực nồi hơi, phòng máy, sàn kỹ thuật, nhà xưởng, ngoài trời hoặc kết nối với hệ thống ống gió – ống khói
