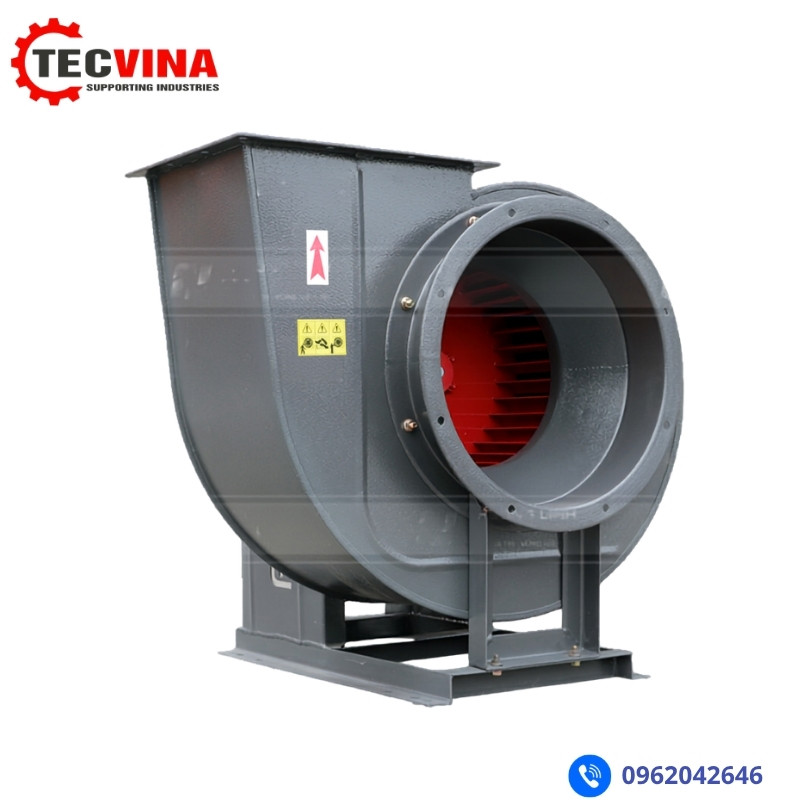

Quạt ly hút khói hành lang CEC-2-D
Thông tin kỹ thuật
Tên sản phẩm: Quạt ly tâm hút khói hành lang CEC-2-D
Model: CEC-2-D
Dòng quạt: Quạt ly tâm hút khói hành lang, quạt ly tâm PCCC
Kiểu quạt: Quạt ly tâm trực tiếp, 1 guồng cánh
Kiểu cánh: Cánh cong về phía trước, nhiều lá cánh
Công suất: 0.37 – 22 kW
Điện áp: 220V / 380V
Lưu lượng gió: 600 – 36.000 m³/h
Áp suất: 400 – 1.600 Pa
Vật liệu: Thép SS400; có thể tùy chọn inox hoặc vật liệu theo yêu cầu dự án
Kiểu truyền động: Trực tiếp, motor lắp trực tiếp với guồng cánh
Ứng dụng chính: Hút khói hành lang, hút khói tầng hầm, hút khói tòa nhà, thông gió hộp kỹ thuật, hút khói thoát hiểm, hỗ trợ hệ thống PCCC
Vị trí lắp đặt: Phòng quạt, tầng mái, tầng kỹ thuật, tầng hầm, trục kỹ thuật hoặc kết nối với hệ thống ống gió hút khói
Quạt ly tâm hút khói hành lang CEC-2-D
Quạt ly tâm hút khói hành lang CEC-2-D là dòng quạt ly tâm trực tiếp hút khói chuyên dùng cho hệ thống hút khói hành lang, hút khói thoát hiểm, hút khói tòa nhà và thông gió hộp kỹ thuật trong các công trình dân dụng – công nghiệp.
Khi xảy ra cháy, khói nóng và khí độc có thể lan nhanh theo hành lang, tầng hầm, sảnh chờ, hộp kỹ thuật và các khu vực thoát nạn. Nếu hệ thống hút khói không đủ lưu lượng hoặc áp suất, khói sẽ tích tụ, làm giảm tầm nhìn, gây ngạt và ảnh hưởng trực tiếp đến quá trình sơ tán. Quạt ly tâm hút khói hành lang CEC-2-D giúp hút nhanh khói, khí nóng và khí độc ra khỏi khu vực nguy hiểm, hỗ trợ kiểm soát khói và nâng cao an toàn cho người trong công trình.
Đặc điểm của quạt ly tâm hút khói hành lang CEC-2-D
1. Hút khói nhanh, hỗ trợ an toàn thoát hiểm
CEC-2-D được thiết kế để hút khói phát sinh tại hành lang, tầng hầm, sảnh chờ và các khu vực thoát nạn trong tòa nhà. Khi có tín hiệu cháy, quạt có thể vận hành theo tủ điều khiển PCCC để đưa khói ra ngoài qua hệ thống ống gió, giếng kỹ thuật hoặc cửa xả khói.
Dòng quạt này phù hợp cho chung cư, khách sạn, trung tâm thương mại, bệnh viện, trường học, nhà máy và các công trình cần quạt hút khói hành lang PCCC hoạt động ổn định.
2. Truyền động trực tiếp, kết cấu gọn và dễ lắp đặt

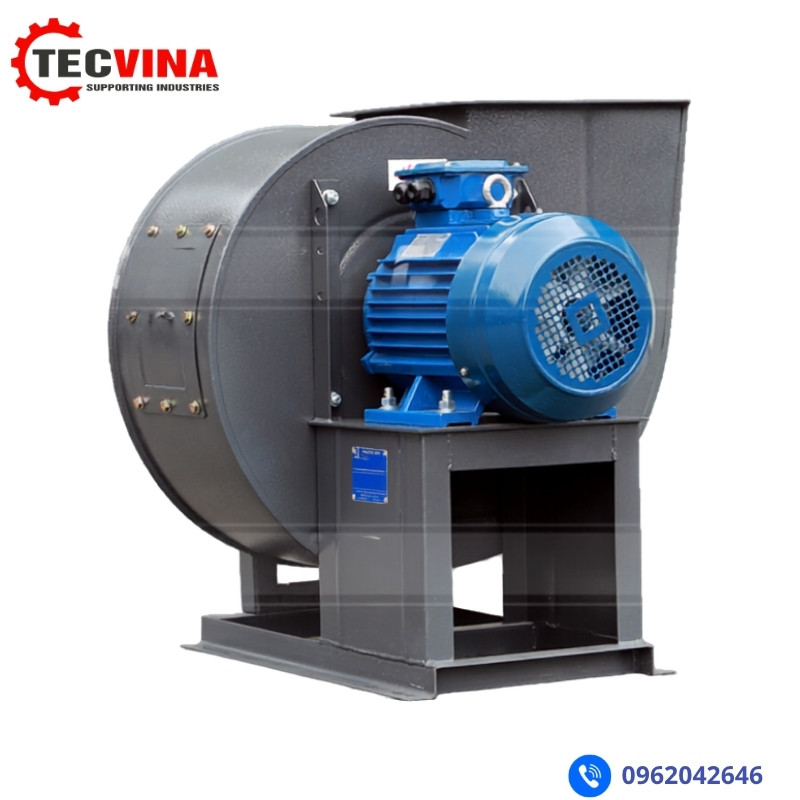

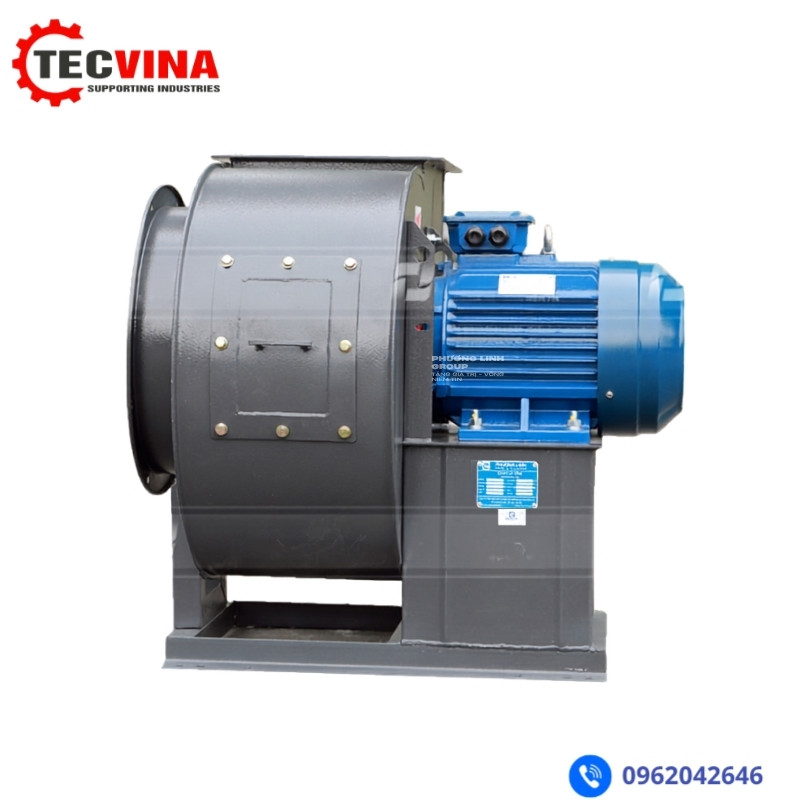

Quạt ly tâm hút khói hành lang CEC-2-D sử dụng truyền động trực tiếp, motor được lắp trực tiếp với guồng cánh. Cấu hình này giúp quạt có kết cấu gọn, giảm chi tiết trung gian như dây curoa, puly và gối đỡ rời.
Ưu điểm của dòng quạt ly tâm trực tiếp hút khói là dễ bố trí trong phòng quạt, tầng kỹ thuật hoặc khu vực có không gian hạn chế. Đồng thời, quạt thuận tiện khi thi công, lắp đặt và kết nối với hệ thống ống gió hút khói.
3. Lưu lượng lớn, phù hợp nhiều quy mô công trình
Với dải lưu lượng 600 – 36.000 m³/h, CEC-2-D đáp ứng tốt nhiều hệ thống hút khói khác nhau, từ hành lang chung cư, hành lang khách sạn đến trung tâm thương mại, tầng hầm và khu vực kỹ thuật tòa nhà.
Lưu lượng phù hợp giúp khói được hút ra nhanh hơn, hạn chế tích tụ khí nóng và khí độc trong khu vực thoát hiểm. Đây là yếu tố quan trọng trong các hệ thống quạt hút khói tòa nhà và quạt hút khói chung cư.
4. Áp suất ổn định cho hệ thống có trở lực
Dải áp suất 400 – 1.600 Pa giúp quạt phù hợp với hệ thống có đường ống gió, co cút, cửa hút khói, van chặn lửa, hộp tiêu âm và miệng xả. Với các công trình có tuyến ống dài hoặc nhiều thiết bị phụ trợ, cần tính toán đúng áp suất để quạt thắng được tổn thất hệ thống.
CEC-2-D là lựa chọn phù hợp cho các hạng mục cần quạt hút khói áp suất cao, quạt hút khói tầng hầm hoặc hệ thống hút khói có trở lực lớn.
5. Kết cấu chắc chắn, vật liệu thép SS400
Thân quạt được chế tạo từ thép SS400, có độ bền cơ học tốt, phù hợp với môi trường kỹ thuật tòa nhà và công nghiệp. Vỏ quạt dạng ly tâm giúp dẫn hướng dòng khí ổn định, dễ kết nối với hệ thống ống gió và giảm tổn thất cục bộ.
Tùy theo yêu cầu công trình, quạt có thể được cấu hình thêm lớp sơn bảo vệ, vật liệu inox, chân đế chống rung, khớp nối mềm hoặc phụ kiện kết nối để phù hợp với điều kiện lắp đặt thực tế.
Ứng dụng của quạt ly tâm hút khói hành lang CEC-2-D
Hành lang chung cư: Hút khói khi có cháy, hỗ trợ duy trì lối thoát hiểm an toàn hơn.
Tòa nhà cao tầng: Hút khói hành lang, sảnh chờ, phòng kỹ thuật và khu vực công cộng.
Tầng hầm: Hút khói, hút khí nóng và hỗ trợ thông gió trong không gian kín.
Trung tâm thương mại: Hút khói khu mua sắm, hành lang, khu dịch vụ và khu vực đông người.
Khách sạn, bệnh viện, trường học: Hỗ trợ kiểm soát khói tại các khu vực cần sơ tán nhanh khi có sự cố.
Hộp kỹ thuật, trục kỹ thuật: Dùng cho hệ thống quạt thông gió hộp kỹ thuật, hút khí nóng, khói và khí thải theo thiết kế.
Gợi ý lựa chọn quạt hút khói hành lang
Để chọn đúng quạt ly tâm hút khói hành lang, cần xác định đầy đủ thông số kỹ thuật thay vì chỉ chọn theo công suất motor.
Lưu lượng hút: Tính theo diện tích hành lang, tầng hầm, số cửa hút khói và kịch bản cháy thiết kế.
Áp suất hệ thống: Phụ thuộc chiều dài ống gió, số lượng co cút, van chặn lửa, tiêu âm và vị trí xả khói.
Vị trí lắp đặt: Phòng quạt, tầng mái, tầng kỹ thuật, tầng hầm hoặc trục kỹ thuật.
Chế độ điều khiển: Có thể kết nối với tủ điều khiển, hệ thống báo cháy, nguồn điện ưu tiên hoặc nguồn dự phòng.
Yêu cầu nghiệm thu: Cần lựa chọn quạt theo hồ sơ thiết kế PCCC, bản vẽ kỹ thuật và tiêu chuẩn áp dụng cho từng công trình.
Kết luận
Quạt ly tâm hút khói hành lang CEC-2-D là giải pháp phù hợp cho hệ thống quạt ly tâm hút khói hành lang, quạt hút khói hành lang PCCC, quạt hút khói tòa nhà, quạt hút khói chung cư, quạt hút khói tầng hầm, quạt thông gió hộp kỹ thuật và quạt hút khói thoát hiểm.
Với thiết kế ly tâm truyền động trực tiếp, lưu lượng lớn, áp suất ổn định, kết cấu gọn và vật liệu thép SS400, CEC-2-D đáp ứng tốt nhu cầu hút khói, thông gió và hỗ trợ kiểm soát khói trong các công trình dân dụng – công nghiệp.
Tên sản phẩm: Quạt ly tâm hút khói hành lang CEC-2-D
Model: CEC-2-D
Dòng quạt: Quạt ly tâm hút khói hành lang, quạt ly tâm PCCC
Kiểu quạt: Quạt ly tâm trực tiếp, 1 guồng cánh
Kiểu cánh: Cánh cong về phía trước, nhiều lá cánh
Công suất: 0.37 – 22 kW
Điện áp: 220V / 380V
Lưu lượng gió: 600 – 36.000 m³/h
Áp suất: 400 – 1.600 Pa
Vật liệu: Thép SS400; có thể tùy chọn inox hoặc vật liệu theo yêu cầu dự án
Kiểu truyền động: Trực tiếp, motor lắp trực tiếp với guồng cánh
Ứng dụng chính: Hút khói hành lang, hút khói tầng hầm, hút khói tòa nhà, thông gió hộp kỹ thuật, hút khói thoát hiểm, hỗ trợ hệ thống PCCC
Vị trí lắp đặt: Phòng quạt, tầng mái, tầng kỹ thuật, tầng hầm, trục kỹ thuật hoặc kết nối với hệ thống ống gió hút khói
