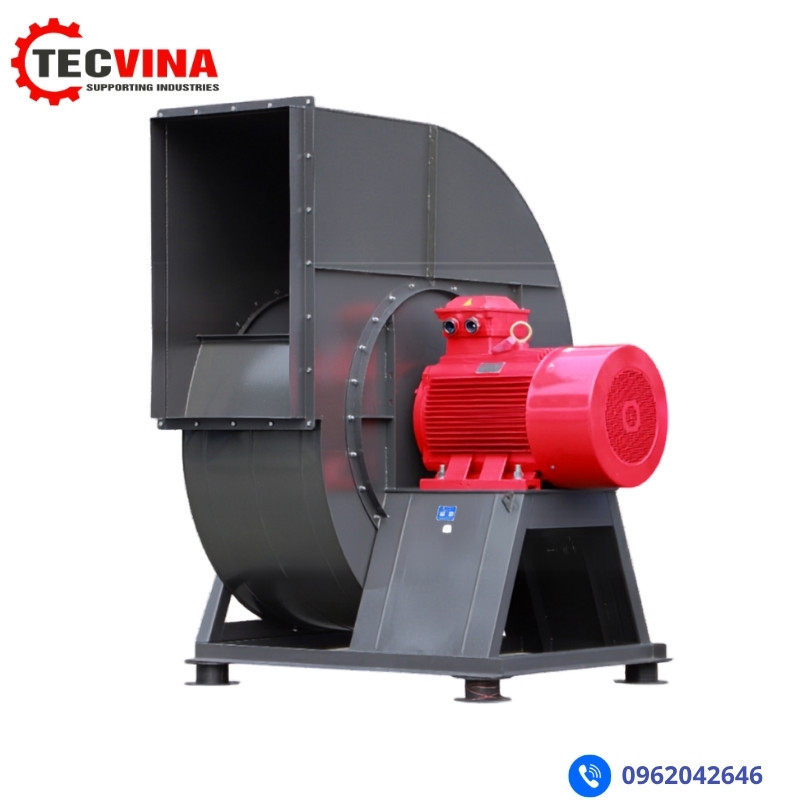

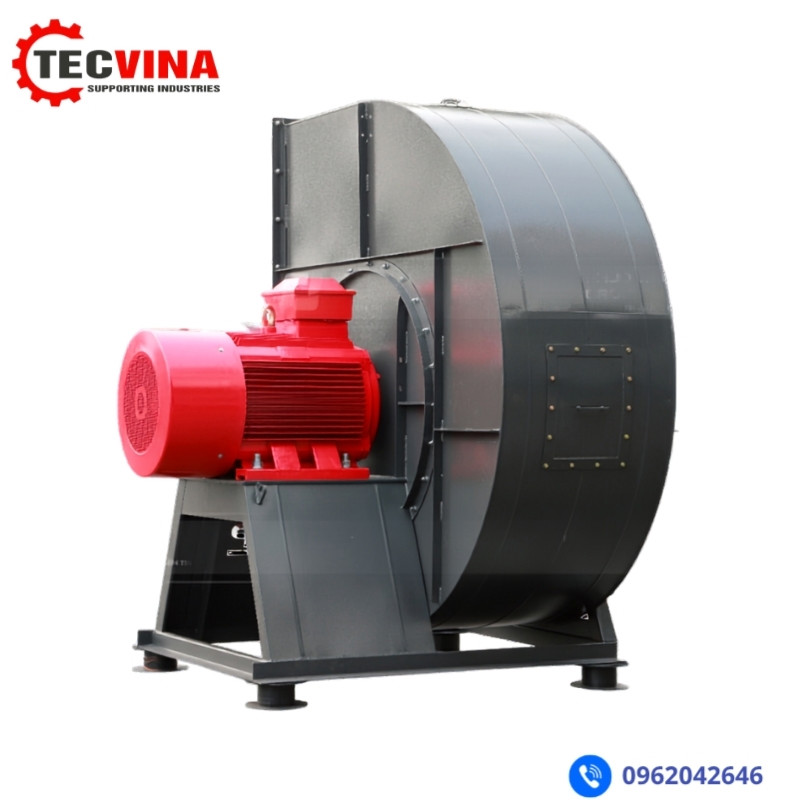

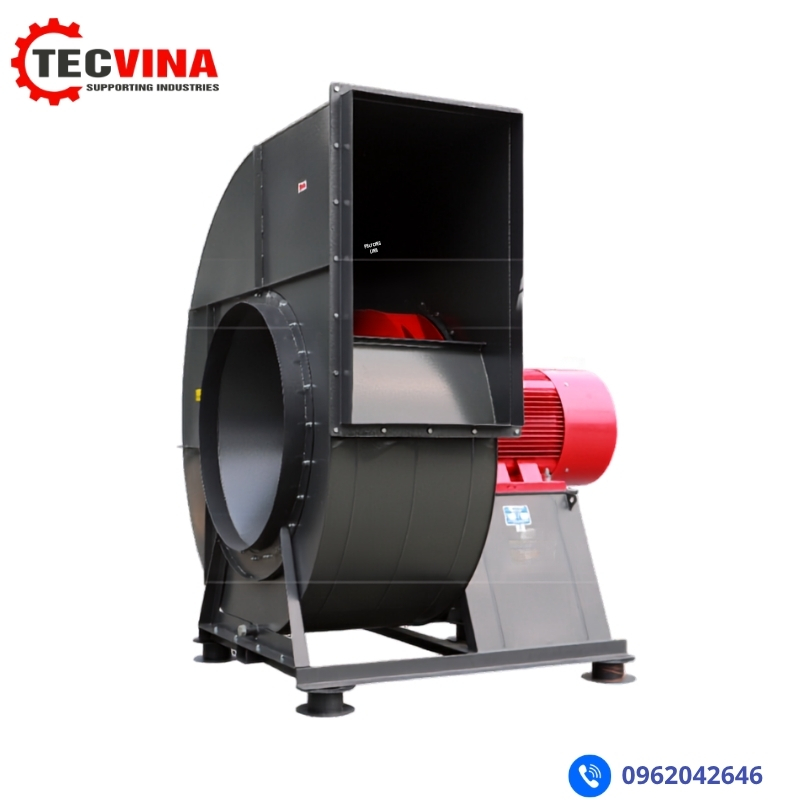

Quạt ly tâm tăng áp cầu thang CEC-3.1-D
Model: CEC-3.1-D
Dòng quạt: Quạt ly tâm tăng áp cầu thang, quạt ly tâm PCCC
Kiểu quạt: Quạt ly tâm trực tiếp, chuyên dùng cho hệ thống tạo áp cầu thang
Công suất: 0.75 – 30 kW
Điện áp: 220V / 380V
Lưu lượng gió: 2.000 – 65.000 m³/h
Áp suất: 200 – 5.000 Pa
Vật liệu: Thép SS400; có thể tùy chọn inox hoặc vật liệu theo yêu cầu dự án
Kiểu truyền động: Trực tiếp, motor lắp trực tiếp với guồng cánh
Ứng dụng chính: Tăng áp cầu thang, tạo áp cầu thang, cấp khí tươi buồng thang, tăng áp giếng thang máy, hỗ trợ hút khói hành lang và kiểm soát khói PCCC
Vị trí lắp đặt: Phòng quạt, tầng mái, tầng kỹ thuật, trục kỹ thuật hoặc kết nối với hệ thống ống gió tăng áp
Quạt ly tâm tăng áp cầu thang CEC-3.1-D
Quạt ly tâm tăng áp cầu thang CEC-3.1-D là dòng quạt ly tâm trực tiếp chuyên dùng cho hệ thống tăng áp cầu thang, tạo áp buồng thang bộ, cấp khí tươi cho lối thoát hiểm và hỗ trợ kiểm soát khói trong các công trình cao tầng. Sản phẩm phù hợp cho chung cư, khách sạn, trung tâm thương mại, bệnh viện, trường học, nhà máy, tầng hầm và các công trình có yêu cầu an toàn PCCC.
Khi xảy ra cháy, khói độc có thể lan nhanh vào hành lang, phòng đệm, buồng thang và giếng thang máy. Nếu cầu thang không được tạo áp đúng kỹ thuật, khói dễ xâm nhập vào lối thoát nạn, làm giảm tầm nhìn và gây nguy hiểm cho người bên trong công trình. Quạt ly tâm tăng áp cầu thang CEC-3.1-D giúp cấp khí sạch vào buồng thang, tạo áp suất dương, hạn chế khói xâm nhập và hỗ trợ quá trình sơ tán an toàn hơn.
Đặc điểm của quạt ly tâm tăng áp cầu thang CEC-3.1-D
1. Tạo áp suất dương cho cầu thang thoát hiểm
CEC-3.1-D được thiết kế để cấp khí sạch vào buồng thang, phòng đệm hoặc giếng thang nhằm tạo áp suất dương so với khu vực xung quanh. Khi có cháy, áp suất dương giúp hạn chế khói xâm nhập vào cầu thang bộ, hỗ trợ bảo vệ lối thoát hiểm cho cư dân và người sử dụng công trình.
Đây là chức năng quan trọng của hệ thống tăng áp cầu thang, đặc biệt trong chung cư, khách sạn, văn phòng và trung tâm thương mại.
2. Lưu lượng lớn, phù hợp nhiều quy mô công trình
Với dải lưu lượng 2.000 – 65.000 m³/h, quạt có thể đáp ứng nhiều quy mô hệ thống khác nhau, từ công trình thấp tầng đến tòa nhà cao tầng. Lưu lượng cấp khí phù hợp giúp buồng thang nhận đủ khí sạch, hạn chế tình trạng thiếu áp hoặc phân bổ gió không đều giữa các tầng.
Khi lựa chọn quạt tăng áp cầu thang bộ, cần tính toán lưu lượng theo thể tích buồng thang, số tầng, diện tích rò gió và yêu cầu áp suất thiết kế.
3. Áp suất ổn định cho hệ thống ống gió
Dải áp suất 200 – 5.000 Pa giúp CEC-3.1-D phù hợp với hệ thống có đường ống gió, co cút, van gió, miệng gió cấp và các thiết bị phụ trợ. Áp suất ổn định giúp quạt thắng được tổn thất trên tuyến ống, đảm bảo khí được cấp đến đúng khu vực cần tạo áp.
Đây là yếu tố quan trọng với các hệ thống quạt tạo áp cầu thang, quạt tạo áp thang bộ và quạt tăng áp thang máy.
4. Truyền động trực tiếp, kết cấu gọn và dễ lắp đặt
Quạt ly tâm tăng áp cầu thang CEC-3.1-D sử dụng cơ cấu truyền động trực tiếp, motor được lắp trực tiếp với guồng cánh. Thiết kế này giúp quạt có kết cấu gọn, giảm tổn thất truyền động, dễ bố trí trong phòng quạt, tầng mái hoặc tầng kỹ thuật.
Cấu hình trực tiếp phù hợp với các công trình cần thiết bị vận hành ổn định, tiết kiệm diện tích lắp đặt và thuận tiện khi kết nối với hệ thống điều khiển PCCC.
5. Kết cấu chắc chắn, vật liệu thép SS400
Thân quạt được chế tạo từ thép SS400, có độ bền cơ học tốt, phù hợp với môi trường kỹ thuật tòa nhà và công nghiệp. Vỏ quạt dạng ly tâm giúp dẫn hướng dòng khí ổn định, dễ kết nối với hệ thống ống gió và giảm tổn thất cục bộ.
Tùy theo yêu cầu công trình, quạt có thể được bổ sung lớp sơn bảo vệ, vật liệu inox, chân đế chống rung, khớp nối mềm hoặc phụ kiện kết nối để phù hợp với điều kiện lắp đặt thực tế.
Ứng dụng của quạt tăng áp CEC-3.1-D
Tăng áp cầu thang bộ: Cấp khí sạch, tạo áp suất dương và hạn chế khói xâm nhập vào lối thoát hiểm.
Tạo áp buồng thang: Duy trì áp suất ổn định trong khu vực thoát nạn khi có tín hiệu cháy.
Tăng áp giếng thang máy: Hỗ trợ cấp khí, tạo áp và kiểm soát khói tại giếng thang theo thiết kế PCCC.
Hỗ trợ hút khói hành lang: Có thể bố trí đồng bộ với hệ thống hút khói hành lang để kiểm soát luồng khói trong tòa nhà.
Công trình cao tầng: Phù hợp cho chung cư, khách sạn, trung tâm thương mại, bệnh viện, trường học, văn phòng, nhà máy và khu phức hợp.
Gợi ý lựa chọn quạt tăng áp cầu thang
Để chọn đúng quạt tăng áp cầu thang, không nên chỉ chọn theo công suất motor. Cần xác định đồng thời lưu lượng, áp suất và yêu cầu PCCC của từng công trình.
Lưu lượng gió: Tính theo thể tích buồng thang, số tầng, diện tích rò gió và kịch bản vận hành.
Áp suất hệ thống: Phụ thuộc chiều dài ống gió, số co cút, van gió, miệng gió và tổn thất trên toàn tuyến.
Vị trí lắp đặt: Tầng mái, phòng quạt, tầng kỹ thuật hoặc trục kỹ thuật.
Chế độ điều khiển: Kết nối với tủ PCCC, hệ thống báo cháy, cảm biến áp suất và nguồn điện ưu tiên.
Báo giá quạt tăng áp cầu thang: Nên cung cấp bản vẽ, lưu lượng, áp suất, vị trí lắp đặt và yêu cầu vật liệu để chọn đúng cấu hình.
Kết luận
Quạt ly tâm tăng áp cầu thang CEC-3.1-D là giải pháp phù hợp cho hệ thống quạt tăng áp, quạt tăng áp cầu thang, quạt tăng áp hút khói, quạt tạo áp, quạt tạo áp cầu thang, quạt tăng áp thang máy, quạt tăng áp cầu thang bộ và quạt tạo áp thang bộ.
Với thiết kế ly tâm truyền động trực tiếp, lưu lượng lớn, áp suất ổn định, vật liệu thép SS400 và khả năng tích hợp trong hệ thống PCCC, CEC-3.1-D đáp ứng tốt nhu cầu tạo áp cầu thang, cấp khí sạch và bảo vệ lối thoát hiểm trong các công trình dân dụng – công nghiệp.
Model: CEC-3.1-D
Dòng quạt: Quạt ly tâm tăng áp cầu thang, quạt ly tâm PCCC
Kiểu quạt: Quạt ly tâm trực tiếp, chuyên dùng cho hệ thống tạo áp cầu thang
Công suất: 0.75 – 30 kW
Điện áp: 220V / 380V
Lưu lượng gió: 2.000 – 65.000 m³/h
Áp suất: 200 – 5.000 Pa
Vật liệu: Thép SS400; có thể tùy chọn inox hoặc vật liệu theo yêu cầu dự án
Kiểu truyền động: Trực tiếp, motor lắp trực tiếp với guồng cánh
Ứng dụng chính: Tăng áp cầu thang, tạo áp cầu thang, cấp khí tươi buồng thang, tăng áp giếng thang máy, hỗ trợ hút khói hành lang và kiểm soát khói PCCC
Vị trí lắp đặt: Phòng quạt, tầng mái, tầng kỹ thuật, trục kỹ thuật hoặc kết nối với hệ thống ống gió tăng áp
