Quạt thông gió vuông công nghiệp: Ưu điểm, ứng dụng và cách lựa chọn kích thước

Quạt thông gió vuông công nghiệp là một trong những thiết bị được sử dụng phổ biến tại nhà xưởng, kho hàng, nhà kính và trang trại chăn nuôi. Với thiết kế khung vuông, lưu lượng gió lớn và khả năng lắp trực tiếp trên tường, dòng quạt này giúp hút khí nóng, hơi ẩm, mùi và không khí ô nhiễm ra khỏi công trình mà không cần đầu tư hệ thống đường ống quá phức tạp.

Tuy nhiên, quạt có kích thước càng lớn chưa chắc càng phù hợp. Hiệu quả thông gió còn phụ thuộc vào lưu lượng tại áp suất làm việc thực tế, diện tích cửa lấy gió, vị trí bố trí quạt, cấu tạo cánh, hiệu suất truyền động và điều kiện môi trường.

Nếu chỉ lựa chọn theo kích thước khung như 900×900, 1.220×1.220 hoặc 1.380×1.380 mm, hệ thống có thể gặp tình trạng quạt chạy nhưng nhà xưởng vẫn nóng, cửa chớp mở không hết, motor quá tải hoặc lưu lượng thực tế thấp hơn nhiều so với catalogue.

Quạt thông gió vuông công nghiệp là gì?

Quạt thông gió vuông công nghiệp là dòng quạt hướng trục được lắp trong một khung vỏ hình vuông. Không khí đi vào quạt theo hướng gần song song với trục quay, sau đó được cánh quạt đẩy ra phía sau.

Quạt thường được lắp trực tiếp trên tường nhà xưởng hoặc vách trang trại để hút không khí bên trong ra ngoài. Khi không khí bị hút ra, không khí mới sẽ đi vào từ cửa lấy gió, lam gió, cửa ra vào hoặc hệ thống cooling pad ở phía đối diện.

Các quạt hướng trục gắn tường thường được thiết kế cho ứng dụng cần lưu lượng không khí lớn ở áp suất tĩnh thấp, đặc biệt khi không khí được hút trực tiếp qua tường và không phải đi qua hệ thống ống gió dài.

Một bộ quạt vuông hoàn chỉnh thường gồm:

• Khung vỏ vuông.

• Cánh quạt.

• Động cơ điện.

• Puly và dây đai hoặc bộ truyền động trực tiếp.

• Vòng bi và trục truyền động.

• Lưới bảo vệ.

• Cửa chớp tự động.

• Khung gia cường.

• Tay cầm hoặc vị trí bảo trì.

• Phụ kiện che mưa nếu lắp ngoài trời.

Nguyên lý hoạt động của quạt hút vuông

Khi động cơ hoạt động, cánh quạt quay và tạo ra vùng áp suất thấp ở phía hút. Không khí trong nhà xưởng được kéo qua quạt và thải ra ngoài.

Lượng không khí bị hút ra phải được bù bằng một lượng không khí tương ứng đi vào công trình. Vì vậy, quạt vuông không hoạt động độc lập mà luôn liên quan đến:

• Diện tích cửa lấy gió.

• Vị trí cửa cấp.

• Độ kín của nhà xưởng.

• Áp suất bên trong công trình.

• Trở lực của cooling pad hoặc lưới lọc.

• Hướng di chuyển của luồng không khí.

Nếu hệ thống được bố trí đúng, không khí mới sẽ đi từ khu vực sạch qua vùng làm việc, hấp thụ nhiệt, hơi ẩm và mùi rồi được quạt hút ra ngoài.

Nếu cửa lấy gió đặt quá gần quạt, không khí có thể đi theo đường ngắn và không quét qua toàn bộ nhà xưởng. Khi đó, khu vực gần quạt có gió mạnh nhưng giữa xưởng vẫn xuất hiện các vùng nóng và không khí tù đọng.

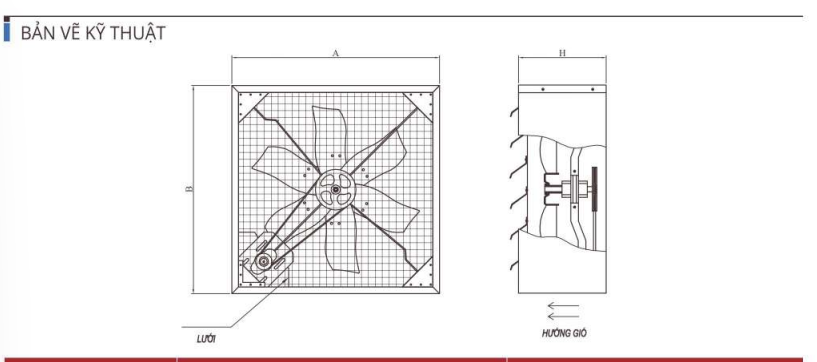

Cấu tạo kỹ thuật của quạt thông gió vuông

Khung và vỏ quạt

Khung quạt thường được chế tạo từ:

• Tôn mạ kẽm.

• Thép sơn tĩnh điện.

• Thép không gỉ.

• Composite.

• Một số loại nhựa kỹ thuật.

Tôn mạ kẽm có ưu điểm về chi phí và phù hợp với nhà xưởng thông thường. Inox hoặc composite được cân nhắc cho môi trường có độ ẩm cao, hơi muối hoặc khí có khả năng ăn mòn.

Vật liệu không nên được lựa chọn chỉ theo giá mua. Cần xem xét nhiệt độ, độ ẩm, thành phần khí, tần suất vệ sinh và tuổi thọ dự kiến của thiết bị.

Cánh quạt

Cánh quạt có thể được chế tạo từ:

• Inox.

• Hợp kim nhôm.

• Thép.

• Nhựa gia cường.

• Composite.

Hình dạng cánh, góc đặt cánh, số lượng cánh và tốc độ quay ảnh hưởng trực tiếp đến lưu lượng, áp suất, độ ồn và công suất yêu cầu.

Hai quạt có cùng kích thước khung chưa chắc có cùng hiệu suất. Một mẫu quạt được thiết kế khí động tốt có thể tạo lưu lượng cao hơn với công suất điện thấp hơn mẫu quạt có cùng đường kính cánh.

Động cơ điện

Động cơ cần được lựa chọn theo:

• Công suất quạt yêu cầu.

• Điện áp sử dụng.

• Tần số nguồn điện.

• Cấp bảo vệ.

• Cấp cách điện.

• Nhiệt độ môi trường.

• Thời gian vận hành.

• Phương pháp khởi động.

• Khả năng điều chỉnh tốc độ.

Với trang trại hoặc khu vực nhiều bụi và độ ẩm cao, cần quan tâm đặc biệt đến cấp bảo vệ của motor và khả năng chống ăn mòn.

Truyền động trực tiếp và gián tiếp

Truyền động trực tiếp có động cơ kết nối trực tiếp với cánh quạt. Ưu điểm là kết cấu gọn, ít bộ phận truyền động và giảm nhu cầu bảo trì dây đai.

Truyền động gián tiếp sử dụng dây đai và puly. Cấu hình này giúp đặt motor ra khỏi vùng dòng khí hoặc điều chỉnh tốc độ quạt bằng cách thay đổi tỷ số truyền.

Nhược điểm của truyền động dây đai là cần kiểm tra định kỳ độ căng, độ thẳng hàng của puly và tình trạng mài mòn. Dây đai quá lỏng gây trượt và giảm lưu lượng; dây quá căng có thể làm tăng tải lên vòng bi.

Cửa chớp tự động

Cửa chớp thường được lắp phía ngoài quạt và mở nhờ lực gió khi quạt hoạt động. Khi quạt dừng, cửa chớp đóng để hạn chế mưa, côn trùng và không khí bên ngoài đi ngược vào công trình.

Cửa chớp cũng tạo ra một phần trở lực. Nếu lá chớp quá nặng, bị kẹt hoặc bám bụi, chúng có thể không mở hoàn toàn và làm giảm lưu lượng.

Các hệ thống quạt trang trại và nhà kính thường sử dụng cửa chớp hoặc van đóng mở để hạn chế rò rỉ không khí khi quạt dừng.

Ưu điểm của quạt thông gió vuông công nghiệp

Lưu lượng gió lớn

Quạt vuông được thiết kế để vận chuyển lượng không khí lớn qua bề mặt tường. Đây là ưu điểm quan trọng đối với nhà xưởng và trang trại có diện tích rộng.

Dễ lắp đặt

Quạt có thể được lắp trực tiếp vào ô chờ trên tường mà không cần đường ống dài. Điều này giúp giảm chi phí vật tư, không gian kỹ thuật và thời gian thi công.

Phù hợp với hệ thống cooling pad

Quạt hút vuông thường được bố trí đối diện với tấm làm mát cooling pad. Khi quạt hoạt động, không khí bên ngoài đi qua tấm làm mát, giảm nhiệt nhờ quá trình bay hơi rồi di chuyển qua nhà xưởng hoặc chuồng trại.

Có nhiều kích thước

Thị trường có nhiều kích thước quạt khác nhau, từ các mẫu nhỏ dùng cho phòng kỹ thuật đến quạt lớn cho nhà xưởng và trang trại.

Danh mục quạt panel của các hãng quốc tế cũng thể hiện lưu lượng thay đổi đáng kể theo đường kính, tốc độ, motor và cấu hình quạt; vì vậy kích thước chỉ là một trong nhiều thông số lựa chọn.

Chi phí đầu tư hợp lý

Với hệ thống có trở lực thấp, quạt vuông thường có chi phí đầu tư và thi công thấp hơn phương án sử dụng quạt ly tâm kết hợp đường ống.

Hạn chế của quạt thông gió vuông

Quạt vuông không phải lựa chọn phù hợp cho mọi hệ thống.

Dòng quạt này thường không phù hợp khi:

• Đường ống quá dài.

• Hệ thống có nhiều co, cút.

• Phải đi qua bộ lọc có trở lực cao.

• Cần hút bụi tại nguồn.

• Cần tạo cột áp lớn.

• Dòng khí có nhiệt độ quá cao.

• Khí thải chứa hóa chất ăn mòn mạnh.

• Công trình yêu cầu kiểm soát tiếng ồn nghiêm ngặt.

• Khí thải phải được thu gom và xử lý trước khi xả.

Trong những trường hợp này, quạt ly tâm, quạt hướng trục nối ống hoặc một hệ thống xử lý khí chuyên dụng có thể phù hợp hơn.

Ứng dụng của quạt vuông trong nhà xưởng

Quạt thông gió vuông có thể được sử dụng tại:

• Xưởng may.

• Xưởng cơ khí.

• Xưởng lắp ráp.

• Kho hàng.

• Nhà máy nhựa.

• Xưởng sản xuất bao bì.

• Xưởng chế biến nông sản.

• Khu vực đóng gói.

• Nhà máy thực phẩm.

• Khu vực có máy móc phát nhiệt.

Trong nhà xưởng, quạt thường được lắp thành một hoặc nhiều hàng trên tường. Cửa lấy gió được bố trí phía đối diện để tạo luồng không khí đi xuyên qua khu vực sản xuất.

Nếu nhà xưởng có nguồn nhiệt tập trung như lò, máy ép hoặc khu sấy, quạt cần được bố trí ưu tiên gần vùng phát sinh nhiệt thay vì chỉ chia đều theo diện tích.

Ứng dụng trong trang trại chăn nuôi

Quạt hút vuông được sử dụng rộng rãi tại:

• Chuồng gà.

• Chuồng heo.

• Trang trại bò.

• Nhà kính.

• Khu vực ươm giống.

• Kho thức ăn chăn nuôi.

Trong các hệ thống thông gió đường hầm, quạt hút được lắp ở cuối chuồng và cửa lấy gió hoặc cooling pad được đặt ở đầu còn lại. Mục tiêu không chỉ là thay đổi không khí mà còn tạo vận tốc gió phù hợp dọc theo khu vực nuôi.

Các dòng quạt hộp chuyên dụng cho chăn nuôi thường được phát triển theo hướng lưu lượng lớn, hiệu quả năng lượng và khả năng làm việc trong điều kiện trang trại hoặc nhà kính.

Cách lựa chọn kích thước quạt thông gió vuông

Không nên bắt đầu bằng câu hỏi “nên dùng quạt 1.220 hay 1.380 mm?”. Trước tiên cần xác định lưu lượng và áp suất làm việc.

Bước 1: Tính thể tích không gian

Công thức:

V = Dài × Rộng × Cao trung bình

Ví dụ nhà xưởng có:

• Chiều dài: 50 m.

• Chiều rộng: 24 m.

• Chiều cao trung bình: 7 m.

Thể tích:

V = 50 × 24 × 7 = 8.400 m³

Bước 2: Xác định lưu lượng yêu cầu

Với phương pháp tính theo số lần trao đổi không khí:

Q = V × N

Trong đó:

• Q là tổng lưu lượng cần thông gió, m³/h.

• V là thể tích công trình, m³.

• N là số lần trao đổi không khí trong một giờ.

Giả sử sau khi khảo sát nguồn nhiệt và quy trình sản xuất, đơn vị thiết kế lựa chọn giá trị minh họa là 12 lần/giờ:

Q = 8.400 × 12 = 100.800 m³/h

Giá trị số lần trao đổi khí phải được xác định theo điều kiện cụ thể, không nên sử dụng một con số cố định cho mọi nhà xưởng.

Bước 3: Xác định áp suất tĩnh

Quạt phải thắng được trở lực của:

• Cửa chớp.

• Lưới bảo vệ.

• Cooling pad.

• Lam lấy gió.

• Bộ lọc.

• Chênh áp trong nhà xưởng.

• Các vật cản trên đường đi của gió.

Nếu nhà xưởng sử dụng cooling pad, lưu lượng của quạt cần được kiểm tra tại áp suất tương ứng với tấm làm mát khi đang hoạt động, không sử dụng lưu lượng tự do.

Bước 4: Kiểm tra lưu lượng thực tế của từng quạt

Giả sử một model quạt có lưu lượng:

• 44.000 m³/h ở điều kiện gần tự do.

• 38.000 m³/h tại áp suất làm việc dự kiến.

Khi tính số lượng quạt phải sử dụng giá trị 38.000 m³/h.

Bước 5: Tính số lượng quạt

Số lượng quạt = Tổng lưu lượng yêu cầu ÷ Lưu lượng một quạt tại điểm làm việc

Theo ví dụ:

100.800 ÷ 38.000 = 2,65

Cần làm tròn lên thành ba quạt.

Sau đó phải kiểm tra lại:

• Độ đồng đều của luồng gió.

• Vị trí các nguồn nhiệt.

• Khoảng cách giữa các quạt.

• Diện tích cửa lấy gió.

• Chế độ chạy từng cấp.

• Khả năng dự phòng.

• Tiếng ồn tại ranh giới công trình.

Tại sao không được chọn quạt theo lưu lượng cực đại?

Lưu lượng cực đại trên catalogue có thể được công bố tại điều kiện áp suất rất thấp. Sau khi lắp cửa chớp, lưới bảo vệ hoặc cooling pad, lưu lượng thực tế sẽ giảm.

Điểm làm việc thực tế được xác định bởi giao điểm giữa đường đặc tính quạt và đường trở lực của hệ thống. Việc lựa chọn cần hướng tới vùng hoạt động ổn định, hiệu suất phù hợp và tránh các vùng bất lợi trên đường đặc tính. AMCA khuyến nghị lựa chọn quạt theo hiệu suất tổng thể, điều kiện hệ thống và điểm hiệu suất tốt thay vì chỉ dựa vào các quy tắc kinh nghiệm đơn giản.

Diện tích cửa lấy gió bao nhiêu là đủ?

Cửa lấy gió quá nhỏ làm vận tốc không khí qua cửa tăng cao, kéo theo trở lực và tiếng ồn lớn. Khi áp suất âm trong nhà xưởng tăng, lưu lượng quạt có thể giảm.

Diện tích lấy gió cần được tính theo:

• Tổng lưu lượng quạt.

• Vận tốc gió cho phép qua cửa.

• Trở lực của lam hoặc lưới.

• Trở lực của cooling pad.

• Khả năng mở của cửa ra vào.

• Yêu cầu kiểm soát bụi và nước mưa.

Cửa lấy gió nên được phân bố đều để hạn chế vùng chết. Trong trang trại, cửa gió có thể được điều khiển đóng mở để phân phối không khí và hạn chế gió lùa ở chế độ lưu lượng thấp.

Những lỗi thường gặp khi lắp quạt vuông

Lắp nhiều quạt nhưng không đủ cửa lấy gió

Hệ thống bị thiếu gió bù, khiến quạt không đạt lưu lượng thiết kế.

Dùng lưu lượng quảng cáo để tính số quạt

Lưu lượng tại áp suất bằng không không phản ánh đúng điều kiện thực tế của công trình.

Đặt vật cản sát cửa hút

Máy móc, tường chắn hoặc kết cấu thép đặt quá gần cửa hút có thể làm dòng khí vào quạt không đều.

Lắp các quạt quá sát nhau

Các quạt có thể ảnh hưởng lẫn nhau, tạo vùng tuần hoàn hoặc giảm hiệu quả hút. Điều kiện lắp đặt và khoảng cách với tường, cửa chớp hoặc quạt bên cạnh phải được xem xét trong thiết kế.

AMCA gọi tổn thất do dòng khí xoáy hoặc nhiễu loạn tại khu vực gần quạt là system effect. Hiện tượng này có thể làm giảm lưu lượng, tăng tiếng ồn, rung động và điện năng tiêu thụ.

Không kiểm tra cửa chớp

Cửa chớp bị kẹt hoặc không mở hết sẽ tạo thêm trở lực và làm giảm lưu lượng.

Không bảo dưỡng dây đai

Dây đai trượt làm tốc độ cánh giảm, trong khi quạt vẫn phát ra tiếng động khiến người vận hành khó nhận biết lưu lượng đã suy giảm.

Không gia cố khung tường

Quạt lớn tạo ra tải trọng và rung động đáng kể. Ô chờ phải đủ cứng, phẳng và đúng kích thước.

Bảo trì quạt thông gió vuông

Các hạng mục cần kiểm tra định kỳ gồm:

• Bụi bám trên cánh.

• Độ rung và tiếng ồn.

• Dòng điện motor.

• Nhiệt độ động cơ.

• Dây đai và puly.

• Vòng bi.

• Bulông liên kết.

• Tình trạng khung vỏ.

• Khả năng đóng mở cửa chớp.

• Lưới bảo vệ.

• Hiện tượng ăn mòn.

• Tình trạng dây điện và tủ điều khiển.

Bụi bám không đều trên cánh có thể gây mất cân bằng động, tăng rung và làm giảm tuổi thọ vòng bi. Đối với trang trại, cần vệ sinh quạt thường xuyên hơn do bụi, lông và hơi ẩm có thể tích tụ nhanh.

TECVINA – Tư vấn quạt thông gió vuông theo yêu cầu công trình

Quạt thông gió vuông là giải pháp hiệu quả cho nhà xưởng và trang trại cần lưu lượng lớn, trở lực thấp và phương án lắp đặt đơn giản. Tuy nhiên, hiệu quả thực tế chỉ đạt được khi quạt được lựa chọn theo đúng lưu lượng, áp suất và điều kiện vận hành.

TECVINA hỗ trợ khách hàng:

• Tiếp nhận bản vẽ nhà xưởng và trang trại.

• Xác định lưu lượng thông gió.

• Tính toán số lượng quạt.

• Tư vấn kích thước quạt phù hợp.

• Kiểm tra áp suất làm việc.

• Tư vấn motor và hình thức truyền động.

• Tính toán cửa lấy gió.

• Bố trí quạt và cooling pad.

• Lựa chọn vật liệu chống ăn mòn.

• Cung cấp tài liệu kỹ thuật và báo giá dự án.

Không nên lựa chọn quạt chỉ dựa trên kích thước khung hoặc giá bán. Một model phù hợp phải đáp ứng được điểm làm việc thực tế, hiệu suất, độ bền và khả năng bảo trì của toàn hệ thống.

Liên hệ TECVINA để được tư vấn lựa chọn quạt thông gió vuông công nghiệp phù hợp với nhà xưởng, kho hàng hoặc trang trại.

Hotline: 0962 042 646

Câu hỏi thường gặp

Quạt vuông 1.380×1.380 có luôn mạnh hơn quạt 1.220×1.220 không?

Không nhất thiết. Cần so sánh lưu lượng tại cùng áp suất, tốc độ quay, công suất motor, thiết kế cánh và hiệu suất của từng model.

Quạt vuông có lắp được cho hệ thống đường ống không?

Dòng quạt này phù hợp nhất với ứng dụng hút trực tiếp qua tường. Nếu hệ thống có đường ống dài hoặc trở lực cao, nên đánh giá quạt hướng trục nối ống hoặc quạt ly tâm.

Có thể kết hợp quạt vuông với cooling pad không?

Có. Đây là phương án phổ biến cho nhà xưởng và trang trại. Quạt được lắp phía đối diện tấm làm mát để tạo dòng không khí đi xuyên qua công trình.

Vì sao cửa chớp quạt không mở hết?

Nguyên nhân có thể do lưu lượng thấp, cửa chớp bị bẩn, lá chớp quá nặng, bản lề bị kẹt, quạt quay sai chiều hoặc dây đai bị trượt.

Quạt chạy nhưng nhà xưởng vẫn nóng do đâu?

Các nguyên nhân thường gặp gồm thiếu cửa lấy gió, bố trí quạt sai vị trí, xuất hiện vùng chết, lưu lượng thực tế thấp, tải nhiệt quá lớn hoặc không khí ngoài trời có nhiệt độ cao.

Nên dùng quạt truyền động trực tiếp hay dây đai?

Truyền động trực tiếp gọn và ít bộ phận bảo trì. Truyền động dây đai linh hoạt về tốc độ và có thể đặt motor ngoài dòng khí, nhưng cần kiểm tra dây đai và puly định kỳ.
