Khám phá cấu tạo ống gió tròn xoắn: Đỉnh cao công nghệ thông gió hiện đại

Ống gió tròn xoắn là thành tựu nổi bật trong lĩnh vực kỹ thuật cơ điện (MEP), đặc biệt trong hệ thống thông gió và điều hòa không khí (HVAC) của các công trình hiện đại như tòa nhà cao tầng, nhà máy, trung tâm thương mại, bệnh viện, phòng sạch… Sản phẩm này không chỉ đáp ứng các tiêu chuẩn kỹ thuật khắt khe mà còn mang lại giá trị thẩm mỹ và hiệu quả vận hành vượt trội.

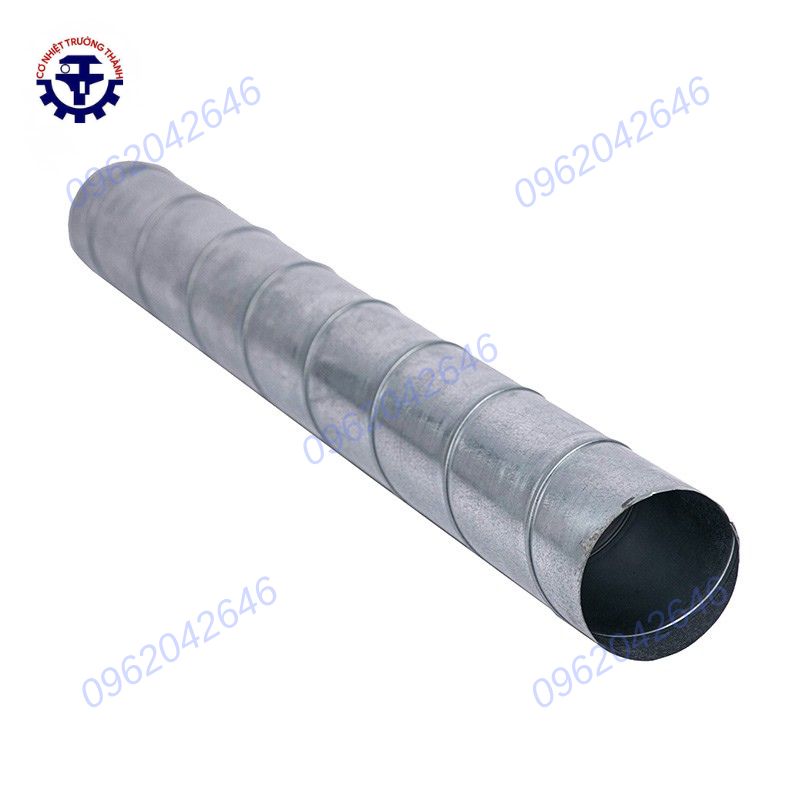

1. Cấu tạo chi tiết của ống gió tròn xoắn

Ống gió tròn xoắn được sản xuất bằng công nghệ cuốn xoắn liên tục trên dây chuyền tự động, tạo nên một kết cấu đồng nhất, chắc chắn và bề mặt nhẵn mịn. Cấu tạo cơ bản của ống gồm các thành phần sau:

• Lớp thân ống: Được tạo thành từ dải tôn mạ kẽm, inox hoặc nhôm cuộn, cuốn xoắn đều quanh trục, các mép ghép chồng lên nhau và được ép chặt bằng lực cơ học hoặc hàn điểm, đảm bảo độ kín khít tuyệt đối.
• Mép xoắn: Đường mép xoắn chạy dọc thân ống, đóng vai trò như một gân gia cường, giúp tăng khả năng chịu áp lực và chống biến dạng khi vận chuyển, lắp đặt hoặc vận hành dưới áp suất cao.
• Đầu nối (Fitting): Các đoạn ống được kết nối với nhau bằng khớp nối nhanh, mặt bích hoặc gioăng cao su, đảm bảo độ kín khí và dễ dàng tháo lắp, bảo trì.
• Lớp bảo vệ bề mặt: Tùy theo yêu cầu sử dụng, bề mặt ống có thể được phủ lớp sơn tĩnh điện, lớp mạ kẽm nhúng nóng hoặc đánh bóng inox để tăng khả năng chống ăn mòn, kéo dài tuổi thọ sản phẩm.

2. Vật liệu chế tạo và tiêu chuẩn kỹ thuật

Ống gió tròn xoắn thường được chế tạo từ các loại vật liệu có độ bền cao, đáp ứng tiêu chuẩn quốc tế như ASTM, JIS, BS…

• Tôn mạ kẽm: Độ dày phổ biến từ 0.5mm đến 1.2mm, lớp mạ kẽm bảo vệ chống oxy hóa, thích hợp cho môi trường trong nhà và ngoài trời.
• Inox (SUS 201, 304, 316): Chịu ăn mòn hóa chất, phù hợp cho phòng sạch, nhà máy thực phẩm, dược phẩm, môi trường có độ ẩm cao.
• Nhôm: Trọng lượng nhẹ, dễ gia công, sử dụng cho các hệ thống yêu cầu giảm tải trọng kết cấu.

Tiêu chuẩn kỹ thuật thường áp dụng:

• Độ kín khí: Đạt cấp C hoặc D theo tiêu chuẩn SMACNA.
• Áp suất làm việc: Lên tới 2000 Pa, phù hợp cho cả hệ thống thông gió áp suất cao.
• Kích thước: Đường kính phổ biến từ 100mm đến 1250mm, chiều dài mỗi đoạn từ 1.2m đến 6m.

3. Ưu điểm vượt trội của ống gió tròn xoắn

• Hiệu suất truyền dẫn khí tối ưu: Nhờ bề mặt trong nhẵn mịn, hệ số ma sát thấp, giảm tổn thất áp suất dọc tuyến ống, tiết kiệm năng lượng vận hành quạt.
• Độ kín khí cao: Mép xoắn liên tục và khớp nối chuyên dụng giúp hạn chế tối đa rò rỉ khí, đáp ứng yêu cầu nghiêm ngặt về chất lượng không khí trong các công trình hiện đại.
• Khả năng chịu áp lực và va đập: Cấu trúc xoắn tạo gân gia cường, giúp ống không bị móp méo khi lắp đặt hoặc vận chuyển, đặc biệt phù hợp với hệ thống thông gió trung tâm quy mô lớn.
• Thẩm mỹ và linh hoạt: Hình dáng tròn, bề mặt sáng bóng, dễ dàng lắp đặt nổi hoặc âm trần, phù hợp với các thiết kế kiến trúc mở, hiện đại.
• Tiết kiệm chi phí: Quá trình sản xuất tự động hóa, giảm nhân công, thời gian thi công nhanh, chi phí bảo trì thấp do tuổi thọ sản phẩm cao.

4. Ứng dụng thực tiễn của ống gió tròn xoắn

• Hệ thống thông gió, điều hòa không khí trung tâm (HVAC) cho tòa nhà văn phòng, trung tâm thương mại, khách sạn, bệnh viện.
• Hệ thống hút bụi, hút khói, cấp khí tươi cho nhà xưởng, nhà máy sản xuất, kho hàng.
• Thông gió phòng sạch, phòng thí nghiệm, nhà máy dược phẩm, thực phẩm, nơi yêu cầu kiểm soát chất lượng không khí nghiêm ngặt.
• Hệ thống dẫn khí trong các công trình hạ tầng kỹ thuật như ga tàu điện ngầm, sân bay, bãi đỗ xe ngầm.

5. So sánh ống gió tròn xoắn với ống gió vuông truyền thống

6. Một số lưu ý khi lựa chọn và lắp đặt ống gió tròn xoắn

• Chọn vật liệu phù hợp: Dựa vào môi trường sử dụng (ẩm ướt, hóa chất, ngoài trời…) để lựa chọn tôn mạ kẽm, inox hay nhôm.
• Tính toán kích thước hợp lý: Đảm bảo lưu lượng gió, tốc độ gió và áp suất phù hợp với yêu cầu hệ thống.
• Kiểm tra độ kín khí: Sử dụng gioăng cao su, keo chuyên dụng tại các khớp nối để đảm bảo không rò rỉ khí.
• Lắp đặt đúng kỹ thuật: Tuân thủ tiêu chuẩn SMACNA, sử dụng giá đỡ, treo ống chắc chắn, tránh võng hoặc rung lắc khi vận hành.
• Bảo trì định kỳ: Vệ sinh, kiểm tra các khớp nối, thay thế gioăng khi cần thiết để duy trì hiệu quả vận hành lâu dài.

Thông số kỹ thuật ống gió tròn xoắn: Sự khác biệt nằm ở từng chi tiết

Ống gió tròn xoắn là giải pháp tối ưu cho các hệ thống thông gió hiện đại, đặc biệt trong các công trình công nghiệp, thương mại và dân dụng cao cấp. Việc lựa chọn đúng thông số kỹ thuật không chỉ đảm bảo hiệu quả vận hành mà còn kéo dài tuổi thọ hệ thống, giảm chi phí bảo trì và nâng cao tính thẩm mỹ cho toàn bộ công trình. Mỗi chi tiết kỹ thuật đều có ý nghĩa riêng, ảnh hưởng trực tiếp đến khả năng đáp ứng các yêu cầu khắt khe về lưu lượng gió, áp suất, độ bền và an toàn.

Mỗi thông số kỹ thuật của ống gió tròn xoắn đều đóng vai trò quan trọng trong việc xác định hiệu suất và độ bền của hệ thống thông gió. Việc hiểu rõ từng thông số giúp kỹ sư thiết kế, nhà thầu và chủ đầu tư lựa chọn sản phẩm phù hợp với từng ứng dụng cụ thể.

1. Đường kính ống gió tròn xoắn: Đa dạng và linh hoạt

Đường kính ống gió là yếu tố quyết định đến lưu lượng gió và khả năng phân phối khí trong hệ thống. Với dải đường kính từ 100mm đến 1250mm, ống gió tròn xoắn đáp ứng được mọi nhu cầu từ các hệ thống nhỏ gọn đến các tuyến ống chính trong nhà máy, trung tâm thương mại, tòa nhà cao tầng.

• Đường kính nhỏ (100-250mm): Phù hợp cho các nhánh phụ, hệ thống thông gió cục bộ, phòng sạch, phòng máy nhỏ.
• Đường kính trung bình (300-600mm): Thường dùng cho các tuyến ống chính trong văn phòng, nhà xưởng quy mô vừa.
• Đường kính lớn (700-1250mm): Đáp ứng các hệ thống thông gió công nghiệp, trung tâm thương mại, khu vực có lưu lượng gió lớn.

Khả năng tùy chỉnh đường kính giúp tối ưu hóa thiết kế, giảm tổn thất áp suất và tiết kiệm chi phí vận hành.

2. Chiều dài tiêu chuẩn và khả năng gia công theo yêu cầu

Ống gió tròn xoắn thường được sản xuất với chiều dài tiêu chuẩn 3000mm, giúp giảm số lượng mối nối, hạn chế rò rỉ khí và tăng tính thẩm mỹ cho hệ thống. Tuy nhiên, tùy vào đặc thù công trình, ống có thể được cắt theo kích thước yêu cầu, đảm bảo lắp đặt linh hoạt, phù hợp với không gian thực tế.

• Giảm chi phí lắp đặt: Số lượng mối nối ít hơn đồng nghĩa với việc giảm thời gian và chi phí thi công.
• Đảm bảo độ kín khí: Mối nối ít giúp hạn chế thất thoát khí, tăng hiệu quả vận hành.
• Tối ưu hóa không gian: Gia công theo kích thước thực tế giúp tận dụng tối đa diện tích lắp đặt.

3. Độ dày vật liệu: Yếu tố quyết định độ bền và khả năng chịu lực

Ống gió tròn xoắn được sản xuất từ các loại vật liệu như tôn mạ kẽm, inox, nhôm với độ dày từ 0.5mm đến 1.2mm. Độ dày vật liệu ảnh hưởng trực tiếp đến khả năng chịu áp lực, chống va đập và tuổi thọ của ống.

• Tôn mạ kẽm: Phổ biến nhất nhờ giá thành hợp lý, khả năng chống ăn mòn tốt trong môi trường thông thường.
• Inox: Dùng cho môi trường ăn mòn cao, yêu cầu vệ sinh nghiêm ngặt như phòng sạch, nhà máy thực phẩm, dược phẩm.
• Nhôm: Nhẹ, dễ lắp đặt, phù hợp cho các hệ thống treo trần hoặc nơi yêu cầu tải trọng thấp.

Việc lựa chọn độ dày phù hợp giúp ống gió chịu được áp suất làm việc cao, hạn chế biến dạng, kéo dài tuổi thọ và giảm chi phí bảo trì.

4. Áp suất làm việc: Đáp ứng mọi yêu cầu kỹ thuật

Ống gió tròn xoắn có khả năng chịu áp suất làm việc từ 500 Pa đến 2500 Pa, phù hợp với cả hệ thống thông gió áp suất thấp và cao. Thiết kế xoắn giúp tăng độ cứng vững, hạn chế rung lắc và biến dạng khi vận hành ở áp suất lớn.

• Hệ thống áp suất thấp: Dùng cho thông gió thông thường, điều hòa không khí.
• Hệ thống áp suất cao: Ứng dụng trong hút bụi công nghiệp, vận chuyển khí thải, phòng sạch.

Khả năng chịu áp suất cao giúp ống gió tròn xoắn vận hành ổn định, an toàn trong mọi điều kiện.

5. Nhiệt độ làm việc: Đa năng cho nhiều môi trường

Ống gió tròn xoắn vận hành tốt trong dải nhiệt độ từ -20°C đến 80°C, phù hợp với nhiều môi trường khác nhau như nhà xưởng, kho lạnh, phòng sạch, khu vực có nhiệt độ cao hoặc thấp.

• Chịu lạnh tốt: Không bị co ngót, nứt vỡ khi lắp đặt trong kho lạnh, phòng bảo quản thực phẩm.
• Chịu nhiệt ổn định: Không biến dạng, mất tính cơ lý khi vận hành ở môi trường nhiệt độ cao.

Việc lựa chọn vật liệu phù hợp còn giúp tăng khả năng chống ăn mòn, đảm bảo tuổi thọ lâu dài cho hệ thống.

6. Tiêu chuẩn sản xuất: Đảm bảo chất lượng và an toàn

Ống gió tròn xoắn được sản xuất theo các tiêu chuẩn quốc tế như SMACNA (Hoa Kỳ), JIS (Nhật Bản), TCVN (Việt Nam), đảm bảo các yêu cầu nghiêm ngặt về kỹ thuật, an toàn và chất lượng.

• SMACNA: Tiêu chuẩn hàng đầu về thiết kế, lắp đặt và kiểm tra hệ thống ống gió.
• JIS: Đảm bảo độ chính xác, đồng nhất về kích thước và vật liệu.
• TCVN: Phù hợp với điều kiện khí hậu và yêu cầu kỹ thuật tại Việt Nam.

Việc tuân thủ các tiêu chuẩn này giúp hệ thống vận hành ổn định, an toàn, dễ dàng bảo trì và thay thế khi cần thiết.

Những thông số này không chỉ thể hiện sự linh hoạt trong thiết kế mà còn khẳng định khả năng đáp ứng mọi yêu cầu khắt khe về kỹ thuật, an toàn và thẩm mỹ của ống gió tròn xoắn.

Ưu điểm vượt trội của ống gió tròn xoắn: Lựa chọn không thể thay thế

Ống gió tròn xoắn (Spiral Duct) đang ngày càng khẳng định vị thế là giải pháp tối ưu cho các hệ thống thông gió, điều hòa không khí hiện đại. Sự phát triển của công nghệ sản xuất cùng nhu cầu ngày càng cao về hiệu quả vận hành, thẩm mỹ và độ bền đã khiến loại ống gió này trở thành lựa chọn hàng đầu trong nhiều lĩnh vực xây dựng và công nghiệp. Dưới đây là phân tích chuyên sâu về các ưu điểm vượt trội của ống gió tròn xoắn mà không loại ống gió nào khác có thể sánh kịp:

• Chịu áp lực cực lớn: Cấu trúc xoắn ốc liên tục của ống gió tròn xoắn tạo nên một hệ khung vững chắc, giúp tăng cường độ cứng và khả năng chịu lực vượt trội so với ống gió vuông truyền thống. Nhờ đó, ống có thể vận chuyển không khí ở áp suất cao mà không bị biến dạng, cong vênh hay xẹp méo. Đặc biệt, trong các hệ thống HVAC công nghiệp, nơi yêu cầu lưu lượng gió lớn và áp suất cao, ống gió tròn xoắn phát huy tối đa ưu thế này, đảm bảo an toàn và ổn định cho toàn bộ hệ thống.
• Chống rò rỉ tuyệt đối: Một trong những điểm yếu lớn nhất của ống gió thông thường là các mối nối dễ phát sinh rò rỉ khí, gây thất thoát năng lượng và giảm hiệu quả vận hành. Ống gió tròn xoắn với đường xoắn liên tục, số lượng mối nối giảm thiểu tối đa, giúp hạn chế gần như hoàn toàn hiện tượng rò rỉ khí. Ngoài ra, các mối nối của ống gió tròn xoắn thường sử dụng gioăng cao su chuyên dụng, tăng khả năng kín khít, đảm bảo hiệu suất truyền dẫn không khí tối ưu và tiết kiệm năng lượng cho hệ thống.
• Tiết kiệm chi phí lắp đặt: Ống gió tròn xoắn có trọng lượng nhẹ hơn đáng kể so với ống vuông cùng kích thước, nhờ vậy việc vận chuyển, bốc dỡ và lắp đặt trở nên đơn giản, nhanh chóng hơn. Quá trình thi công không đòi hỏi nhiều nhân công, giảm thời gian lắp đặt, từ đó tiết kiệm chi phí tổng thể cho chủ đầu tư. Ngoài ra, nhờ cấu tạo đồng nhất và khả năng sản xuất theo chiều dài lớn, số lượng mối nối giảm, hạn chế phát sinh chi phí phụ kiện và vật tư đi kèm.
• Thẩm mỹ vượt trội: Bề mặt ống gió tròn xoắn thường được mạ kẽm hoặc phủ sơn tĩnh điện, mang lại vẻ ngoài sáng bóng, hiện đại và sang trọng. Đường nét tròn đều, tinh tế, không góc cạnh, phù hợp với các công trình đòi hỏi cao về kiến trúc như trung tâm thương mại, khách sạn, showroom, nhà hàng, văn phòng cao cấp. Đặc biệt, xu hướng thiết kế lộ hệ thống kỹ thuật (exposed ductwork) ngày càng phổ biến, ống gió tròn xoắn trở thành điểm nhấn thẩm mỹ độc đáo, góp phần nâng tầm không gian nội thất.
• Độ bền thách thức thời gian: Ống gió tròn xoắn được sản xuất từ vật liệu thép mạ kẽm, inox hoặc nhôm cao cấp, có khả năng chống ăn mòn, chống oxy hóa vượt trội. Nhờ đó, sản phẩm có tuổi thọ lên tới hàng chục năm, chịu được điều kiện môi trường khắc nghiệt, hóa chất, độ ẩm cao mà không bị hoen gỉ, mục nát. Đối với các công trình yêu cầu vận hành liên tục, ống gió tròn xoắn là lựa chọn bền vững, giảm thiểu chi phí bảo trì, thay thế trong suốt vòng đời sử dụng.
• Giảm tiếng ồn tối đa: Thiết kế hình tròn xoắn giúp phân tán và triệt tiêu rung động khi không khí lưu thông với tốc độ cao, hạn chế tối đa hiện tượng cộng hưởng và phát sinh tiếng ồn. Đặc biệt, khi kết hợp với các vật liệu tiêu âm chuyên dụng, hệ thống ống gió tròn xoắn mang lại môi trường vận hành yên tĩnh, phù hợp với các không gian yêu cầu cao về độ ồn như bệnh viện, trường học, khách sạn, văn phòng.

So sánh chuyên sâu giữa ống gió tròn xoắn và ống gió vuông truyền thống

Ứng dụng thực tế của ống gió tròn xoắn

• Tòa nhà cao tầng, trung tâm thương mại: Đáp ứng yêu cầu về lưu lượng gió lớn, áp suất cao, thẩm mỹ và độ bền.
• Nhà máy, xưởng sản xuất: Chịu được môi trường khắc nghiệt, vận hành liên tục, tiết kiệm chi phí bảo trì.
• Bệnh viện, khách sạn, trường học: Đảm bảo môi trường yên tĩnh, sạch sẽ, an toàn cho sức khỏe.
• Công trình dân dụng, nhà ở: Thiết kế linh hoạt, phù hợp với nhiều phong cách kiến trúc hiện đại.

Những yếu tố kỹ thuật cần lưu ý khi lựa chọn ống gió tròn xoắn

• Vật liệu chế tạo: Thép mạ kẽm, inox hoặc nhôm tùy theo môi trường sử dụng và yêu cầu về độ bền, chống ăn mòn.
• Độ dày thành ống: Lựa chọn phù hợp với áp suất làm việc và kích thước ống để đảm bảo an toàn vận hành.
• Phụ kiện đi kèm: Co, cút, tê, van, giảm âm... phải đồng bộ về chất lượng và kích thước với ống chính.
• Tiêu chuẩn sản xuất: Ưu tiên các sản phẩm đạt tiêu chuẩn quốc tế như SMACNA, DW144, JIS...
• Kỹ thuật lắp đặt: Đảm bảo đúng quy trình, sử dụng gioăng kín khí, kiểm tra áp suất sau khi hoàn thiện.

Lý do ống gió tròn xoắn là xu hướng tất yếu của ngành HVAC hiện đại

• Hiệu suất truyền dẫn khí tối ưu nhờ thiết kế khí động học, giảm tổn thất áp suất.
• Khả năng mở rộng, kết nối linh hoạt với các hệ thống điều hòa, lọc khí, hút bụi công nghiệp.
• Đáp ứng tiêu chuẩn xanh, tiết kiệm năng lượng cho các công trình LEED, LOTUS, EDGE.
• Giảm chi phí vận hành lâu dài nhờ hạn chế rò rỉ, giảm tổn thất nhiệt và bảo trì tối thiểu.
• Phù hợp với xu hướng thiết kế kiến trúc mở, hiện đại, tạo điểm nhấn thẩm mỹ cho không gian.

Ứng dụng thực tế và các loại phụ kiện ống gió tròn xoắn

Ứng dụng đa dạng trong mọi lĩnh vực

Ống gió tròn xoắn là giải pháp tối ưu cho các hệ thống thông gió, điều hòa không khí hiện đại nhờ khả năng chịu áp lực cao, độ kín khít tốt và tính thẩm mỹ vượt trội. Tuy nhiên, phạm vi ứng dụng của loại ống này còn rộng lớn hơn nhiều, đáp ứng các yêu cầu kỹ thuật khắt khe trong nhiều lĩnh vực công nghiệp và dân dụng:

• Hệ thống hút khói, hút bụi công nghiệp: Được sử dụng trong các nhà máy sản xuất, xưởng cơ khí, xưởng gỗ, xưởng hóa chất... Ống gió tròn xoắn giúp dẫn luồng khí ô nhiễm, bụi bẩn, khói thải ra ngoài môi trường, đảm bảo an toàn lao động và tuân thủ quy chuẩn về môi trường.
• Hệ thống cấp khí tươi cho phòng sạch, phòng thí nghiệm: Đòi hỏi tiêu chuẩn cực kỳ nghiêm ngặt về độ sạch, độ kín và khả năng chống nhiễm chéo. Ống gió tròn xoắn với bề mặt nhẵn, dễ vệ sinh, hạn chế tích tụ bụi bẩn, vi khuẩn, là lựa chọn hàng đầu cho các hệ thống HVAC phòng sạch, phòng lab, bệnh viện.
• Hệ thống dẫn khí lạnh, khí nóng trong các nhà máy sản xuất: Đáp ứng yêu cầu truyền dẫn khí ở nhiệt độ cao/thấp, chịu được sự giãn nở nhiệt và áp lực lớn. Vật liệu chế tạo có thể là tôn mạ kẽm, inox, nhôm hoặc thép không gỉ, tùy thuộc vào môi trường sử dụng.
• Hệ thống thông gió tầng hầm, bãi đỗ xe: Đảm bảo lưu thông không khí, loại bỏ khí độc CO, CO2, khói bụi từ phương tiện giao thông, giúp không gian kín luôn thông thoáng, an toàn cho con người.
• Hệ thống cấp khí cho nhà bếp, nhà hàng, khách sạn: Dẫn khí thải, mùi, hơi nóng ra ngoài, đồng thời cấp khí tươi vào bên trong, nâng cao chất lượng không khí và trải nghiệm khách hàng.

Khả năng tùy biến về kích thước, vật liệu (tôn mạ kẽm, inox, nhôm, thép không gỉ), độ dày thành ống (từ 0.5mm đến 1.2mm hoặc hơn), cùng các lớp phủ chống ăn mòn, chống hóa chất, chống cháy… giúp ống gió tròn xoắn thích nghi linh hoạt với mọi môi trường làm việc:

• Không gian nhỏ hẹp, trần thấp, yêu cầu thẩm mỹ cao (văn phòng, trung tâm thương mại, nhà hàng…)
• Khu vực rộng lớn, yêu cầu lưu lượng khí lớn (nhà xưởng, kho bãi, nhà máy sản xuất…)
• Môi trường hóa chất, ẩm ướt, ăn mòn mạnh (nhà máy hóa chất, xử lý nước thải, thực phẩm…)
• Yêu cầu cách nhiệt, cách âm (hệ thống HVAC cao cấp, phòng máy, phòng sạch…)

Ưu điểm vượt trội của ống gió tròn xoắn còn thể hiện ở:

• Giảm tổn thất áp suất nhờ bề mặt nhẵn, hạn chế điểm nối
• Dễ dàng thi công lắp đặt, tiết kiệm chi phí nhân công
• Độ bền cao, tuổi thọ lâu dài, ít phải bảo trì
• Tính thẩm mỹ cao, phù hợp với các công trình kiến trúc hiện đại

Phụ kiện đi kèm: Đảm bảo hệ thống vận hành hoàn hảo

Để hệ thống ống gió tròn xoắn đạt hiệu quả tối ưu, các loại phụ kiện chuyên dụng đóng vai trò cực kỳ quan trọng, đảm bảo sự đồng bộ, kín khít và linh hoạt trong vận hành. Mỗi loại phụ kiện đều có chức năng riêng biệt, góp phần hoàn thiện hệ thống dẫn khí:

• Cút cong 45°, 90°: Dùng để chuyển hướng luồng khí, giúp hệ thống dễ dàng thích nghi với kết cấu công trình, tránh vật cản, tối ưu hóa đường dẫn khí. Cút cong được chế tạo chính xác, đảm bảo không gây tổn thất áp suất lớn tại các điểm chuyển hướng.
• Tê, chạc ba: Phụ kiện phân nhánh, chia dòng khí từ một ống chính sang nhiều nhánh phụ, phục vụ các khu vực khác nhau trong cùng một hệ thống. Tê, chạc ba thường được thiết kế đồng bộ về kích thước, vật liệu với ống chính, đảm bảo độ kín và lưu lượng khí ổn định.
• Giảm, nối ống: Dùng để kết nối các đoạn ống có đường kính khác nhau, chuyển đổi kích thước ống phù hợp với từng vị trí lắp đặt. Phụ kiện này giúp hệ thống linh hoạt, dễ mở rộng hoặc thu hẹp khi cần thiết.
• Van điều chỉnh lưu lượng: Cho phép kiểm soát tốc độ, áp suất và lưu lượng khí tại từng nhánh hoặc toàn bộ hệ thống. Van có thể là loại tay gạt, tự động hoặc điều khiển từ xa, đáp ứng các yêu cầu vận hành khác nhau.
• Miệng gió, lưới chắn côn trùng: Đảm bảo an toàn, vệ sinh cho hệ thống, ngăn chặn bụi bẩn, côn trùng xâm nhập vào bên trong ống gió. Miệng gió còn giúp phân phối khí đều, tạo luồng gió dễ chịu cho không gian sử dụng.
• Gioăng cao su, keo chuyên dụng: Được sử dụng tại các mối nối, điểm tiếp xúc giữa ống và phụ kiện, giúp tăng độ kín khít, chống rò rỉ khí, giảm thất thoát năng lượng và hạn chế tiếng ồn.

Sự phối hợp đồng bộ giữa ống gió tròn xoắn và các phụ kiện đi kèm không chỉ đảm bảo hệ thống vận hành ổn định, tiết kiệm năng lượng mà còn kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì, sửa chữa.

Phân loại phụ kiện ống gió tròn xoắn theo chức năng:

• Phụ kiện chuyển hướng: Cút cong 45°, 90°, cút giảm, cút chữ Y
• Phụ kiện phân nhánh: Tê, chạc ba, chạc bốn
• Phụ kiện nối ống: Nối trơn, nối ren, nối giảm, nối mềm
• Phụ kiện điều chỉnh: Van gió tay gạt, van gió điều khiển điện, van 1 chiều
• Phụ kiện đầu cuối: Miệng gió vuông, miệng gió tròn, lưới chắn côn trùng, lưới lọc bụi
• Phụ kiện tăng độ kín: Gioăng cao su, keo trám, băng dính chuyên dụng

Tiêu chuẩn kỹ thuật của phụ kiện ống gió tròn xoắn:

• Chế tạo từ vật liệu đồng bộ với ống (tôn mạ kẽm, inox, nhôm…)
• Độ dày phù hợp với áp lực vận hành của hệ thống
• Kích thước chính xác, đảm bảo lắp ghép nhanh chóng, kín khít
• Bề mặt xử lý chống ăn mòn, chống oxy hóa, tăng tuổi thọ
• Đáp ứng các tiêu chuẩn quốc tế về an toàn, vệ sinh (ISO, ASTM, JIS…)

Vai trò của phụ kiện trong tối ưu hóa hệ thống:

• Giảm tổn thất áp suất, tiết kiệm năng lượng vận hành
• Giảm tiếng ồn, rung động trong quá trình dẫn khí
• Dễ dàng bảo trì, thay thế, mở rộng hệ thống khi cần thiết
• Đảm bảo an toàn, vệ sinh cho môi trường sử dụng

Việc lựa chọn đúng loại phụ kiện, lắp đặt chuẩn kỹ thuật và đồng bộ với ống gió tròn xoắn là yếu tố then chốt quyết định hiệu quả, độ bền và chi phí vận hành của toàn bộ hệ thống thông gió, điều hòa không khí.

Tiêu chuẩn sản xuất và kiểm định chất lượng ống gió tròn xoắn

Ống gió tròn xoắn là một trong những thành phần quan trọng trong hệ thống thông gió, điều hòa không khí công nghiệp và dân dụng. Để đảm bảo hiệu quả vận hành, tuổi thọ và an toàn cho toàn bộ hệ thống, việc tuân thủ các tiêu chuẩn sản xuất và kiểm định chất lượng là yếu tố bắt buộc. Các tiêu chuẩn quốc tế và quốc gia như SMACNA (Hoa Kỳ), JIS (Nhật Bản), TCVN (Việt Nam) được áp dụng nghiêm ngặt trong toàn bộ quy trình sản xuất và kiểm tra chất lượng ống gió tròn xoắn.

1. Tiêu chuẩn kỹ thuật trong sản xuất ống gió tròn xoắn

Ống gió tròn xoắn được sản xuất dựa trên các tiêu chuẩn kỹ thuật cụ thể, nhằm đảm bảo các yếu tố về kích thước, độ dày, độ kín khí, khả năng chịu lực và độ bền cơ học. Một số tiêu chuẩn nổi bật bao gồm:

• SMACNA (Sheet Metal and Air Conditioning Contractors’ National Association – Hoa Kỳ): Đưa ra các quy định chi tiết về vật liệu, phương pháp chế tạo, dung sai kích thước, độ dày tôn, tiêu chuẩn về độ kín khí và kiểm tra áp suất.
• JIS (Japanese Industrial Standards – Nhật Bản): Đề cập đến các yêu cầu về vật liệu, phương pháp hàn, mối nối, lớp phủ bảo vệ chống ăn mòn và kiểm tra chất lượng sản phẩm.
• TCVN (Tiêu chuẩn Việt Nam): Áp dụng các quy định về kích thước danh định, dung sai, độ dày vật liệu, yêu cầu về độ kín khí, độ bền cơ học và quy trình kiểm tra chất lượng.

Việc tuân thủ các tiêu chuẩn này giúp đảm bảo ống gió tròn xoắn có khả năng vận hành ổn định trong điều kiện áp suất và nhiệt độ khác nhau, đồng thời hạn chế tối đa rò rỉ khí, giảm thất thoát năng lượng và nâng cao hiệu quả vận hành hệ thống.

2. Quy trình kiểm định chất lượng ống gió tròn xoắn

Quy trình kiểm định chất lượng ống gió tròn xoắn được thực hiện nghiêm ngặt qua nhiều giai đoạn, từ khâu lựa chọn nguyên vật liệu đến kiểm tra thành phẩm. Các bước kiểm định cơ bản bao gồm:

• Lựa chọn nguyên vật liệu: Sử dụng tôn mạ kẽm, inox hoặc nhôm đạt tiêu chuẩn quốc tế về thành phần hóa học, độ dày, độ bền kéo và khả năng chống ăn mòn. Vật liệu phải có chứng chỉ xuất xưởng và kiểm tra chất lượng đầu vào.
• Gia công tạo hình: Ống gió được tạo hình bằng máy cuốn xoắn tự động, đảm bảo độ chính xác về kích thước, độ dày và hình dạng. Các mối nối xoắn phải đều, chắc chắn, không có khe hở hoặc biến dạng.
• Kiểm tra kích thước và dung sai: Đo kiểm đường kính, chiều dài, độ dày thành ống, độ tròn đều và dung sai theo tiêu chuẩn quy định. Các thông số này phải nằm trong giới hạn cho phép của tiêu chuẩn áp dụng.
• Kiểm tra độ kín khí: Sử dụng thiết bị chuyên dụng để kiểm tra khả năng chống rò rỉ khí ở áp suất làm việc danh định. Độ rò rỉ khí phải nhỏ hơn giá trị tối đa cho phép theo tiêu chuẩn SMACNA hoặc TCVN.
• Kiểm tra độ bền cơ học: Thực hiện các thử nghiệm về khả năng chịu lực nén, lực kéo, va đập và biến dạng nhằm đảm bảo ống gió không bị hư hỏng trong quá trình vận chuyển, lắp đặt và vận hành.
• Kiểm tra lớp phủ bảo vệ: Đối với ống gió mạ kẽm hoặc sơn tĩnh điện, kiểm tra độ dày lớp phủ, khả năng bám dính và chống ăn mòn theo tiêu chuẩn JIS hoặc TCVN.
• Kiểm tra lắp ráp phụ kiện: Các phụ kiện như co, cút, tê, van gió, giảm ống phải được lắp ráp chính xác, đảm bảo độ kín khít và đồng bộ với ống gió chính.

3. Các chỉ tiêu kiểm định chất lượng bắt buộc

Để đảm bảo ống gió tròn xoắn đạt chất lượng cao, các chỉ tiêu kiểm định bắt buộc phải đáp ứng bao gồm:

• Độ kín khí: Được xác định bằng phép thử áp suất, đảm bảo không vượt quá mức rò rỉ khí cho phép (theo SMACNA: Class 1, 2, 3).
• Độ dày vật liệu: Phải đạt hoặc vượt giá trị tối thiểu quy định trong tiêu chuẩn, thường từ 0.5mm đến 1.2mm tùy đường kính ống.
• Độ bền kéo và độ bền nén: Đảm bảo ống không bị biến dạng hoặc hư hỏng khi chịu tải trọng cơ học trong quá trình vận chuyển và lắp đặt.
• Độ chính xác kích thước: Sai số kích thước không vượt quá dung sai cho phép, đảm bảo lắp ghép đồng bộ với các thiết bị khác trong hệ thống.
• Khả năng chống ăn mòn: Đối với môi trường ăn mòn cao, ống gió phải được xử lý bề mặt hoặc sử dụng vật liệu đặc biệt như inox, nhôm hoặc phủ sơn epoxy.

4. Bảng đối chiếu tiêu chuẩn kỹ thuật ống gió tròn xoắn

5. Ứng dụng và yêu cầu đặc biệt trong sản xuất ống gió tròn xoắn

Ống gió tròn xoắn được sử dụng rộng rãi trong các hệ thống thông gió, điều hòa không khí, hút bụi công nghiệp, phòng sạch, nhà máy sản xuất thực phẩm, dược phẩm, bệnh viện, trung tâm thương mại, tòa nhà cao tầng. Tùy theo từng ứng dụng, các yêu cầu kỹ thuật có thể thay đổi như:

• Ống gió cho phòng sạch: Yêu cầu độ kín khí cực cao, vật liệu không phát sinh bụi, bề mặt nhẵn bóng, dễ vệ sinh.
• Ống gió cho hệ thống hút bụi: Đòi hỏi độ dày lớn, khả năng chịu mài mòn và va đập cao.
• Ống gió cho môi trường ăn mòn: Sử dụng inox 304, 316 hoặc nhôm, phủ sơn epoxy hoặc lớp bảo vệ đặc biệt.
• Ống gió cho hệ thống điều hòa trung tâm: Đảm bảo độ kín khí, cách nhiệt tốt, giảm thiểu thất thoát năng lượng.

6. Công nghệ sản xuất và kiểm soát chất lượng hiện đại

Hiện nay, các nhà máy sản xuất ống gió tròn xoắn ứng dụng công nghệ tự động hóa cao, sử dụng máy cuốn xoắn CNC, máy hàn tự động, thiết bị kiểm tra không phá hủy (NDT) và phần mềm quản lý chất lượng theo tiêu chuẩn ISO 9001:2015. Một số điểm nổi bật trong kiểm soát chất lượng hiện đại:

• Kiểm tra không phá hủy (NDT): Sử dụng siêu âm, chụp X-quang để phát hiện khuyết tật bên trong vật liệu và mối hàn.
• Quản lý truy xuất nguồn gốc: Mỗi lô sản phẩm đều có mã số truy xuất, lưu trữ hồ sơ kiểm định, chứng chỉ vật liệu và kết quả thử nghiệm.
• Kiểm soát quy trình sản xuất bằng phần mềm: Theo dõi các thông số kỹ thuật, cảnh báo sai lệch và tự động ghi nhận dữ liệu kiểm tra chất lượng.
• Đào tạo và chứng nhận nhân sự: Công nhân, kỹ thuật viên phải được đào tạo bài bản, có chứng chỉ vận hành máy móc và kiểm tra chất lượng theo tiêu chuẩn quốc tế.

Chỉ những sản phẩm đáp ứng đầy đủ các tiêu chuẩn và vượt qua quy trình kiểm định nghiêm ngặt mới được phép xuất xưởng, đảm bảo sự an tâm tuyệt đối cho khách hàng và đối tác sử dụng trong các dự án quan trọng.
