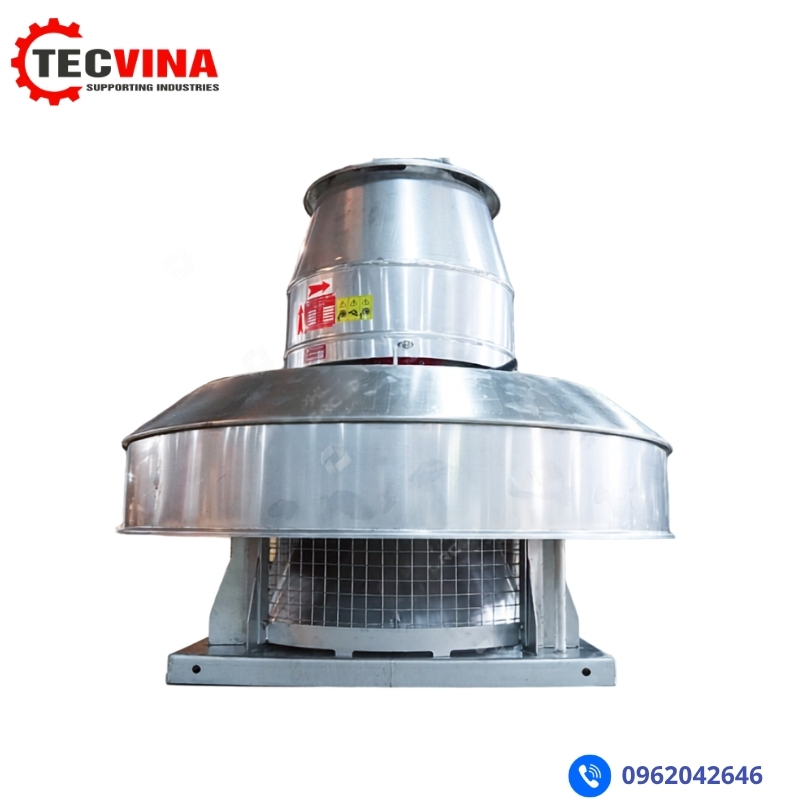

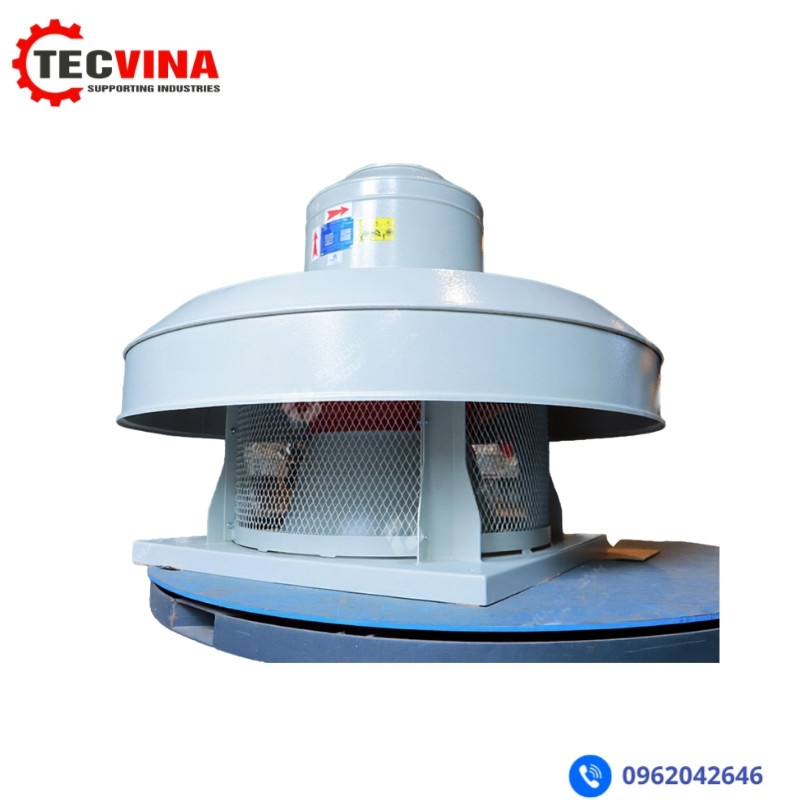

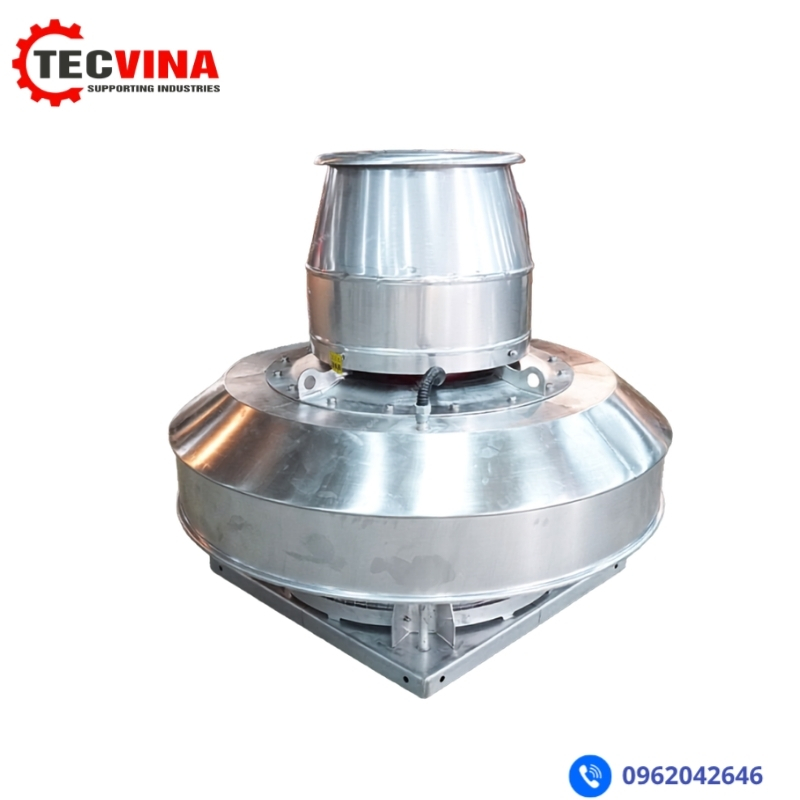

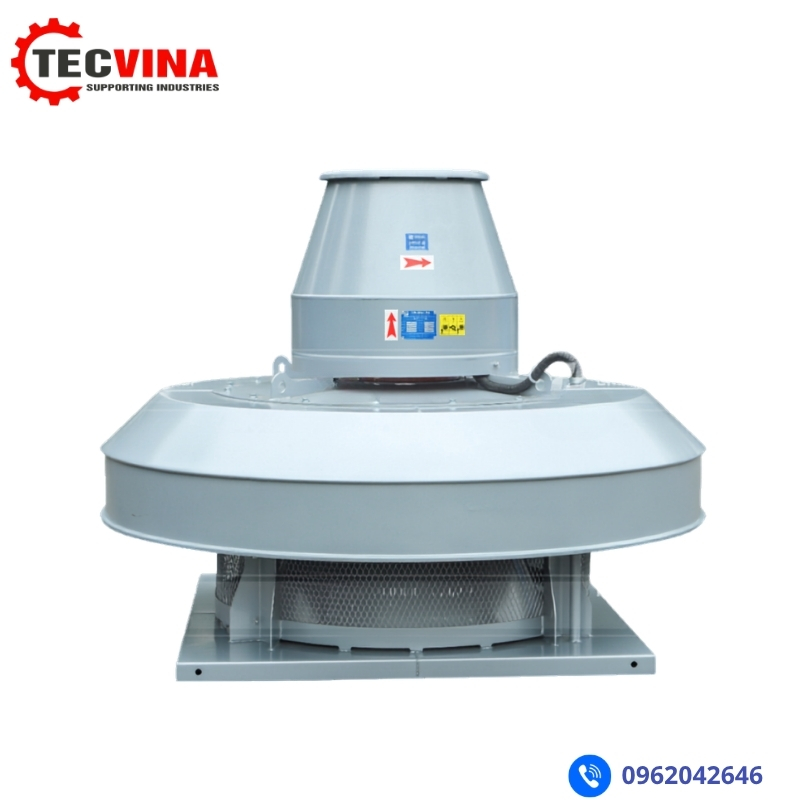

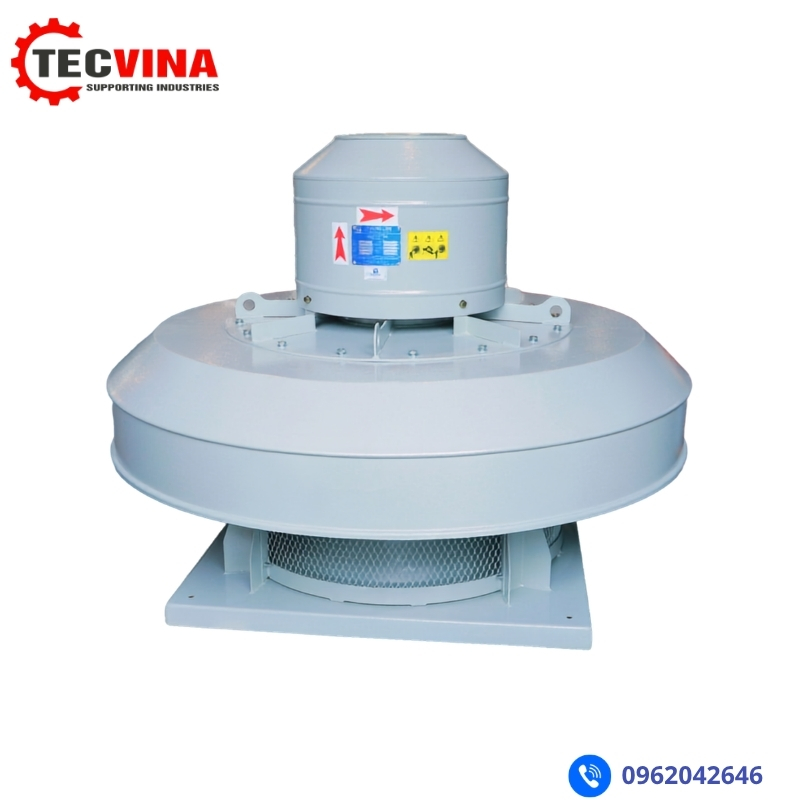

QUẠT HÚT MÁI LY TÂM ACEN-4-D – Giải pháp thông gió mái nhà xưởng lưu lượng lớn

Quạt hút mái ly tâm ACEN-4-D là dòng quạt công nghiệp truyền động trực tiếp, được thiết kế chuyên dụng để hút khí nóng, hơi ẩm, mùi và không khí tù đọng tích tụ tại khu vực cao nhất của nhà xưởng. Thiết bị được lắp trên mái, tạo dòng đối lưu từ dưới lên trên và hỗ trợ đưa nhiệt thừa ra ngoài một cách liên tục.

Với kết cấu cánh ly tâm, lưu lượng lớn, áp suất thấp và độ ồn được kiểm soát, ACEN-4-D phù hợp cho nhà máy, nhà kho, phòng máy, xưởng sản xuất và các công trình cần tổ chức thông gió mái nhà hiệu quả. Dòng sản phẩm gồm nhiều kích thước cánh từ 550 đến 1.000 mm, đáp ứng lưu lượng từ 10.000 đến 45.000 m³/h.

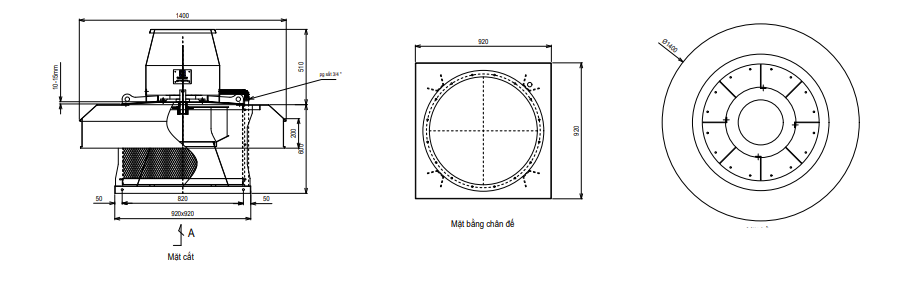

Cấu tạo quạt hút mái ly tâm ACEN-4-D

Quạt thông gió mái nhà có kết cấu chắc chắn và khả năng chống mưa

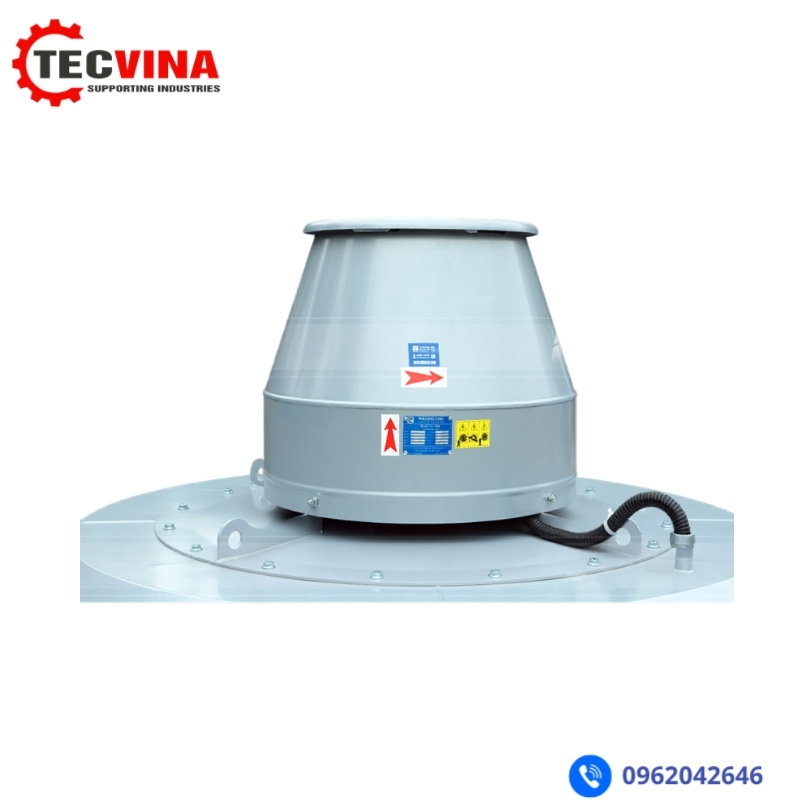

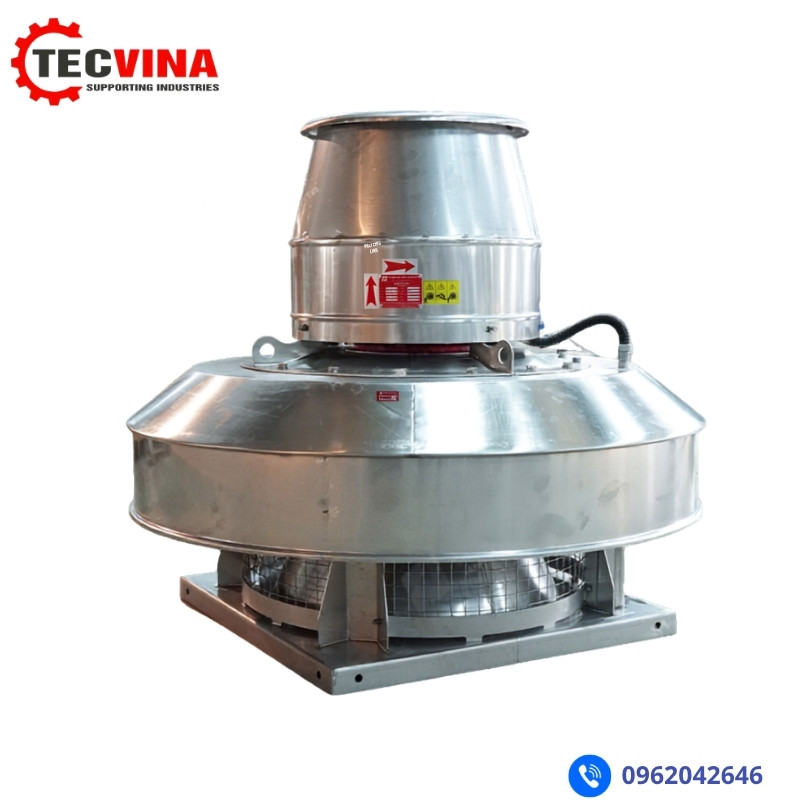

ACEN-4-D gồm khung đế, thân quạt, bánh công tác ly tâm, động cơ, lưới bảo vệ và chụp che mưa. Các bộ phận được bố trí thành một cụm hoàn chỉnh để lắp trực tiếp trên bệ mái.

Bánh công tác ly tâm là bộ phận tạo dòng khí chính. Khi quay, bánh công tác hình thành vùng áp suất thấp tại cửa hút phía dưới, kéo không khí nóng trong nhà xưởng đi lên và đưa ra ngoài theo hướng xả của thân quạt. Guồng cánh được cân bằng động nhằm hạn chế rung, duy trì độ ổn định và giảm tải tác động lên vòng bi động cơ.

Vỏ quạt và guồng cánh có thể được chế tạo bằng thép SS400 hoặc inox. Thép SS400 phù hợp với môi trường công nghiệp thông thường và có thể được xử lý sơn bảo vệ bề mặt. Inox 304 hoặc inox 316 được lựa chọn khi công trình có độ ẩm cao, môi trường ven biển hoặc yêu cầu chống ăn mòn tốt hơn.

Phần chụp phía trên giúp hạn chế nước mưa tác động trực tiếp vào động cơ và cửa xả. Lưới bảo vệ tại vùng hút ngăn vật thể lớn, chim hoặc côn trùng tiếp xúc với bánh công tác, đồng thời vẫn bảo đảm tiết diện lưu thông không khí.

Nguyên lý vận hành của quạt ACEN-4-D

Thông gió mái nhà dựa trên quá trình hút khí nóng từ trên cao

Trong nhà xưởng, không khí nóng có khối lượng riêng thấp hơn và thường di chuyển lên phía mái. Nếu công trình thiếu hệ thống thoát khí phù hợp, nhiệt lượng sẽ tích tụ dưới mái tôn, làm nhiệt độ trong khu vực sản xuất tăng cao.

Khi ACEN-4-D hoạt động, bánh công tác tạo áp suất âm tại vùng bên dưới quạt. Khí nóng được hút lên qua ô mái, đi qua bánh công tác và xả ra ngoài. Quá trình này đồng thời tạo chênh lệch áp suất nhẹ trong nhà xưởng, khiến không khí mới đi vào qua cửa lấy gió, lam gió hoặc các khoảng mở được bố trí ở phần thấp của công trình.

Hiệu quả của mái thông gió nhà xưởng phụ thuộc vào sự phối hợp giữa quạt hút và cửa cấp khí bù. Nếu diện tích lấy gió quá nhỏ, quạt không nhận đủ không khí, lưu lượng thực tế giảm và độ ồn có thể tăng. Vì vậy, thiết kế cần bảo đảm dòng khí đi qua khu vực có người, máy móc và nguồn phát nhiệt trước khi thoát lên mái.

Phân tích hiệu suất của quạt hút mái ACEN-4-D

Quạt hút gió trên mái nhà phù hợp hệ thống lưu lượng lớn, trở lực thấp

Dải lưu lượng từ 10.000 đến 45.000 m³/h cho phép ACEN-4-D xử lý lượng không khí lớn trong nhà xưởng. Trong khi đó, áp suất từ 50 đến 300 Pa cho thấy dòng quạt được tối ưu cho thông gió trực tiếp qua mái thay vì mạng đường ống dài.

Các model nhỏ như ACEN-4-5D và ACEN-4-5.5D tạo áp suất cao hơn, phù hợp với vị trí có thêm lưới, chụp hoặc đoạn kết nối gây trở lực. Khi đường kính cánh tăng từ 800 đến 1.000 mm, quạt tạo lưu lượng rất lớn ở mức áp suất thấp, đáp ứng tốt yêu cầu trao đổi khí tổng thể trong không gian rộng.

Truyền động trực tiếp giúp giảm tổn thất cơ học do không sử dụng dây đai và puly. Cấu hình này có kết cấu gọn, thuận tiện khi lắp trên mái và giảm số lượng chi tiết cần căn chỉnh trong quá trình bảo dưỡng.

Tuy nhiên, do động cơ được bố trí gần dòng khí, cần xác định chính xác nhiệt độ vận hành. Trường hợp hút khí có nhiệt độ cao bất thường, hơi hóa chất hoặc môi trường ăn mòn, phải lựa chọn động cơ, vật liệu và cấu hình bảo vệ phù hợp.

Ưu điểm nổi bật của quạt hút mái ly tâm ACEN-4-D

Quạt hút mái nhà vận hành ổn định và tiết kiệm không gian

Khả năng xử lý lưu lượng lớn. Dòng sản phẩm đáp ứng lưu lượng đến 45.000 m³/h, phù hợp với nhà xưởng và kho hàng có thể tích lớn.

Lắp đặt trực tiếp trên mái. Quạt không chiếm diện tích sàn hoặc tường, giúp tận dụng phần mái để tổ chức dòng thông gió theo hướng tự nhiên của khí nóng.

Kết cấu cánh ly tâm. Bánh công tác tạo lực hút ổn định, phù hợp với các ô mái có chụp bảo vệ, lưới chắn hoặc mức trở lực nhất định.

Truyền động trực tiếp. Động cơ kết nối trực tiếp với bánh công tác, giúp giảm tổn thất truyền động và đơn giản hóa công tác bảo trì.

Vật liệu linh hoạt. Thân và cánh có thể sử dụng thép SS400 hoặc inox, đáp ứng các điều kiện môi trường khác nhau.

Hạn chế rung động. Bánh công tác được cân bằng động và có thể kết hợp đệm cao su hoặc lò xo giảm chấn, giúp hạn chế truyền rung xuống kết cấu mái.

Thuận tiện bảo dưỡng. Kết cấu quạt tương đối đơn giản, các bộ phận chính có thể tiếp cận để kiểm tra động cơ, vệ sinh bánh công tác và xử lý bề mặt.

Ứng dụng của quạt hút mái ACEN-4-D

Mái thông gió nhà xưởng cho nhà máy, kho hàng và phòng máy

ACEN-4-D được sử dụng phổ biến tại nhà xưởng cơ khí, xưởng may, nhà máy nhựa, khu gia công, kho hàng, phòng máy và các công trình có lượng nhiệt tích tụ lớn dưới mái.

Trong nhà xưởng sản xuất, quạt hỗ trợ hút nhiệt phát sinh từ máy móc, con người và bức xạ qua mái tôn. Việc loại bỏ lớp khí nóng phía trên giúp tăng cường đối lưu và cải thiện điều kiện làm việc tại khu vực bên dưới.

Tại kho hàng, quạt giúp hạn chế khí tù đọng, hơi ẩm và nhiệt độ cao. Đối với hàng hóa nhạy cảm với độ ẩm, hệ thống cần kết hợp cảm biến và thiết bị kiểm soát ẩm chuyên dụng; quạt thông gió không thay thế hoàn toàn máy hút ẩm.

ACEN-4-D cũng có thể sử dụng làm quạt hút mái giếng trời tại các công trình công nghiệp hoặc thương mại có giếng trời kỹ thuật đủ khả năng chịu tải. Vị trí lắp đặt phải có bệ đỡ, giải pháp chống thấm và khoảng không xả gió phù hợp.

Sản phẩm phục vụ thông gió thông thường và không mặc định là quạt hút khói PCCC chịu nhiệt. Khi sử dụng cho hệ thống hút khói khi cháy, cần có cấu hình chịu nhiệt, động cơ và hồ sơ thử nghiệm đáp ứng yêu cầu của thiết kế PCCC.

Hướng dẫn lựa chọn quạt hút mái ACEN-4-D

Lựa chọn quạt hút mái nhà xưởng theo lưu lượng và vị trí lắp đặt

Tổng lưu lượng cần thiết có thể xác định sơ bộ theo công thức:

Lưu lượng thông gió = Thể tích nhà xưởng × Số lần trao đổi khí trong một giờ

Sau khi xác định tổng lưu lượng, số lượng quạt được tính theo lưu lượng làm việc của từng model. Cần dự phòng ảnh hưởng của lưới bảo vệ, chụp mái, hướng gió ngoài trời, cửa lấy khí và sai lệch trong điều kiện vận hành thực tế.

ACEN-4-5D và ACEN-4-5.5D phù hợp với khu vực nhỏ hoặc hệ thống cần áp suất cao hơn trong dòng ACEN-4-D.

ACEN-4-6D đáp ứng lưu lượng 15.000–18.000 m³/h, thích hợp với xưởng nhỏ và phòng máy.

ACEN-4-7D phù hợp với nhà xưởng quy mô vừa, yêu cầu lưu lượng từ 23.000 đến 26.000 m³/h.

ACEN-4-8D có hai cấu hình công suất, đáp ứng lưu lượng từ 20.000 đến 30.000 m³/h và cho phép lựa chọn linh hoạt theo tải nhiệt.

ACEN-4-9D và ACEN-4-10D phù hợp với nhà xưởng rộng, kho lớn hoặc hệ thống cần lưu lượng từ 30.000 đến 45.000 m³/h.

Không nên lựa chọn quạt chỉ theo diện tích mái. Cần xem xét thể tích công trình, tải nhiệt, mật độ máy móc, diện tích cửa lấy gió, độ ồn và khả năng chịu tải của kết cấu mái.

Lắp đặt và bảo trì quạt hút mái ACEN-4-D

Quạt thông gió mái nhà cần có bệ đỡ và giải pháp chống thấm phù hợp

Bệ lắp quạt phải được thiết kế đủ khả năng chịu tải trọng thiết bị, lực rung và tải gió. Đối với mái tôn, cần có khung gia cường liên kết với kết cấu chính, không đặt toàn bộ tải trọng trực tiếp lên tấm tôn.

Vị trí xuyên mái phải được xử lý chống thấm bằng cổ bích, tấm úp mái và vật liệu làm kín phù hợp. Chụp che mưa cần được lắp đúng hướng, bảo đảm không cản trở dòng khí xả.

Giữa quạt và bệ có thể bố trí đệm cao su hoặc lò xo chống rung. Biện pháp này giúp giảm dao động truyền xuống mái, hạn chế tiếng ồn kết cấu và tăng độ ổn định khi quạt vận hành.

Trong quá trình sử dụng, cần kiểm tra định kỳ bánh công tác, bu lông, động cơ, dây điện, lớp sơn bảo vệ và tình trạng chống thấm quanh bệ mái. Bụi bám không đều trên cánh có thể gây mất cân bằng, làm tăng rung và giảm tuổi thọ vòng bi.

Khi xuất hiện tiếng va chạm, độ rung tăng, lưu lượng giảm hoặc động cơ nóng bất thường, cần dừng quạt để kiểm tra. Mọi thao tác bảo dưỡng trên mái phải tuân thủ đầy đủ yêu cầu an toàn điện và an toàn làm việc trên cao.

Kết luận về quạt hút mái ly tâm ACEN-4-D

Quạt hút gió trên mái nhà ACEN-4-D nâng cao hiệu quả thông gió nhà xưởng

Quạt hút mái ly tâm ACEN-4-D là giải pháp phù hợp cho nhà xưởng, kho hàng và phòng máy cần xử lý lượng khí nóng lớn tích tụ tại khu vực mái. Dòng sản phẩm đáp ứng lưu lượng từ 10.000 đến 45.000 m³/h, với nhiều đường kính cánh và cấu hình động cơ để lựa chọn theo quy mô công trình.

Kết cấu cánh ly tâm, truyền động trực tiếp, vật liệu thép SS400 hoặc inox cùng chụp bảo vệ giúp ACEN-4-D vận hành ổn định và thích ứng với nhiều điều kiện lắp đặt. Khi được tính toán đồng bộ với cửa cấp khí, bệ mái và giải pháp chống rung, sản phẩm góp phần hình thành hệ thống thông gió mái nhà xưởng hiệu quả, bền vững và thuận tiện bảo trì.
