QUẠT CÔNG NGHIỆP CHO NHÀ MÁY

QUẠT CÔNG NGHIỆP DÀNH CHO NHÀ MÁY

Trong các nhà máy, khu sản xuất và xưởng công nghiệp, nhiệt độ cao, bụi, khói, mùi hóa chất và khí thải có thể ảnh hưởng trực tiếp đến môi trường làm việc, chất lượng sản phẩm và độ bền của máy móc. Vì vậy, hệ thống quạt công nghiệp là một trong những hạng mục quan trọng cần được tính toán ngay từ giai đoạn thiết kế công trình.

Tùy theo đặc điểm sản xuất, nhà máy có thể sử dụng quạt hút mái, quạt thông gió nhà xưởng, quạt lò hơi, quạt hút công nghiệp, quạt hút bụi, quạt hút bếp, quạt ly tâm chịu nhiệt, quạt sấy khô công nghiệp hoặc các loại quạt nối ống, gắn trần, gắn tường.

Mỗi loại quạt có cấu tạo, lưu lượng, cột áp và khả năng làm việc khác nhau. Việc lựa chọn đúng thiết bị không chỉ giúp cải thiện chất lượng không khí mà còn góp phần tiết kiệm điện, giảm tiếng ồn và nâng cao hiệu quả vận hành của toàn bộ nhà máy.

Vai trò của quạt công nghiệp trong nhà máy

Quạt công nghiệp không chỉ có chức năng tạo gió. Trong từng hệ thống, quạt có thể đảm nhiệm một hoặc nhiều nhiệm vụ khác nhau như:

• Hút khí nóng tích tụ trong nhà xưởng.

• Đưa không khí tươi từ bên ngoài vào khu vực sản xuất.

• Hút bụi phát sinh tại máy cắt, máy mài hoặc dây chuyền gia công.

• Vận chuyển khí thải qua hệ thống xử lý.

• Cấp gió cho lò hơi và buồng đốt.

• Tuần hoàn khí nóng trong hệ thống sấy.

• Hút khói, dầu mỡ và mùi tại khu vực bếp công nghiệp.

• Thông gió cho kho hàng, phòng máy và khu vực kỹ thuật.

• Làm mát động cơ, thiết bị và sản phẩm sau gia công.

Một hệ thống quạt được lựa chọn đúng sẽ giúp duy trì môi trường sản xuất ổn định, hạn chế tình trạng nóng bí, giảm nồng độ bụi và hỗ trợ bảo vệ sức khỏe người lao động.

Các loại quạt công nghiệp phổ biến dành cho nhà máy

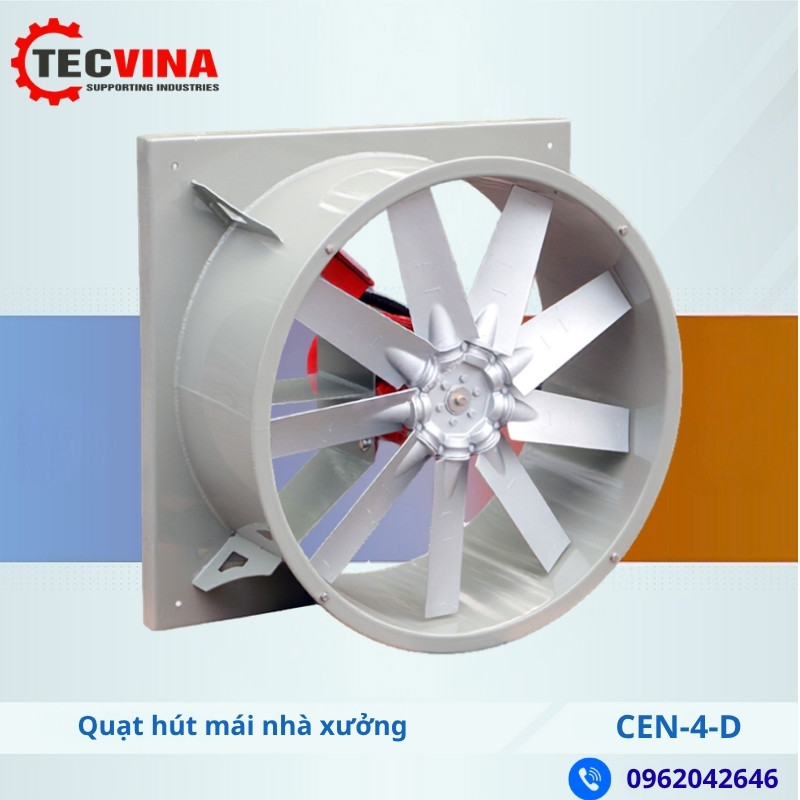

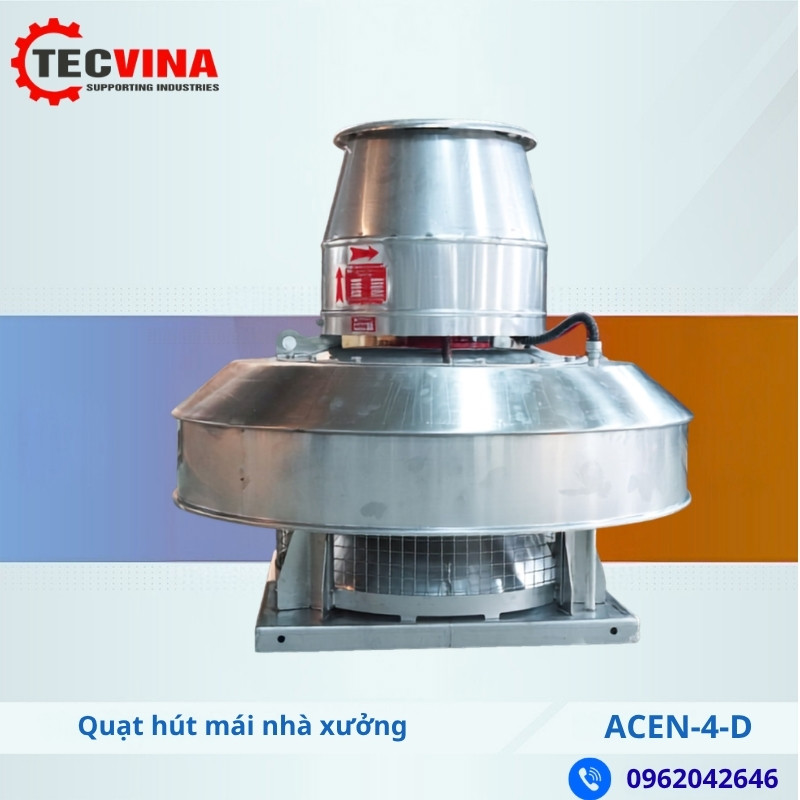

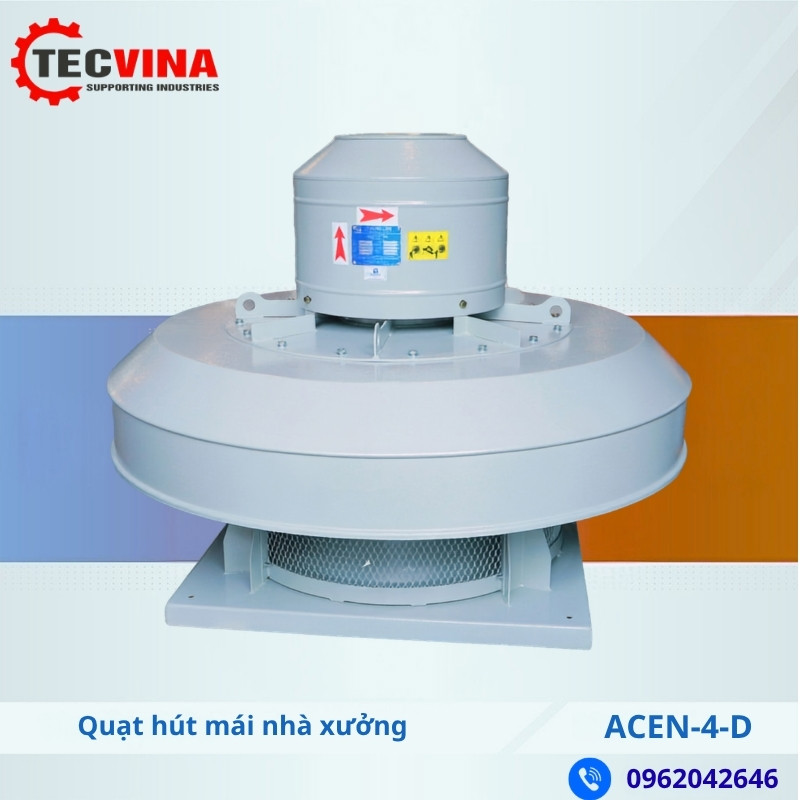

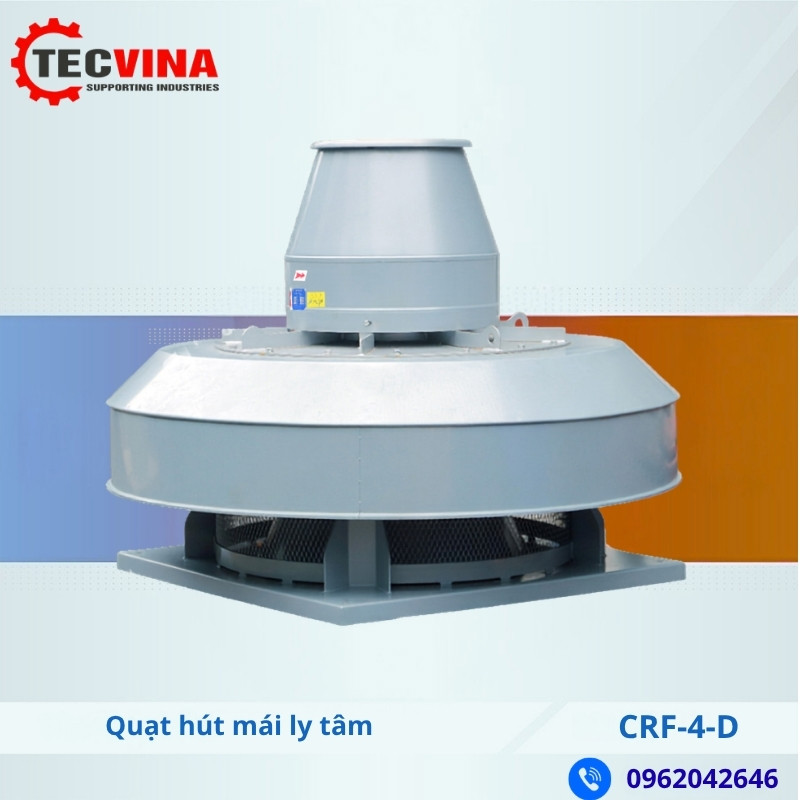

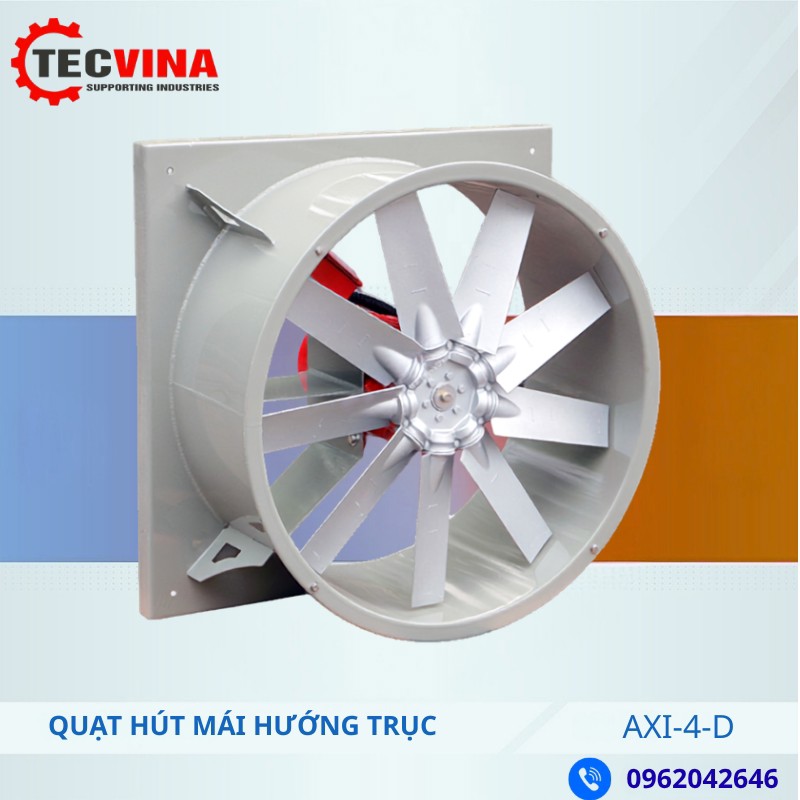

Quạt hút mái

Quạt hút mái được lắp trực tiếp trên mái nhà xưởng, kho hàng hoặc khu vực sản xuất. Thiết bị tận dụng xu hướng khí nóng di chuyển lên cao để hút nhiệt, hơi ẩm và mùi ra khỏi công trình.

Đây là giải pháp phù hợp với các nhà xưởng có không gian rộng, trần cao và lượng nhiệt phát sinh lớn.

Ưu điểm của quạt hút mái

• Hút khí nóng tập trung ở khu vực sát mái.

• Không chiếm diện tích bên trong nhà xưởng.

• Có thể lắp đặt độc lập hoặc kết nối với đường ống.

• Phù hợp với nhà máy, kho hàng và khu vực sản xuất.

• Dễ bố trí theo từng vùng cần thông gió.

• Có nhiều kiểu hướng trục và ly tâm để lựa chọn.

Quạt hút mái thường được sử dụng trong xưởng cơ khí, nhà máy nhựa, kho hóa chất, khu gia công kim loại, nhà máy thực phẩm và các công trình có nhiệt độ trong nhà cao hơn ngoài trời.

Khi lựa chọn quạt cần kiểm tra lưu lượng, khả năng chống mưa, hướng thoát khí, độ rung và kết cấu chịu lực của mái.

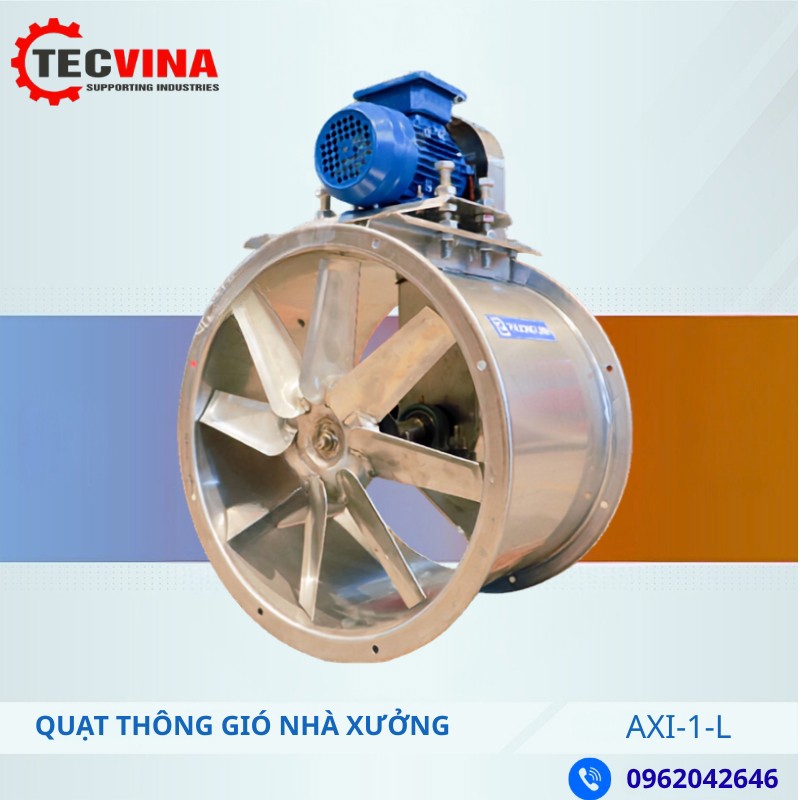

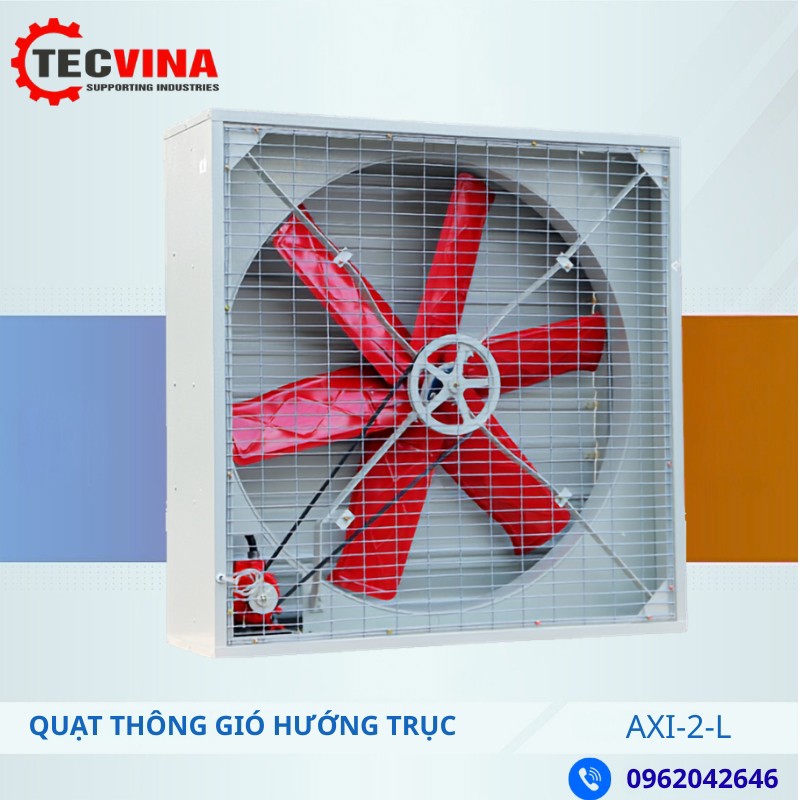

Quạt thông gió nhà xưởng

Quạt thông gió nhà xưởng giúp trao đổi không khí giữa bên trong và bên ngoài công trình. Hệ thống có thể gồm quạt hút, quạt cấp hoặc kết hợp cả hai để tạo dòng không khí liên tục.

Đối với nhà xưởng có nhiều máy móc sinh nhiệt, chỉ sử dụng quạt hút mà không bố trí đủ cửa lấy gió hoặc quạt cấp có thể khiến lưu lượng thực tế giảm đáng kể.

Các phương án thông gió nhà xưởng phổ biến

Thông gió tự nhiên kết hợp quạt hút

Không khí ngoài trời đi vào qua cửa lấy gió, cửa chớp hoặc khe thông gió. Quạt hút đưa khí nóng ra ngoài và tạo dòng không khí đi xuyên qua nhà xưởng.

Thông gió cưỡng bức cấp và hút

Hệ thống sử dụng cả quạt cấp và quạt hút. Phương án này giúp chủ động kiểm soát lưu lượng và hướng chuyển động của không khí.

Thông gió làm mát bằng tấm cooling pad

Quạt hút công suất lớn kết hợp với tấm làm mát bay hơi. Không khí đi qua tấm cooling pad được giảm nhiệt trước khi vào nhà xưởng.

Thông gió cục bộ

Quạt được bố trí ngay tại khu vực sinh nhiệt, mùi hoặc khí thải để xử lý tại nguồn, tránh chất ô nhiễm lan ra toàn bộ nhà máy.

Quạt thông gió nhà xưởng cần được lựa chọn theo thể tích công trình, số lần trao đổi không khí, lượng nhiệt phát sinh và mức độ ô nhiễm của từng khu vực.

Quạt lò hơi

Quạt lò hơi là thiết bị quan trọng trong hệ thống cấp gió và thoát khói của lò đốt. Tùy theo vị trí và chức năng, hệ thống có thể sử dụng quạt cấp gió, quạt hút khói hoặc quạt tuần hoàn.

Quạt cấp gió lò hơi

Quạt đưa không khí vào buồng đốt để hỗ trợ quá trình cháy. Lượng gió cần được kiểm soát phù hợp với loại nhiên liệu và công suất của lò.

Nếu thiếu gió, nhiên liệu có thể cháy không hoàn toàn. Nếu cấp quá nhiều gió, nhiệt lượng bị thất thoát theo khí thải và làm giảm hiệu suất của hệ thống.

Quạt hút khói lò hơi

Quạt hút khói tạo áp suất âm trong buồng đốt và đưa khí thải qua hệ thống xử lý trước khi xả ra môi trường.

Loại quạt này thường phải làm việc với:

• Nhiệt độ khí cao.

• Bụi tro và hạt rắn.

• Đường ống có trở lực lớn.

• Môi trường vận hành liên tục.

Vì vậy, quạt lò hơi thường sử dụng kiểu ly tâm với cột áp cao, cánh quạt chắc chắn và vật liệu phù hợp với nhiệt độ làm việc.

Quạt hút công nghiệp

Quạt hút công nghiệp là tên gọi chung cho các thiết bị dùng để hút không khí, hơi nóng, mùi, bụi hoặc khí thải trong nhà máy.

Tùy theo yêu cầu sử dụng, có thể lựa chọn:

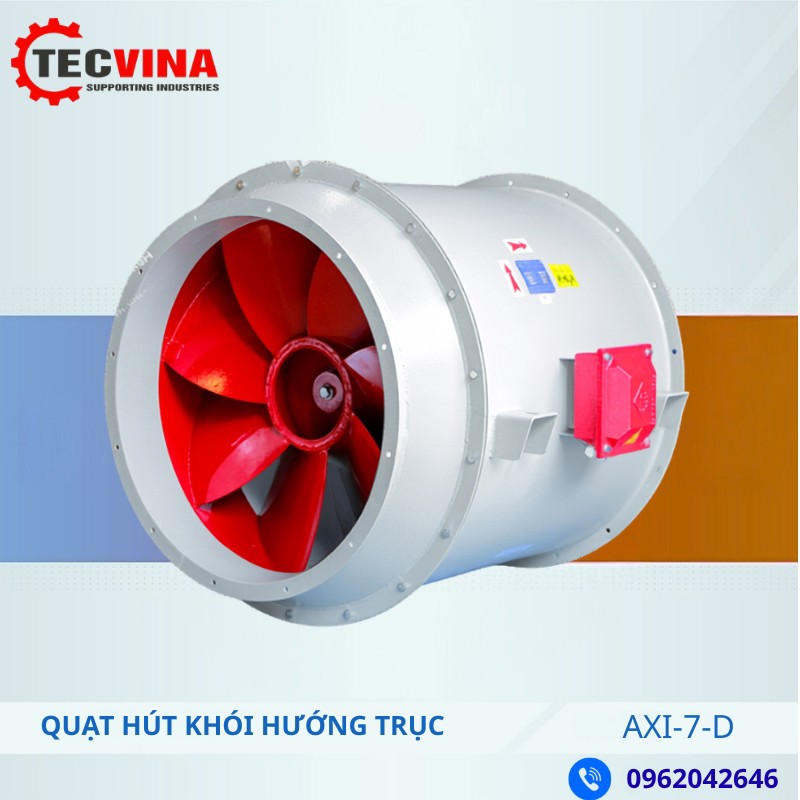

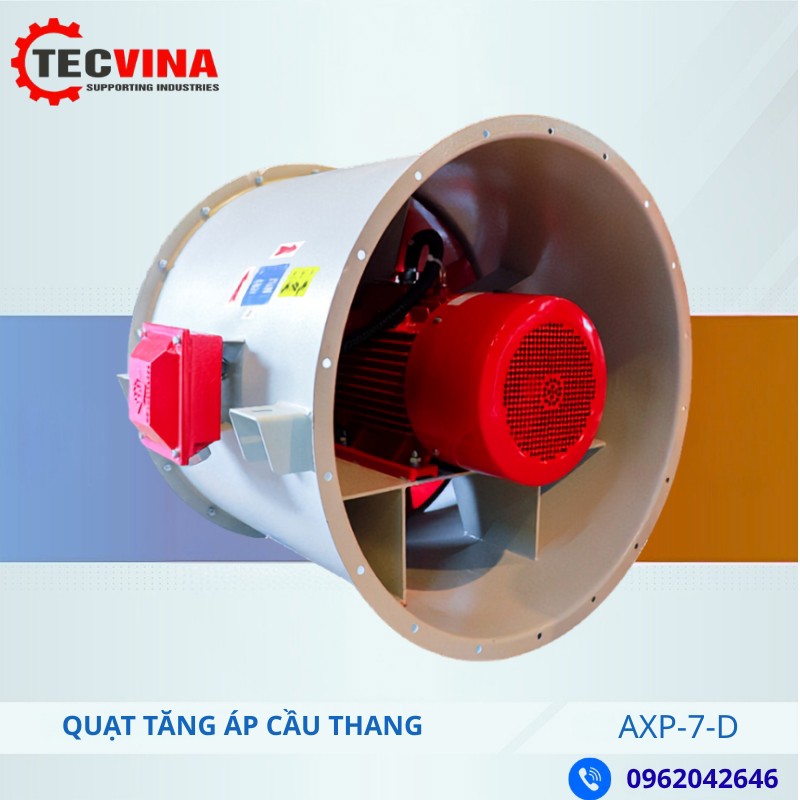

• Quạt hướng trục.

• Quạt ly tâm.

• Quạt ly tâm trung áp.

• Quạt ly tâm cao áp.

• Quạt hút mái.

• Quạt hộp tiêu âm.

• Quạt nối ống hỗn hợp.

• Quạt hút di động.

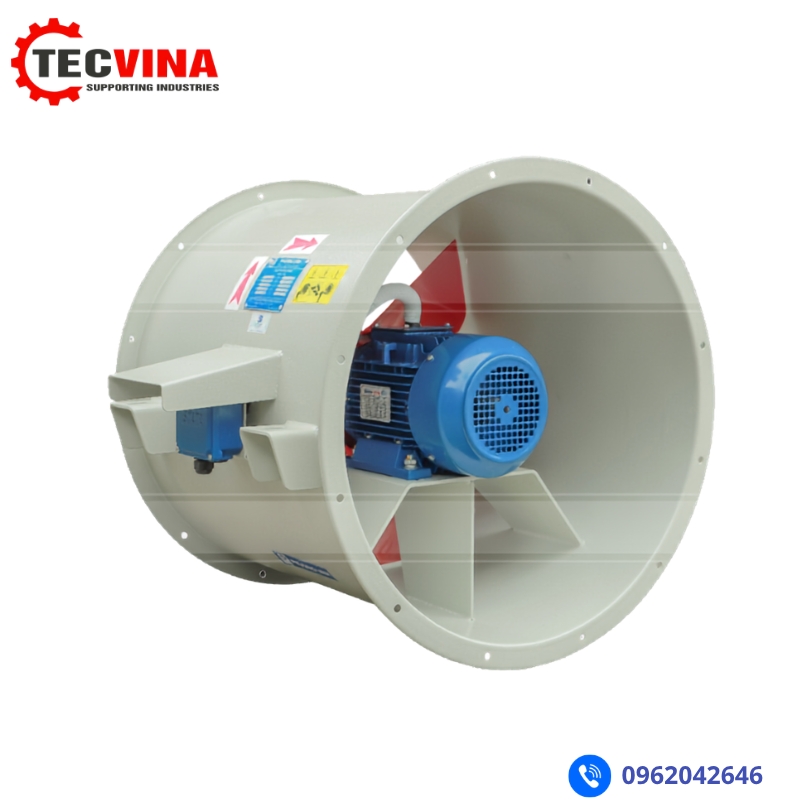

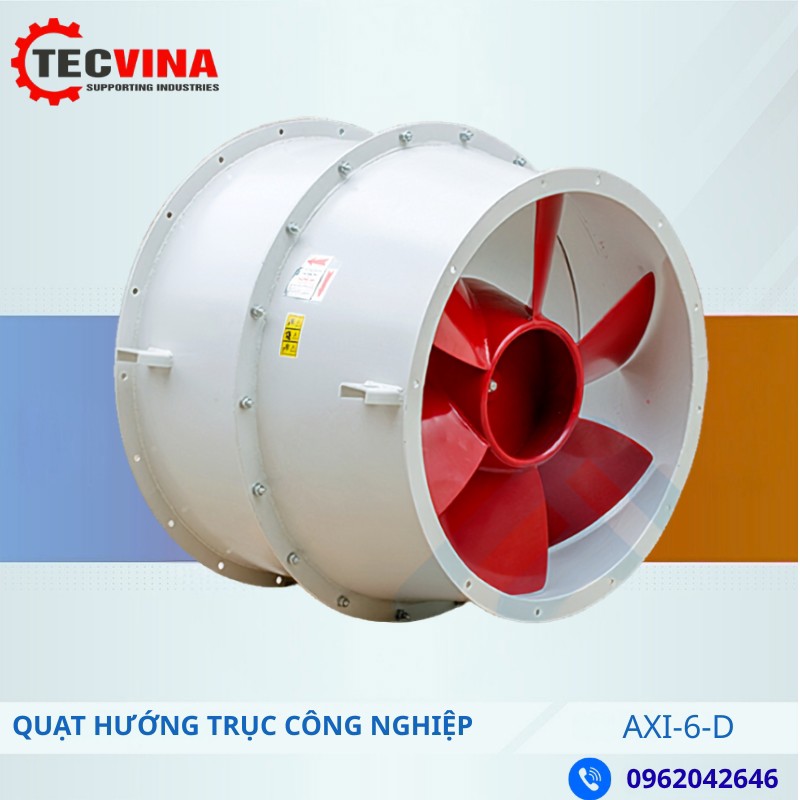

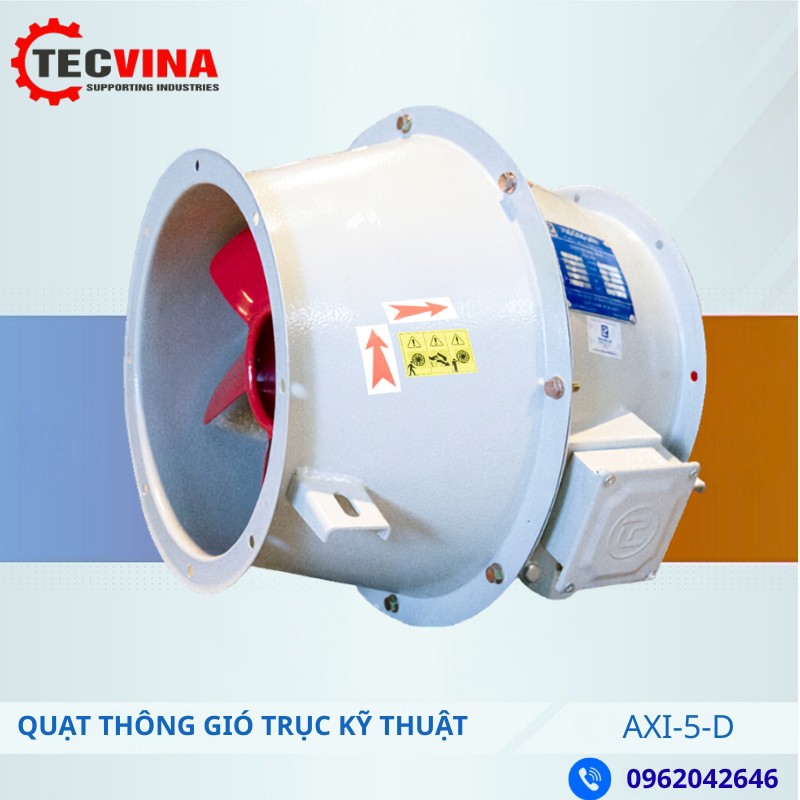

Quạt hướng trục thường có lưu lượng lớn, kích thước gọn và phù hợp với hệ thống có trở lực thấp hoặc trung bình.

Quạt ly tâm có khả năng tạo cột áp tốt hơn, phù hợp với đường ống dài, nhiều co cút, bộ lọc hoặc thiết bị xử lý khí.

Khi lựa chọn quạt hút công nghiệp cần dựa trên điểm làm việc thực tế thay vì chỉ căn cứ vào công suất động cơ.

Quạt hút bụi

Quạt hút bụi tạo lực hút để thu gom bụi từ máy móc và vận chuyển bụi qua đường ống đến thiết bị xử lý.

Hệ thống hút bụi thường bao gồm:

• Chụp hút bụi.

• Đường ống dẫn.

• Van điều chỉnh.

• Cyclone hoặc thiết bị lọc.

• Quạt hút bụi.

• Thùng hoặc thiết bị thu gom bụi.

Quạt hút bụi cần có đủ cột áp để thắng trở lực của toàn bộ hệ thống. Đối với bụi gỗ, bụi kim loại hoặc vật liệu dạng hạt, cánh quạt phải được thiết kế phù hợp để hạn chế bám bụi, mài mòn và mất cân bằng.

Ứng dụng của quạt hút bụi

• Nhà máy sản xuất gỗ.

• Xưởng cắt và mài kim loại.

• Nhà máy xi măng.

• Xưởng sản xuất thức ăn chăn nuôi.

• Nhà máy chế biến nông sản.

• Dây chuyền đóng gói.

• Nhà máy nhựa.

• Khu vực trộn nguyên liệu.

Không nên sử dụng quạt thông gió thông thường để vận chuyển dòng khí có nồng độ bụi cao nếu cánh quạt và động cơ không được thiết kế cho điều kiện này.

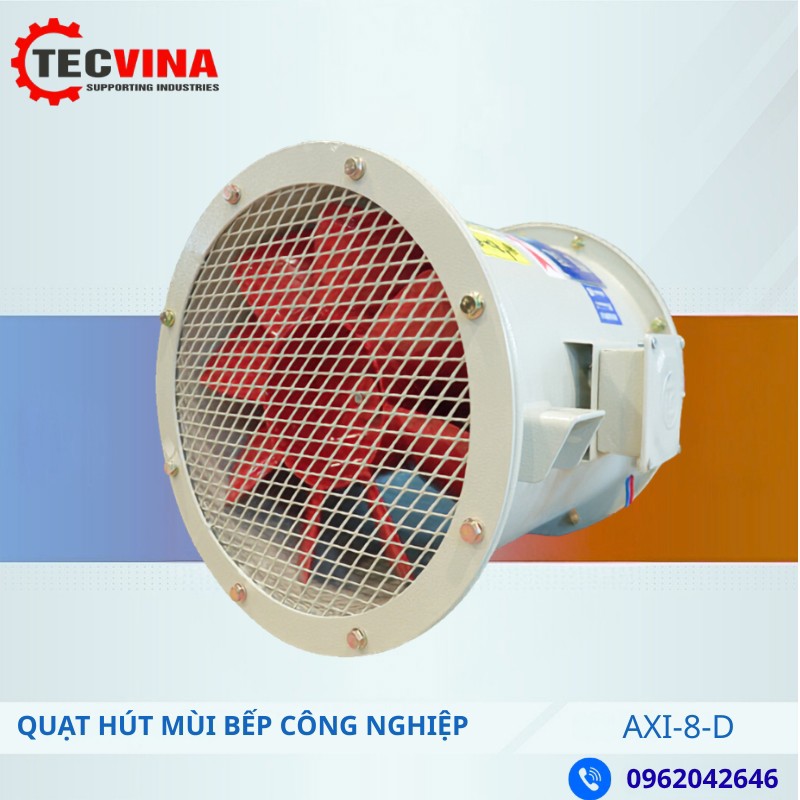

Quạt hút bếp công nghiệp

Quạt hút bếp được sử dụng trong bếp ăn nhà máy, căng tin, nhà hàng công nghiệp và khu chế biến thực phẩm.

Thiết bị có nhiệm vụ hút:

• Khói nấu ăn.

• Hơi nóng.

• Mùi thực phẩm.

• Hơi nước.

• Dầu mỡ trong không khí.

Quạt hút bếp thường được kết nối với chụp hút và đường ống dẫn khí ra ngoài. Do dòng khí có thể chứa dầu mỡ và nhiệt độ cao, quạt cần có cấu tạo dễ vệ sinh, động cơ bố trí hợp lý và vật liệu phù hợp.

Quạt ly tâm thường được ưu tiên cho hệ thống bếp có đường ống dài hoặc nhiều co cút vì có khả năng tạo áp suất tốt.

Để hệ thống hoạt động ổn định, cần bố trí lượng khí bù phù hợp. Nếu hút quá nhiều nhưng không có khí cấp thay thế, khu vực bếp có thể bị áp suất âm, nóng bí và khó mở cửa.

Quạt ly tâm chịu nhiệt

Quạt ly tâm chịu nhiệt được thiết kế để vận chuyển không khí hoặc khí thải có nhiệt độ cao hơn điều kiện thông thường.

Thiết bị thường được sử dụng trong:

• Lò sấy.

• Buồng gia nhiệt.

• Hệ thống hút khói nóng.

• Dây chuyền luyện kim.

• Nhà máy gạch.

• Nhà máy gốm.

• Lò hơi.

• Hệ thống tuần hoàn khí nóng.

Khả năng chịu nhiệt của quạt phụ thuộc vào nhiều yếu tố như vật liệu cánh, vật liệu vỏ, vị trí động cơ, loại ổ trục, giải pháp làm mát trục và nhiệt độ thực tế của dòng khí.

Không nên chỉ căn cứ vào tên gọi “quạt chịu nhiệt” mà cần xác định rõ:

• Nhiệt độ vận hành liên tục.

• Nhiệt độ cao nhất có thể xuất hiện.

• Thời gian duy trì nhiệt độ cao.

• Thành phần khí thải.

• Hàm lượng bụi.

• Khả năng ăn mòn.

• Chế độ vận hành liên tục hoặc gián đoạn.

Với nhiệt độ cao, động cơ có thể được truyền động gián tiếp qua dây đai để hạn chế tiếp xúc trực tiếp với dòng khí nóng.

Quạt sấy khô công nghiệp

Quạt sấy khô công nghiệp tạo và tuần hoàn dòng khí trong buồng sấy, dây chuyền sấy hoặc khu vực làm khô sản phẩm.

Sản phẩm được ứng dụng trong:

• Sấy nông sản.

• Sấy thực phẩm.

• Sấy gỗ.

• Sấy sơn.

• Sấy linh kiện.

• Sấy bao bì.

• Sấy vật liệu xây dựng.

• Làm khô sản phẩm sau rửa.

Một hệ thống sấy hiệu quả cần đảm bảo dòng khí nóng được phân bố tương đối đồng đều. Nếu lưu lượng không đủ hoặc bố trí quạt không hợp lý, sản phẩm có thể khô không đều, kéo dài thời gian sấy và tiêu hao nhiều năng lượng.

Tiêu chí lựa chọn quạt sấy

• Nhiệt độ không khí.

• Lưu lượng tuần hoàn.

• Cột áp của buồng sấy.

• Độ ẩm của sản phẩm.

• Thời gian sấy yêu cầu.

• Hướng đi của dòng khí.

• Khả năng điều chỉnh tốc độ.

• Điều kiện vệ sinh đối với thực phẩm.

Quạt sấy khô công nghiệp có thể sử dụng kiểu hướng trục, ly tâm hoặc quạt tuần hoàn chuyên dụng tùy theo cấu tạo của hệ thống.

Quạt nối ống, gắn trần, gắn tường

Bên cạnh các hệ thống công suất lớn, nhà máy còn cần nhiều loại quạt thông gió cục bộ cho văn phòng, phòng kỹ thuật, nhà vệ sinh, kho nhỏ và phòng phụ trợ.

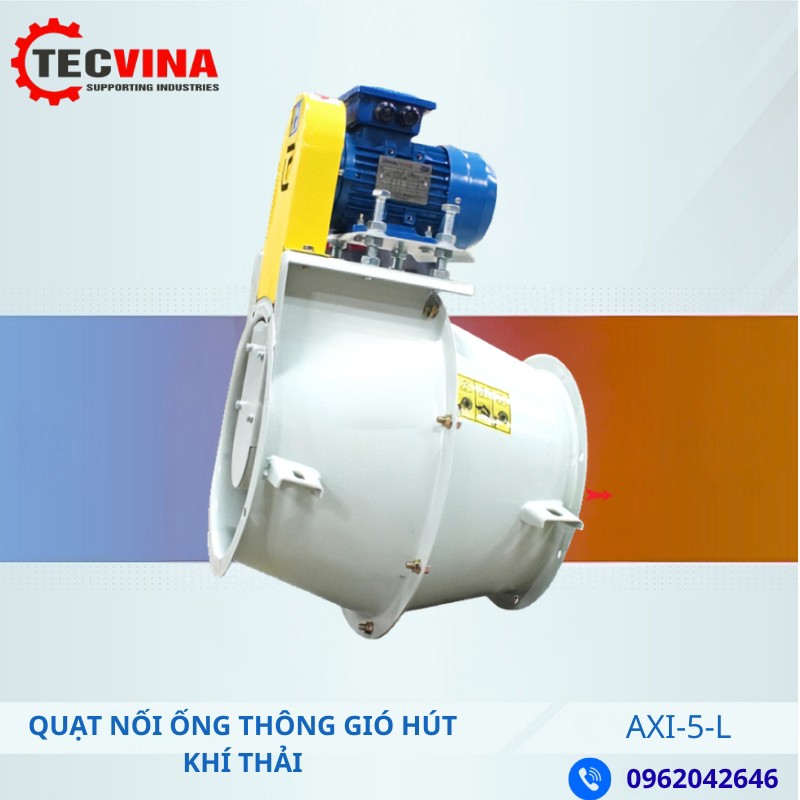

Quạt nối ống

Quạt nối ống được lắp trực tiếp trên tuyến ống gió. Thiết bị phù hợp với khu vực không thể xả khí trực tiếp ra ngoài hoặc cần vận chuyển không khí qua một đoạn đường ống.

Các dạng phổ biến gồm:

• Quạt hướng trục nối ống.

• Quạt ly tâm nối ống.

• Quạt hỗn hợp mixed-flow.

• Quạt hộp nối ống.

Quạt nối ống cần được lựa chọn theo đường kính ống, lưu lượng và tổn thất áp suất của tuyến ống.

Quạt gắn trần

Quạt gắn trần thường được sử dụng cho nhà vệ sinh, phòng thay đồ, văn phòng và phòng phụ trợ trong nhà máy.

Ưu điểm của loại quạt này là thiết kế gọn, không chiếm diện tích tường và có thể kết nối với ống gió đặt trên trần.

Quạt gắn tường

Quạt gắn tường phù hợp với các khu vực có thể hút khí trực tiếp ra ngoài. Thiết bị có cấu tạo đơn giản, dễ lắp đặt và thuận tiện bảo trì.

Tuy nhiên, vị trí lắp cần tránh để khí thải quay trở lại cửa lấy gió hoặc ảnh hưởng đến khu vực làm việc bên ngoài.

Cách lựa chọn quạt công nghiệp dành cho nhà máy

Xác định lưu lượng yêu cầu

Lưu lượng quạt có thể được xác định dựa trên thể tích không gian, số lần trao đổi không khí, lượng nhiệt, lượng bụi hoặc khí thải phát sinh.

Đối với hệ thống hút cục bộ, lưu lượng còn phụ thuộc vào kích thước chụp hút và vận tốc cần thiết để thu gom chất ô nhiễm.

Tính toán cột áp hệ thống

Cột áp của quạt phải đủ để thắng tổn thất qua:

• Đường ống.

• Co cút.

• Van gió.

• Chụp hút.

• Bộ lọc.

• Cyclone.

• Thiết bị xử lý khí.

• Miệng cấp và hút.

Nếu chỉ chọn đúng lưu lượng nhưng thiếu cột áp, lượng gió thực tế tại vị trí sử dụng sẽ thấp hơn yêu cầu.

Xác định nhiệt độ dòng khí

Nhiệt độ ảnh hưởng trực tiếp đến vật liệu quạt, loại động cơ và phương án truyền động. Với khí nóng, cần sử dụng quạt ly tâm chịu nhiệt hoặc thiết kế chuyên dụng.

Kiểm tra thành phần khí

Dòng khí có thể chứa bụi, dầu mỡ, hơi ẩm, hóa chất hoặc chất ăn mòn. Mỗi môi trường cần vật liệu và kiểu cánh quạt phù hợp.

Kiểm soát tiếng ồn

Quạt công suất lớn có thể tạo tiếng ồn và rung động. Hệ thống có thể cần:

• Đệm chống rung.

• Khớp nối mềm.

• Bộ tiêu âm.

• Vỏ cách âm.

• Móng quạt riêng.

• Giảm tốc độ vận hành bằng biến tần.

Lựa chọn động cơ

Động cơ cần phù hợp với nguồn điện, môi trường lắp đặt, chế độ vận hành và yêu cầu bảo vệ.

Tại khu vực có nguy cơ xuất hiện khí, hơi hoặc bụi dễ cháy, cần đánh giá riêng yêu cầu về thiết bị điện và động cơ phù hợp. Không nên tự mặc định quạt công nghiệp thông thường có thể sử dụng trong môi trường nguy hiểm.

Nên chọn quạt hướng trục hay quạt ly tâm?

Không có loại quạt nào tốt nhất cho mọi ứng dụng. Việc lựa chọn phải dựa trên điểm làm việc và điều kiện thực tế của hệ thống.

Những sai lầm thường gặp khi lựa chọn quạt nhà máy

Chọn quạt theo công suất động cơ

Công suất lớn không đồng nghĩa với lưu lượng hoặc cột áp phù hợp. Hai quạt có cùng công suất nhưng đường đặc tính có thể rất khác nhau.

Không tính tổn thất đường ống

Đường ống dài, nhiều co và nhiều thiết bị lọc sẽ làm tăng trở lực. Không tính đủ tổn thất có thể khiến hệ thống thiếu gió.

Không bố trí khí cấp bù

Hệ thống hút cần có nguồn không khí thay thế. Nếu thiếu khí cấp, áp suất âm tăng và hiệu quả hút giảm.

Dùng quạt thông thường cho khí nóng

Nhiệt độ cao có thể làm hỏng động cơ, ổ trục, dây đai hoặc biến dạng cánh. Phải xác định đúng nhiệt độ trước khi chọn quạt.

Không quan tâm đến bụi và ăn mòn

Bụi có thể bám lên cánh, gây mất cân bằng. Hơi hóa chất có thể ăn mòn vỏ và cánh quạt. Vật liệu cần phù hợp với thành phần dòng khí.

Lắp quạt không có không gian bảo trì

Quạt cần đủ khoảng trống để tháo động cơ, cánh, dây đai và ổ trục. Lắp quá sát tường hoặc trần sẽ gây khó khăn khi sửa chữa.

Quy trình lựa chọn quạt công nghiệp cho nhà máy

Bước 1: Xác định mục đích sử dụng của quạt.

Bước 2: Khảo sát vị trí lắp đặt và không gian nhà xưởng.

Bước 3: Tính lưu lượng không khí yêu cầu.

Bước 4: Tính tổng tổn thất áp suất của hệ thống.

Bước 5: Xác định nhiệt độ, bụi và thành phần khí.

Bước 6: Chọn kiểu quạt hướng trục, ly tâm hoặc hỗn hợp.

Bước 7: Kiểm tra đường đặc tính và điểm làm việc.

Bước 8: Lựa chọn động cơ, vật liệu và phương án truyền động.

Bước 9: Bố trí giải pháp chống rung, giảm ồn và bảo trì.

Bước 10: Kiểm tra vận hành thực tế sau khi lắp đặt.

Câu hỏi thường gặp

Quạt thông gió nhà xưởng nên chọn lưu lượng bao nhiêu?

Lưu lượng phụ thuộc vào thể tích nhà xưởng, lượng nhiệt, số người, máy móc và chất ô nhiễm phát sinh. Cần tính theo từng công trình thay vì áp dụng một mức cố định.

Quạt hút mái có cần đường ống không?

Không phải mọi quạt hút mái đều cần đường ống. Quạt có thể hút trực tiếp không khí bên dưới mái hoặc kết nối với hệ thống ống tùy thiết kế.

Quạt hút bụi khác quạt thông gió như thế nào?

Quạt hút bụi thường cần cột áp cao hơn và cánh quạt phù hợp với dòng khí có bụi. Quạt thông gió chủ yếu vận chuyển không khí tương đối sạch.

Quạt lò hơi có thể dùng quạt thông thường không?

Không nên. Quạt lò hơi phải phù hợp với nhiệt độ, bụi, áp suất và chế độ vận hành của hệ thống đốt.

Quạt hút bếp nên dùng hướng trục hay ly tâm?

Hệ thống bếp có đường ống dài hoặc nhiều co thường phù hợp với quạt ly tâm. Hệ thống ngắn, trở lực thấp có thể cân nhắc quạt hướng trục chuyên dụng.

Quạt sấy có cần biến tần không?

Biến tần giúp điều chỉnh lưu lượng và tốc độ dòng khí theo từng giai đoạn sấy. Tuy nhiên, cần kiểm tra đặc tính động cơ và yêu cầu của quy trình sản xuất.

Quạt nối ống có thể lắp ngoài trời không?

Chỉ nên lắp ngoài trời khi quạt có kết cấu và cấp bảo vệ phù hợp. Nếu không, cần có mái che và giải pháp chống nước xâm nhập.

Giải pháp quạt công nghiệp đồng bộ cho nhà máy

Quạt công nghiệp dành cho nhà máy là một phần quan trọng của hệ thống thông gió, hút bụi, cấp gió, hút khói và sấy sản phẩm.

Mỗi ứng dụng cần một giải pháp riêng:

• Quạt hút mái dùng để thải khí nóng phía trên nhà xưởng.

• Quạt thông gió nhà xưởng giúp trao đổi không khí liên tục.

• Quạt lò hơi phục vụ quá trình đốt và thoát khói.

• Quạt hút công nghiệp xử lý khí thải và mùi.

• Quạt hút bụi thu gom bụi tại nguồn.

• Quạt hút bếp loại bỏ khói, hơi nóng và dầu mỡ.

• Quạt ly tâm chịu nhiệt vận chuyển dòng khí nóng.

• Quạt sấy khô công nghiệp tuần hoàn khí trong buồng sấy.

• Quạt nối ống, gắn trần, gắn tường phục vụ thông gió cục bộ.

Để lựa chọn đúng model, khách hàng nên cung cấp các thông tin gồm lưu lượng yêu cầu, cột áp, nhiệt độ dòng khí, thành phần bụi, kích thước đường ống, vị trí lắp đặt và chế độ vận hành.

Một hệ thống được thiết kế đúng ngay từ đầu sẽ giúp quạt hoạt động ổn định, giảm điện năng tiêu thụ, hạn chế tiếng ồn và kéo dài tuổi thọ thiết bị.
