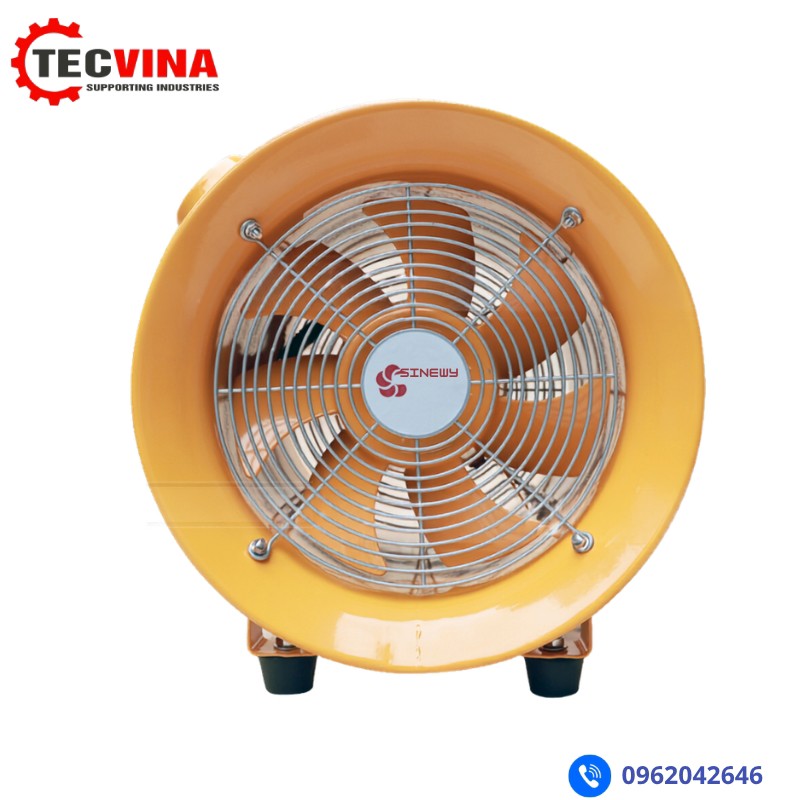

Quạt chống cháy nổ BTF – Giải pháp thông gió an toàn cho môi trường có nguy cơ cháy nổ

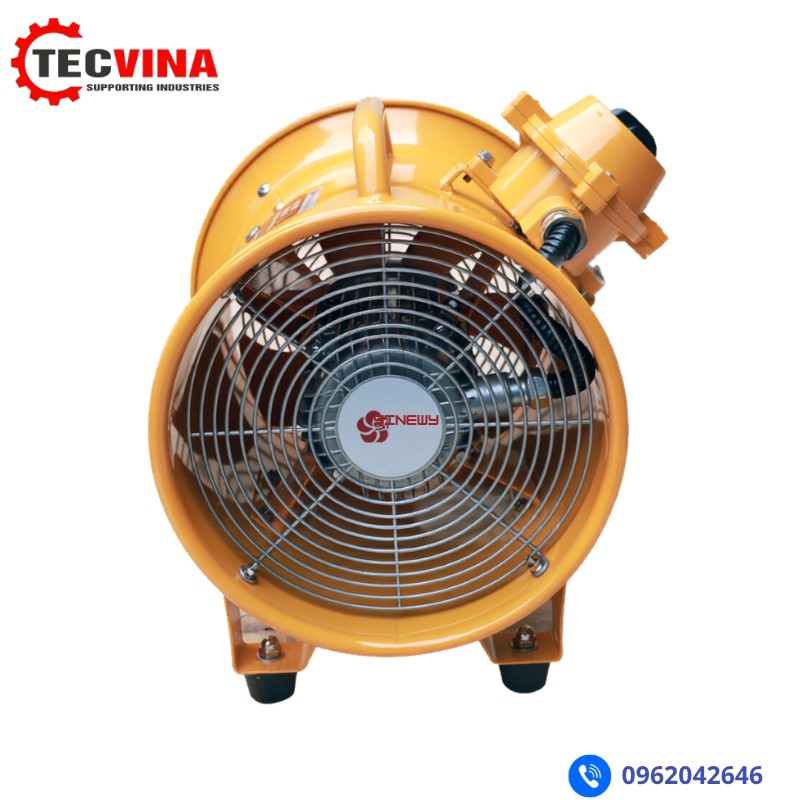

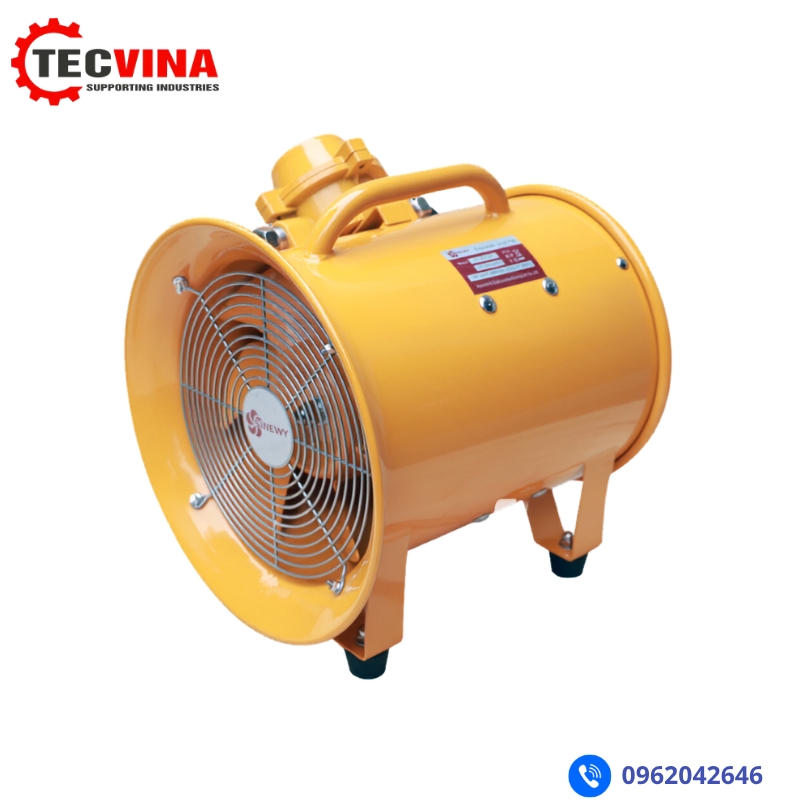

Quạt chống cháy nổ BTF là dòng quạt hướng trục thân tròn, truyền động trực tiếp, được thiết kế để cấp khí sạch, hút khí nóng, hơi khí và thông gió cho những khu vực có nguy cơ hình thành môi trường dễ cháy nổ. Dòng sản phẩm sử dụng vỏ kim loại, cánh hợp kim nhôm, động cơ phòng nổ và có nhiều kích thước từ 250 đến 600 mm.

Quạt hút chống cháy nổ BTF phù hợp với ngành dầu khí, hóa chất, luyện kim, đóng tàu, kho chứa dung môi và những khu vực có hơi hoặc khí dễ cháy. Trang sản phẩm tham khảo công bố dòng BTF có dải công suất 180–1.800 W, lưu lượng 2.640–14.400 m³/h, áp suất 295–498 Pa, cánh hợp kim nhôm và tốc độ từ 1.400 đến 3.450 vòng/phút. Bảng chi tiết theo từng model có một số giá trị khác với dải thông số tổng quan, vì vậy dữ liệu theo model cần được ưu tiên và xác nhận lại trên hồ sơ kỹ thuật trước khi sản xuất hoặc đặt hàng.

Cấu tạo và nguyên lý hoạt động của quạt chống cháy nổ BTF

Quạt thông gió chống cháy nổ sử dụng cánh hợp kim nhôm và truyền động trực tiếp

TEC-BTF có thân hình trụ tròn, dòng khí di chuyển gần song song với trục quay của cánh. Khi động cơ hoạt động, cánh quạt tạo chênh lệch áp suất giữa hai đầu thiết bị, hút không khí tại khu vực cần thông gió và đẩy khí ra vị trí an toàn hoặc qua ống dẫn mềm.

Cánh quạt được chế tạo từ hợp kim nhôm, giúp giảm khối lượng quay, hạn chế tải khởi động và duy trì độ cứng cần thiết khi quạt hoạt động ở tốc độ cao. Các trang thông số theo model công bố dòng BTF sử dụng truyền động trực tiếp, trong đó cánh được lắp trực tiếp trên trục motor để giảm tổn thất cơ học và tạo kết cấu gọn.

Hai đầu thân quạt có lưới bảo vệ nhằm hạn chế vật thể lớn tiếp xúc với cánh quay. Tay cầm và chân đế hỗ trợ di chuyển thiết bị giữa các khu vực làm việc. Với những model lớn, cấu hình bánh xe giúp việc triển khai quạt tại hầm, bồn, khoang tàu hoặc công trình ngầm thuận tiện hơn.

Quạt chống cháy nổ khác gì quạt chống cháy thông thường?

Quạt chống nổ được thiết kế cho môi trường có hỗn hợp khí dễ bắt cháy

Tên gọi quạt chống cháy nổ không có nghĩa là thiết bị có thể hoạt động trong mọi đám cháy. Mục tiêu chính của thiết bị phòng nổ là hạn chế quạt và động cơ trở thành nguồn gây bắt cháy khi môi trường có hỗn hợp không khí với khí, hơi, sương hoặc bụi dễ cháy.

Trang tham khảo giới thiệu BTF là thiết bị dùng cho môi trường có nguy cơ cháy nổ, dải nhiệt độ T1–T4 và có chứng nhận ATEX. Chỉ thị ATEX 2014/34/EU của Liên minh châu Âu áp dụng cho thiết bị và hệ thống bảo vệ dự kiến sử dụng trong môi trường có khả năng hình thành khí quyển nổ.

Tuy nhiên, quạt chống nổ không mặc định là quạt hút khói PCCC chịu nhiệt. Quạt hút khói khi cháy thường phải có khả năng vận hành tại một mức nhiệt độ xác định trong khoảng thời gian quy định. Nguồn tham khảo của BTF không công bố cấp chịu nhiệt dạng 250°C, 280°C hoặc 300°C trong một khoảng thời gian cụ thể, nên không nên sử dụng sản phẩm thay thế quạt hút khói PCCC nếu chưa có hồ sơ thử nghiệm phù hợp.

Ưu điểm của quạt hút chống cháy nổ TEC-BTF

Quạt hút chống cháy nổ có dải kích thước rộng và khả năng nối ống linh hoạt

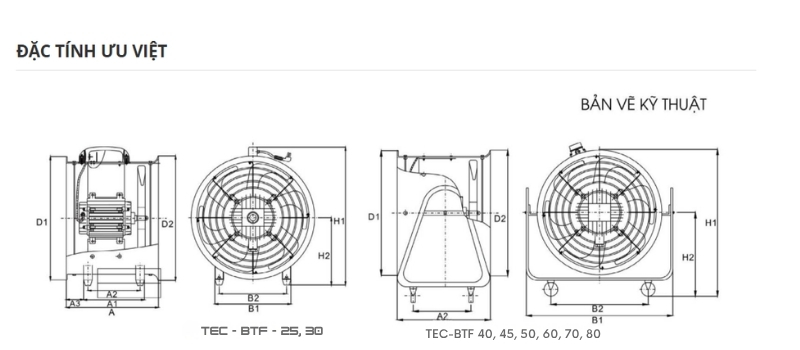

TEC-BTF cung cấp nhiều kích thước đường kính, từ 250 đến 600 mm, giúp lựa chọn thiết bị theo lưu lượng, áp suất và không gian lắp đặt. Model nhỏ phù hợp thông gió cục bộ, trong khi TEC-BTF-50 và TEC-BTF-60 đáp ứng nhu cầu trao đổi khí lớn tại nhà máy hoặc công trình ngầm.

Dải áp suất từ 295 đến 780 Pa cho phép quạt làm việc với ống gió mềm hoặc đường dẫn có mức trở lực nhất định. Phiên bản TEC-BTF-40-HP tạo áp suất cao hơn dòng tiêu chuẩn, phù hợp khi cần đẩy khí qua đường ống dài hơn hoặc hệ thống có nhiều tổn thất cục bộ.

Thiết kế cơ động giúp quạt được đưa đến gần khu vực phát sinh hơi khí thay vì phải xây dựng hệ thống ống gió cố định. Điều này đặc biệt hữu ích trong công tác vệ sinh bồn, sửa chữa đường ống, bảo trì hầm kỹ thuật và thông khí tạm thời tại công trường.

Ứng dụng của quạt thông gió chống cháy nổ BTF

Quạt chống nổ dùng trong dầu khí, hóa chất, luyện kim và công trình kín

Quạt thông gió chống cháy nổ TEC-BTF phù hợp với hệ thống thông khí trong kho chứa dung môi, nhà máy hóa chất, xưởng sơn, khu vực dầu khí, nhà máy luyện kim, công nghiệp quân sự, cơ sở đóng tàu và những vị trí có hơi khí dễ cháy.

Trong khoang tàu, bồn chứa hoặc hầm kỹ thuật, quạt có thể cấp không khí sạch vào bên trong hoặc hút hơi khí ra vị trí xử lý. Đối với công trình ngầm, thiết bị hỗ trợ giảm khí tù đọng, hơi nóng và mùi trong quá trình thi công hoặc bảo trì. Các nhóm ngành dầu khí, hóa chất, luyện kim, y tế và quân sự cũng được trang sản phẩm tham khảo xác định là ứng dụng của dòng BTF.

Quạt không nên sử dụng để hút trực tiếp vật liệu dạng hạt, bụi mài mòn nồng độ cao hoặc hóa chất có khả năng ăn mòn nhôm và kim loại nếu chưa đánh giá vật liệu. Trong môi trường bụi dễ nổ, cần xác nhận chứng nhận của thiết bị có bao phủ nhóm bụi và vùng nguy hiểm tương ứng hay chỉ áp dụng cho khí, hơi dễ cháy.

Hướng dẫn lựa chọn quạt chống cháy nổ BTF

Chọn quạt chống cháy nổ theo phân vùng nguy hiểm và điểm làm việc

Trước tiên, cần xác định lưu lượng thông gió yêu cầu dựa trên thể tích khu vực, tốc độ phát sinh hơi khí và nồng độ giới hạn cần kiểm soát. Sau đó tính tổng tổn thất áp suất qua ống mềm, co nối, lưới bảo vệ, cửa hút và thiết bị xử lý để lựa chọn đúng điểm làm việc.

Quan trọng hơn, việc chọn quạt hút chống cháy nổ không thể chỉ dựa trên đường kính và công suất. Hồ sơ kỹ thuật phải phù hợp với phân vùng nguy hiểm, loại khí hoặc bụi, nhóm thiết bị, cấp nhiệt độ và nhiệt độ môi trường thực tế. Hệ thống IECEx cũng nhấn mạnh việc chứng nhận thiết bị, năng lực lắp đặt, kiểm tra và bảo trì thiết bị sử dụng trong môi trường khí quyển nổ.

Khi sử dụng thông tin ATEX của sản phẩm tham khảo, cần yêu cầu bản chứng nhận có số hiệu rõ ràng và kiểm tra ký hiệu Ex trên nhãn motor hoặc thiết bị. Chứng nhận phải áp dụng đúng model, không nên sử dụng chứng nhận của một sản phẩm khác trong cùng dòng để thay thế.

Lắp đặt và bảo trì quạt chống nổ TEC-BTF

Quạt thông gió chống cháy nổ cần được đấu điện và kiểm tra bởi nhân sự phù hợp

Quạt phải được đặt trên bề mặt ổn định, bảo đảm khoảng trống tại cửa hút và cửa thổi. Nếu sử dụng ống mềm, ống cần có kích thước tương ứng với cửa quạt, được nối chắc chắn và hạn chế các đoạn gấp làm tăng tổn thất áp suất.

Nguồn điện, cáp, hộp nối, đầu siết cáp, công tắc và thiết bị bảo vệ phải phù hợp với khu vực nguy hiểm. Không được tự ý thay motor, công tắc hoặc phụ kiện điện thông thường vì có thể làm mất tính đồng bộ của cấu hình phòng nổ.

Trong quá trình bảo trì, cần ngắt nguồn và xác nhận khu vực an toàn trước khi mở lưới bảo vệ. Cánh quạt phải được vệ sinh định kỳ để tránh bám bụi không đều gây mất cân bằng. Đồng thời cần kiểm tra tiếng ồn, rung động, bu lông, dây điện và tình trạng nhãn chứng nhận. IECEx xác định năng lực của nhân sự lắp đặt, kiểm tra, bảo trì và sửa chữa thiết bị Ex là yếu tố quan trọng để giảm rủi ro trong khu vực nguy hiểm.

Kết luận về quạt chống cháy nổ BTF

Quạt chống nổ TEC-BTF là giải pháp thông gió cơ động cho môi trường đặc thù

Quạt chống cháy nổ BTF là giải pháp thông gió hướng trục cơ động, phù hợp cho các khu vực có nguy cơ xuất hiện khí hoặc hơi dễ cháy. Dòng sản phẩm TEC-BTF có đường kính từ 250 đến 600 mm, lưu lượng lớn, khả năng nối ống linh hoạt và nhiều cấu hình công suất để đáp ứng từng điều kiện vận hành.

Với vỏ kim loại, cánh hợp kim nhôm, truyền động trực tiếp và cấu hình động cơ phòng nổ, TEC-BTF có thể sử dụng trong ngành dầu khí, hóa chất, luyện kim, đóng tàu và công trình ngầm. Hiệu quả và mức độ an toàn của hệ thống phụ thuộc vào việc lựa chọn đúng model, xác nhận chứng nhận Ex, phân vùng nguy hiểm và tuân thủ quy trình lắp đặt, vận hành, bảo trì.
