QUẠT THÔNG GIÓ NỐI ỐNG KFV – Quạt ly tâm dạng hộp hai cấp tốc độ, vận hành êm

Quạt thông gió nối ống KFV là dòng quạt ly tâm dạng hộp cabinet, sử dụng cánh lồng sóc và động cơ truyền động trực tiếp hai cấp tốc độ. Sản phẩm được thiết kế để hút khí, cấp khí tươi và vận chuyển không khí qua hệ thống ống gió trong căn hộ, văn phòng, nhà hàng, khách sạn, thư viện, phòng họp và các khu vực yêu cầu độ ồn thấp.

Khác với quạt hướng trục thông thường, quạt thông gió ly tâm KFV tạo áp suất tốt hơn để khắc phục trở lực của đường ống, co cút, van gió và miệng hút. Kết cấu dạng hộp vuông hoặc chữ nhật giúp bảo vệ motor và cụm cánh bên trong, đồng thời thuận tiện bố trí trên trần kỹ thuật. Dòng sản phẩm có tám model, lưu lượng từ 145 đến 1.900 m³/h, áp suất tĩnh tối đa từ 115 đến 490 Pa và công suất từ 17 đến 390 W

Bảng thông số kỹ thuật quạt KFV

Thông số quạt thông gió nối ống TEC-KFV

Các mã trong bảng tham khảo được chuyển sang quy tắc đặt mã riêng như sau: KFV-12DP → TEC-KFV-12DP; các model còn lại được chuyển đổi tương tự và giữ nguyên phần kích thước cùng hậu tố DP.

Giá trị Max và Min tương ứng với hai cấp vận hành của quạt. Khi thiết kế hệ thống, cấp tốc độ cao nên được kiểm tra theo lưu lượng và áp suất lớn nhất; cấp thấp có thể sử dụng khi số người, tải mùi hoặc nhu cầu thông gió giảm.

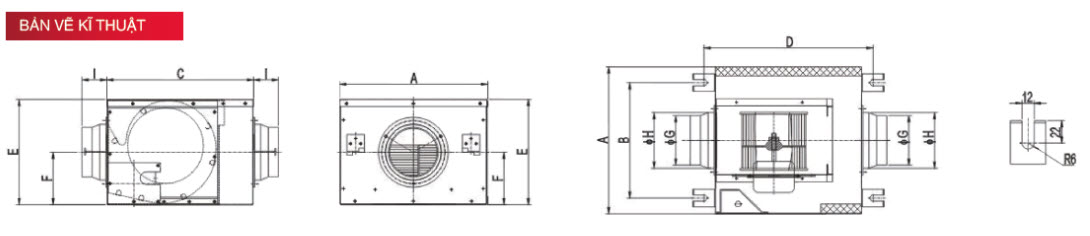

Bảng kích thước quạt KFV

Kích thước quạt thông gió công nghiệp vuông dạng hộp TEC-KFV

Đơn vị các kích thước A–I và đường kính kết nối: mm.

Cấu tạo quạt thông gió nối ống KFV

Quạt thông gió vuông sử dụng cánh ly tâm lồng sóc

Thân quạt có hình hộp vuông hoặc chữ nhật, bao kín cụm cánh và động cơ. Kết cấu này giúp hạn chế tiếp xúc trực tiếp với các bộ phận quay, giảm ảnh hưởng của va chạm cơ học và tạo bề mặt thuận tiện cho việc lau chùi.

Cần phân biệt KFV với dòng quạt vuông gắn tường. KFV là quạt thông gió vuông dạng hộp cabinet nhưng sử dụng cánh ly tâm và hai cổ nối ống tròn; sản phẩm không phải quạt hướng trục khung vuông có cửa chớp thường dùng để thông gió trực tiếp qua tường.

Cánh ly tâm lồng sóc gồm nhiều lá cánh nhỏ phân bố quanh bánh công tác. Không khí được hút vào vùng tâm cánh, sau đó gia tốc và đẩy ra nhờ lực ly tâm. Kết cấu này giúp quạt tạo được áp suất cao hơn quạt hướng trục cùng kích thước, phù hợp với hệ thống có đường ống và phụ kiện gây tổn thất áp suất.

Motor được lắp bên trong hộp quạt và truyền động trực tiếp đến bánh công tác. Việc không sử dụng dây đai giúp giảm số lượng chi tiết cơ khí, hạn chế tổn thất truyền động và giảm yêu cầu bảo dưỡng định kỳ. Theo nguồn tham khảo, thân vỏ được chế tạo từ kim loại, bề mặt phẳng và xử lý bảo vệ nhằm tăng độ bền, trong khi motor có cảm biến bảo vệ quá nhiệt.

Nguyên lý hoạt động của quạt KFV

Quạt thông gió công nghiệp vuông tạo áp suất cho hệ thống ống gió

Khi motor hoạt động, bánh công tác ly tâm quay và tạo vùng áp suất thấp tại cửa hút. Không khí từ phòng được hút qua miệng gió, đi vào đường ống và qua cổ hút của quạt. Sau khi đi vào bánh công tác, dòng khí được gia tốc rồi chuyển đến cửa đẩy để tiếp tục di chuyển qua hệ thống ống gió.

Khả năng tạo áp suất từ 115 đến 490 Pa cho phép TEC-KFV khắc phục một mức trở lực nhất định của đường ống, van điều chỉnh, miệng gió và các đoạn co. Tuy nhiên, lưu lượng thực tế tại công trình thường thấp hơn lưu lượng danh định nếu đường ống quá dài, có nhiều co gấp hoặc tiết diện ống nhỏ hơn cổ kết nối của quạt.

Hai cấp tốc độ giúp hệ thống vận hành linh hoạt. Cấp cao được sử dụng khi cần hút mùi nhanh hoặc khi không gian có đông người. Cấp thấp phù hợp với chế độ thông gió duy trì, giúp giảm công suất tiêu thụ và mức ồn.

Ưu điểm của quạt thông gió nối ống KFV

Quạt thông gió hút mùi có độ ồn thấp và kích thước gọn

Ưu điểm nổi bật của TEC-KFV là độ ồn thấp. Model nhỏ nhất có mức ồn tham khảo từ 17 đến 21 dB(A), trong khi model lớn nhất nằm trong khoảng 40–43 dB(A). Nhờ đó, sản phẩm phù hợp với căn hộ, phòng họp, thư viện, khách sạn và văn phòng, nơi tiếng ồn của hệ thống cơ điện cần được kiểm soát.

Kết cấu hộp kín giúp giảm tiếng ồn phát trực tiếp từ motor và bánh công tác ra không gian xung quanh. Cánh lồng sóc tạo dòng khí ổn định, trong khi hai đầu nối tròn giúp quạt dễ kết nối với ống gió mềm hoặc ống gió tròn.

Dải model rộng cho phép lựa chọn lưu lượng từ 145 đến 1.900 m³/h. Người thiết kế có thể sử dụng model nhỏ cho phòng vệ sinh, phòng kho hoặc căn hộ; model lớn hơn phù hợp nhà hàng, văn phòng, phòng họp và hệ thống hút mùi tập trung.

Ứng dụng của quạt KFV

Quạt hút công nghiệp vuông cho căn hộ, nhà hàng và văn phòng

Quạt thông gió hút mùi KFV có thể sử dụng để hút mùi trong phòng vệ sinh, phòng thay đồ, pantry, khu vực sinh hoạt chung và không gian dịch vụ. Trong văn phòng hoặc phòng họp, quạt hỗ trợ hút khí tù đọng và kết hợp với hệ thống cấp khí tươi để duy trì chất lượng không khí.

Tại khách sạn và căn hộ, quạt có thể lắp trên trần kỹ thuật, kết nối nhiều miệng hút với đường ống chính. Kết cấu nhỏ gọn giúp thiết bị không chiếm nhiều chiều cao trần và hạn chế ảnh hưởng đến thiết kế nội thất.

Trang sản phẩm tham khảo xác định khách sạn, nhà hàng, văn phòng, thư viện và khu vui chơi là những nhóm ứng dụng điển hình của KFV, đặc biệt tại các vị trí yêu cầu độ ồn thấp.

Đối với bếp có nhiều dầu mỡ, quạt không nên hút trực tiếp khí bếp nếu chưa có chụp hút, lưới lọc mỡ và phương án vệ sinh phù hợp. Dầu mỡ bám vào cánh lồng sóc có thể làm mất cân bằng, giảm lưu lượng và tăng nguy cơ quá nhiệt. Sản phẩm cũng không mặc định phù hợp với khí ăn mòn, bụi dễ cháy hoặc khói nhiệt độ cao.

Hướng dẫn lựa chọn quạt KFV

Lựa chọn quạt thông gió ly tâm theo lưu lượng và áp suất

Lưu lượng quạt cần được xác định theo thể tích phòng, số lần trao đổi khí, số người sử dụng và lượng mùi phát sinh. Sau khi có lưu lượng, cần tính tổn thất áp suất qua toàn bộ tuyến ống, gồm ống thẳng, co cút, côn thu, van gió, miệng hút và cửa xả.

Không nên chọn quạt chỉ theo đường kính ống. Chẳng hạn, TEC-KFV-19DP, TEC-KFV-20DP và TEC-KFV-23DP cùng sử dụng cổ nối Ø200 mm nhưng có lưu lượng, công suất và áp suất khác nhau. Model phải được lựa chọn theo điểm làm việc thực tế của hệ thống.

Với tuyến ống ngắn và ít phụ kiện, có thể ưu tiên model có áp suất vừa đủ để giảm điện năng và tiếng ồn. Với đường ống dài hoặc có nhiều miệng hút, cần lựa chọn model có áp suất cao hơn và bố trí van cân bằng tại từng nhánh.

Lắp đặt và bảo trì quạt KFV

Quạt thông gió nối ống cần có khớp mềm và cửa kiểm tra

Quạt nên được treo bằng ty ren hoặc giá đỡ chắc chắn, có đệm cao su chống rung tại các điểm tiếp xúc. Hai đầu quạt nên lắp khớp nối mềm để hạn chế truyền rung động sang hệ thống ống và trần công trình.

Cần bố trí cửa thăm đủ lớn để tiếp cận motor, cánh và hộp điện. Không lắp quạt ở vị trí bị che kín hoàn toàn vì sẽ gây khó khăn khi vệ sinh hoặc sửa chữa. Hướng dòng khí trên thân quạt phải trùng với hướng thiết kế của đường ống.

Trong quá trình bảo trì, cần kiểm tra bụi bám trên cánh, độ chắc của bu lông, tình trạng dây điện, tiếng ồn và nhiệt độ motor. Bụi hoặc dầu mỡ bám không đều có thể gây mất cân bằng động và làm tăng rung. Phải ngắt nguồn điện hoàn toàn trước khi mở thân quạt hoặc tiếp cận bánh công tác.

Kết luận về quạt thông gió nối ống KFV

Quạt thông gió nối ống TEC-KFV vận hành êm và dễ tích hợp

Quạt thông gió nối ống KFV là giải pháp phù hợp cho hệ thống cần thiết bị nhỏ gọn, độ ồn thấp và khả năng tạo áp suất tốt hơn quạt hướng trục thông thường. Dòng sản phẩm gồm tám model từ TEC-KFV-12DP đến TEC-KFV-28DP, đáp ứng lưu lượng tối đa từ 180 đến 1.900 m³/h.

Với cánh ly tâm lồng sóc, thân dạng hộp cabinet, động cơ trực tiếp hai cấp tốc độ và cổ nối ống tròn, TEC-KFV đáp ứng hiệu quả các ứng dụng quạt thông gió ly tâm, quạt thông gió vuông dạng hộp, quạt thông gió hút mùi và thông gió nối ống cho căn hộ, khách sạn, văn phòng, nhà hàng cùng nhiều công trình dân dụng.
