QUẠT THÔNG GIÓ GẮN TRẦN NỐI ỐNG TEC-BPT10 – Thiết kế gọn, vận hành êm, hút mùi hiệu quả

Quạt thông gió gắn trần nối ống TEC-BPT10 là dòng quạt hút âm trần có mặt nạ vuông, sử dụng bánh công tác ly tâm và cổ nối ống tròn Ø100 mm. Sản phẩm được thiết kế để hút mùi, hơi ẩm và không khí tù đọng tại các khu vực cần duy trì sự thông thoáng nhưng yêu cầu thiết bị có kích thước gọn, độ ồn thấp và tính thẩm mỹ cao.

Dòng TEC-BPT10 gồm hai model TEC-BPT10-11 và TEC-BPT10-15, đáp ứng lưu lượng tương ứng 126 m³/h và 168 m³/h. Thân quạt bằng kim loại sơn tĩnh điện, mặt nạ sử dụng nhựa PP, động cơ ổ bi khép kín và cánh ly tâm lồng sóc bằng nhôm giúp thiết bị vận hành ổn định, tạo áp suất phù hợp cho hệ thống ống gió ngắn. Van chặn gió tích hợp phía sau hạn chế không khí và mùi từ bên ngoài thổi ngược vào phòng khi quạt ngừng hoạt động.

Cấu tạo quạt thông gió gắn trần TEC-BPT10

Quạt thông gió vuông kết hợp thân kim loại và mặt nạ nhựa PP

TEC-BPT10 có kết cấu gồm thân quạt kim loại, bánh công tác ly tâm, động cơ, cổ nối ống, van điều tiết và mặt nạ trang trí. Thân quạt được xử lý bằng công nghệ sơn tĩnh điện, giúp tăng khả năng bảo vệ bề mặt, hạn chế ăn mòn và nâng cao độ bền trong môi trường có độ ẩm.

Mặt nạ quạt có hình vuông, được sản xuất từ nhựa PP có độ bền tốt và bề mặt dễ vệ sinh. Thiết kế lưới mặt đơn giản tạo sự đồng bộ với trần thạch cao, trần nhôm hoặc nhiều phong cách nội thất khác nhau. Người sử dụng có thể tháo mặt nạ để lau chùi mà không cần tháo toàn bộ thân quạt khỏi trần.

Bánh công tác ly tâm sử dụng cánh lồng sóc bằng nhôm. Khi cánh quay, không khí được hút vào qua mặt dưới của quạt, đi vào tâm bánh công tác, sau đó được gia tốc và đẩy ra cổ nối ống nhờ lực ly tâm. Nguyên lý này giúp quạt tạo áp suất tốt hơn các loại quạt hướng trục âm trần có cùng kích thước, phù hợp với hệ thống cần dẫn khí ra vị trí xả qua đường ống.

Nguyên lý hoạt động của quạt TEC-BPT10

Quạt thông gió hút mùi tạo dòng khí ổn định qua đường ống

Khi động cơ hoạt động, bánh công tác quay tạo vùng áp suất thấp tại mặt hút. Không khí chứa hơi ẩm, mùi hoặc nhiệt lượng trong phòng được hút qua mặt nạ, đi vào thân quạt và được đẩy qua cổ nối Ø100 mm đến cửa xả bên ngoài.

So với phương án chỉ lắp quạt hút trực tiếp qua tường, cấu hình âm trần nối ống cho phép bố trí miệng hút tại vị trí tối ưu hơn. Thiết bị có thể được đặt phía trên trần, trong khi đường ống dẫn khí đến tường ngoài hoặc trục kỹ thuật, nhờ đó hạn chế ảnh hưởng đến kiến trúc và không gian sử dụng.

Van điều tiết được lắp tại đường xả giúp đóng đường khí khi quạt dừng. Bộ phận này hạn chế gió ngoài trời, mùi từ trục kỹ thuật hoặc không khí tại các khu vực khác đi ngược vào phòng. Đây là chi tiết quan trọng đối với hệ thống hút mùi dùng chung trục hoặc các vị trí có sự chênh lệch áp suất giữa hai phía đường ống.

Đặc điểm nổi bật của quạt thông gió TEC-BPT10

Quạt thông gió gắn trần vận hành êm và tiết kiệm không gian

Thiết kế âm trần gọn gàng: Phần thân quạt và đường ống được bố trí phía trên trần, chỉ để lộ mặt nạ vuông tại khu vực sử dụng. Giải pháp này không chiếm diện tích tường và phù hợp với không gian yêu cầu tính thẩm mỹ.

Độ ồn thấp: Hai model có mức ồn từ 40 đến 42 dB. Đây là mức phù hợp cho phòng ngủ, phòng họp, văn phòng và những khu vực cần hạn chế tiếng ồn từ thiết bị thông gió.

Cánh ly tâm tạo áp suất ổn định: Bánh công tác lồng sóc giúp TEC-BPT10 duy trì dòng khí qua đường ống tốt hơn quạt âm trần hướng trục thông thường. Model TEC-BPT10-15 đạt áp suất 105 Pa, thích hợp với tuyến ống có mức trở lực cao hơn TEC-BPT10-11.

Công suất tiêu thụ thấp: Công suất động cơ chỉ từ 26 đến 28 W, phù hợp với nhu cầu thông gió duy trì trong thời gian dài mà không gây tiêu thụ điện năng quá lớn.

Van chặn gió tích hợp: Van điều tiết giúp hạn chế mùi và không khí thổi ngược vào phòng khi quạt ngừng hoạt động.

Thuận tiện vệ sinh: Mặt nạ PP có thể tháo lắp đơn giản, hỗ trợ người sử dụng vệ sinh bụi bám mà không cần can thiệp sâu vào hệ thống.

Kết cấu bền chắc: Thân kim loại sơn tĩnh điện giúp bảo vệ cụm động cơ và bánh công tác, đồng thời duy trì độ cứng cho thiết bị trong suốt quá trình vận hành.

Ứng dụng của quạt thông gió gắn trần TEC-BPT10

Quạt thông gió hút mùi cho phòng ở, văn phòng và khu vực phụ trợ

TEC-BPT10 phù hợp với các không gian có nhu cầu hút khí cục bộ và dẫn khí qua đường ống. Tại phòng ngủ hoặc phòng làm việc, quạt giúp loại bỏ không khí tù đọng, hỗ trợ cải thiện sự lưu chuyển khí mà không tạo tiếng ồn lớn.

Trong phòng họp và văn phòng, thiết bị có thể được sử dụng để hút khí thải hoặc kết hợp với hệ thống cấp khí tươi. Việc thông gió cần được tính toán phù hợp với số người sử dụng, diện tích phòng và thời gian hoạt động.

Đối với phòng vệ sinh, phòng thay đồ hoặc khu vực có độ ẩm cao, TEC-BPT10 hỗ trợ hút mùi và hơi ẩm ra ngoài, góp phần hạn chế hiện tượng bí khí, ngưng tụ và mùi lưu lại trong không gian.

Sản phẩm cũng phù hợp với phòng kho nhỏ, căn hộ, khách sạn, cửa hàng và các khu vực phụ trợ trong công trình thương mại. Trang sản phẩm định hướng dòng BPT10 cho phòng ngủ, phòng họp và văn phòng nhờ đặc tính vận hành có độ ồn thấp.

Hướng dẫn lựa chọn quạt TEC-BPT10

Lựa chọn quạt thông gió gắn trần theo thể tích phòng và đường ống

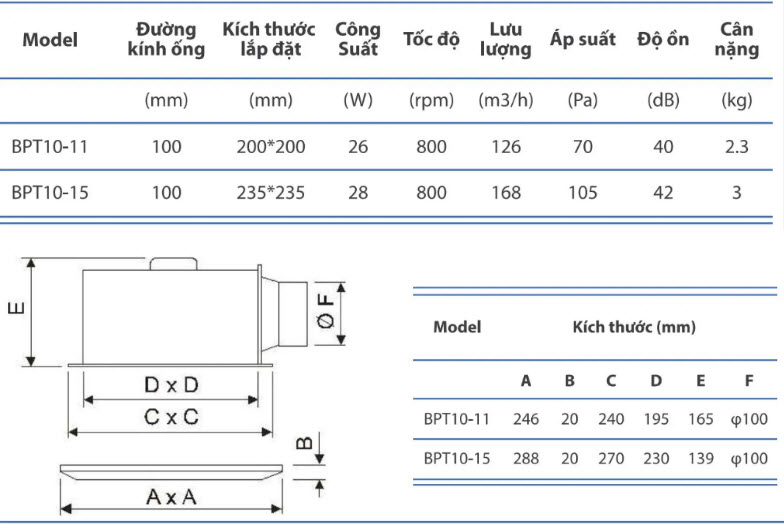

TEC-BPT10-11 có lưu lượng 126 m³/h, phù hợp với phòng nhỏ, đường ống ngắn và nhu cầu thông gió ở mức vừa phải. Model này có độ ồn 40 dB và công suất 26 W, thích hợp cho khu vực ưu tiên sự yên tĩnh.

TEC-BPT10-15 có lưu lượng 168 m³/h và áp suất 105 Pa, phù hợp với phòng lớn hơn hoặc hệ thống có tuyến ống dài hơn, nhiều phụ kiện hơn. Công suất 28 W và độ ồn 42 dB vẫn bảo đảm thiết bị vận hành tương đối êm.

Khi lựa chọn, cần xem xét đồng thời thể tích phòng, số lần trao đổi khí, chiều dài ống, số lượng co cút và vị trí cửa xả. Không nên chọn quạt chỉ dựa trên kích thước mặt nạ hoặc ô trần.

Đường ống quá dài, nhiều đoạn uốn hoặc bị thu nhỏ tiết diện sẽ làm tăng tổn thất áp suất và giảm lưu lượng thực tế. Với hệ thống phức tạp, cần tính toán trở lực để bảo đảm model được chọn có đủ áp suất tại điểm làm việc.

Lắp đặt quạt thông gió nối ống TEC-BPT10

Quạt thông gió vuông cần được bố trí đúng ô trần và hướng đường ống

Quạt nên được lắp trên khung trần hoặc giá đỡ riêng, không để toàn bộ trọng lượng thiết bị truyền trực tiếp lên tấm trần hoàn thiện. Thân quạt phải được cố định chắc chắn và cân bằng để hạn chế rung động.

Đường ống Ø100 mm cần được kết nối kín với cổ xả. Khi sử dụng ống mềm, nên kéo thẳng, hạn chế võng và gập góc. Mỗi đoạn co hoặc gấp khúc đều làm tăng trở lực, giảm lưu lượng và có thể khiến tiếng ồn tăng.

Cửa xả ngoài trời cần có chụp che mưa, lưới chắn côn trùng hoặc phụ kiện bảo vệ phù hợp. Không bố trí đầu xả quá gần cửa lấy khí, cửa sổ hoặc khu vực thường xuyên có người sử dụng.

Cần chừa khoảng trống phía trên trần để tháo thân quạt và kiểm tra động cơ khi cần thiết. Mặt nạ nên được vệ sinh định kỳ để duy trì tiết diện hút và bảo đảm tính thẩm mỹ.

Kết luận về quạt thông gió gắn trần TEC-BPT10

Quạt thông gió hút mùi TEC-BPT10 nhỏ gọn, êm và dễ lắp đặt

Quạt thông gió gắn trần nối ống TEC-BPT10 là giải pháp phù hợp cho các công trình cần thiết bị hút khí âm trần có kích thước gọn, độ ồn thấp và khả năng kết nối đường ống linh hoạt.

Dòng sản phẩm gồm TEC-BPT10-11 và TEC-BPT10-15, đáp ứng lưu lượng từ 126 đến 168 m³/h, áp suất từ 70 đến 105 Pa và mức ồn từ 40 đến 42 dB. Với thân kim loại sơn tĩnh điện, mặt nạ PP, bánh công tác ly tâm bằng nhôm và van chặn gió tích hợp, TEC-BPT10 đáp ứng hiệu quả nhu cầu quạt thông gió gắn trần, quạt thông gió vuông và quạt thông gió hút mùi cho nhà ở, văn phòng cùng nhiều công trình dân dụng, thương mại.
