QUẠT THÔNG GIÓ NỐI ỐNG TEC-ECPL – Thiết kế âm trần nhỏ gọn, hút khí hiệu quả

Quạt thông gió nối ống TEC-ECPL là dòng quạt gắn trần có mặt hút vuông và cổ nối ống tròn, chuyên dùng để hút mùi, loại bỏ hơi ẩm và tăng cường trao đổi không khí trong văn phòng, căn hộ, khách sạn, phòng họp, phòng vệ sinh cùng các công trình dân dụng và thương mại.

Sản phẩm sử dụng bánh công tác ly tâm, tạo lực hút và áp suất ổn định hơn nhiều loại quạt âm trần cánh hướng trục thông thường. Thân quạt bằng nhựa PP có trọng lượng nhẹ, không bị oxy hóa và thuận tiện lắp đặt phía trên trần. Dòng TEC-ECPL gồm nhiều kích thước từ 200 × 200 mm đến 400 × 400 mm, lưu lượng đạt 230–640 m³/h và công suất chỉ từ 30–55 W.

Cấu tạo quạt thông gió nối ống TEC-ECPL

Quạt thông gió gắn trần sử dụng thân nhựa PP bền và nhẹ

TEC-ECPL có kết cấu gồm mặt hút vuông, thân quạt, bánh công tác ly tâm, động cơ truyền động trực tiếp và cổ nối ống tròn. Toàn bộ thân quạt được bố trí phía trên trần, trong khi phần mặt nạ vuông nằm bên dưới, tạo sự gọn gàng cho không gian nội thất.

Nhựa PP có trọng lượng nhẹ, không bị gỉ như thép carbon và phù hợp với môi trường thông gió dân dụng có độ ẩm. Khối lượng thiết bị thấp cũng giúp giảm tải cho hệ khung trần và thuận tiện hơn trong quá trình vận chuyển, thi công hoặc tháo lắp bảo dưỡng.

Bánh công tác ly tâm hút không khí từ mặt dưới, đưa dòng khí vào vùng tâm cánh rồi đẩy ra cổ nối theo phương ngang. Cấu tạo này giúp quạt tạo lực hút ổn định và vận chuyển không khí qua một đoạn đường ống tốt hơn quạt âm trần cánh hướng trục cơ bản.

Các phiên bản TEC-ECPL có nhiều kiểu mặt hút, gồm mặt khuếch tán, mặt lưới tổ ong hoặc kiểu mặt kín trang trí. Sự đa dạng về thiết kế giúp sản phẩm thích ứng với trần thạch cao, trần nhôm và nhiều phong cách kiến trúc khác nhau.

Nguyên lý hoạt động của quạt TEC-ECPL

Quạt thông gió âm trần hút mùi và hơi ẩm qua đường ống

Khi động cơ hoạt động, bánh công tác quay và hình thành vùng áp suất thấp tại mặt hút. Không khí chứa mùi, hơi ẩm hoặc nhiệt lượng trong phòng được hút qua mặt nạ, đi vào tâm bánh công tác rồi chuyển hướng về cổ nối ống.

Dòng khí tiếp tục di chuyển trong đường ống Ø100 mm hoặc Ø150 mm đến cửa xả ngoài trời hoặc trục thông gió của công trình. Với áp suất tham khảo từ 20 đến 100 Pa, TEC-ECPL phù hợp với đường ống ngắn, tiết diện đúng thiết kế và số lượng co cút hạn chế.

Lưu lượng thực tế sẽ giảm khi đường ống quá dài, có nhiều đoạn uốn hoặc bị thu nhỏ tiết diện. Vì vậy, cần bố trí tuyến ống ngắn và thẳng nhất có thể, đồng thời lựa chọn đúng model theo tổng trở lực của hệ thống.

Để quá trình hút khí diễn ra hiệu quả, phòng cần có đường cấp khí bù qua khe cửa, cửa lấy gió hoặc hệ thống cấp khí riêng. Khi không có đủ khí bù, quạt có thể tạo áp suất âm lớn trong phòng nhưng lưu lượng hút thực tế vẫn thấp.

Ưu điểm của quạt thông gió TEC-ECPL

Quạt thông gió âm trần có công suất thấp và hiệu quả vận hành cao

TEC-ECPL sử dụng động cơ công suất từ 30 đến 55 W nhưng đạt lưu lượng từ 230 đến 640 m³/h. Đặc tính này phù hợp với các công trình cần vận hành thông gió thường xuyên nhưng vẫn ưu tiên kiểm soát điện năng tiêu thụ.

Mặt quạt vuông có thiết kế gọn, dễ bố trí đồng bộ với hệ thống đèn, điều hòa và các thiết bị kỹ thuật trên trần. Thân quạt cùng đường ống được giấu phía trên, giúp không gian hoàn thiện có tính thẩm mỹ cao hơn phương án lắp quạt nổi trên tường.

Cấu tạo cánh ly tâm hỗ trợ nâng cao lực hút và giảm tiếng ồn khí động so với nhiều dòng quạt âm trần sử dụng cánh hướng trục thông thường. Đây là lợi thế đáng chú ý khi quạt được lắp tại văn phòng, khách sạn, phòng họp hoặc khu vực gần không gian nghỉ ngơi.

Dải kích thước từ 200 × 200 mm đến 400 × 400 mm giúp chủ đầu tư lựa chọn linh hoạt theo diện tích phòng, lưu lượng cần thiết và khoảng không phía trên trần. Các model sử dụng nguồn điện một pha 220V/50Hz, phù hợp với hệ thống điện phổ biến trong công trình dân dụng và thương mại.

Ứng dụng của quạt thông gió nối ống TEC-ECPL

Quạt thông gió gắn trần cho văn phòng, khách sạn và công trình dân dụng

TEC-ECPL phù hợp với văn phòng, phòng họp, căn hộ, khách sạn, chung cư, phòng vệ sinh, phòng thay đồ và các khu vực phụ trợ. Thiết bị giúp hút mùi, giảm hơi ẩm và loại bỏ không khí tù đọng khỏi không gian sử dụng.

Trong phòng vệ sinh, quạt được bố trí gần khu vực thường xuyên phát sinh hơi ẩm và kết nối với đường ống dẫn ra trục kỹ thuật hoặc ngoài trời. Tại văn phòng và phòng họp, TEC-ECPL có thể đảm nhiệm chức năng hút khí thải, đồng thời làm việc cùng hệ thống cấp khí tươi để duy trì quá trình trao đổi không khí.

Trong khách sạn và căn hộ, thân quạt được giấu phía trên trần giúp hạn chế ảnh hưởng đến kiến trúc. Mặt hút vuông tạo sự đồng bộ với trần hoàn thiện, trong khi động cơ công suất nhỏ phù hợp với chế độ vận hành định kỳ hoặc liên tục.

TEC-ECPL nên được sử dụng trong môi trường sạch, không có lượng bụi lớn. Sản phẩm không phù hợp để hút trực tiếp dầu mỡ, bụi nặng, hơi hóa chất ăn mòn, khí nhiệt độ cao hoặc môi trường có nguy cơ cháy nổ. Yêu cầu lắp đặt trong môi trường sạch cũng được nêu trong tài liệu kỹ thuật của dòng sản phẩm.

Lựa chọn quạt TEC-ECPL theo kích thước

Từ quạt thông gió 20x20 đến quạt thông gió 400x400

TEC-ECPL-10-1 là lựa chọn phù hợp khi cần quạt thông gió 20x20, với kích thước danh nghĩa 200 × 200 mm, lưu lượng 230 m³/h và cổ nối Ø100 mm. Model thích hợp với phòng vệ sinh nhỏ, phòng kho hoặc khu vực phụ trợ có tuyến ống ngắn.

TEC-ECPL-12-1 có kích thước 250 × 250 mm và lưu lượng 260 m³/h, phù hợp với không gian cần mặt hút lớn hơn nhưng vẫn sử dụng đường ống Ø100 mm.

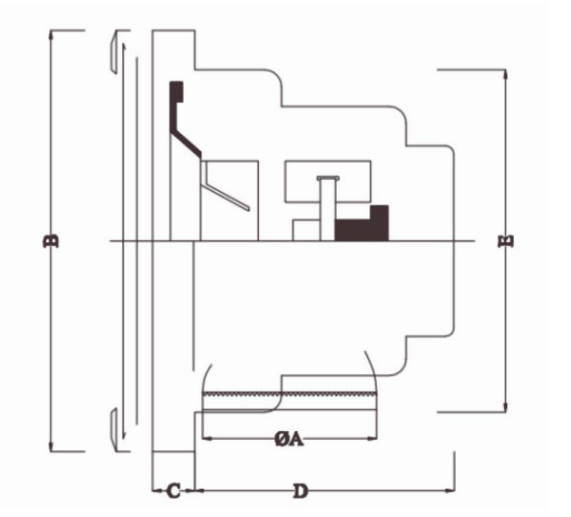

Đối với nhu cầu tìm kiếm quạt thông gió 30x30, có thể cân nhắc TEC-ECPL-16-1 kích thước 290 × 290 mm hoặc nhóm TEC-ECPL-18 kích thước 310 × 310 mm. Kích thước thực tế cần được đối chiếu với ô trần và bản vẽ kỹ thuật, không nên quy đổi hoàn toàn theo tên gọi thương mại.

TEC-ECPL-150-2 là model quạt thông gió 400x400, đạt lưu lượng 640 m³/h và sử dụng cổ nối Ø150 mm. Đây là cấu hình phù hợp với phòng lớn hơn hoặc khu vực cần tốc độ trao đổi khí cao.

Khi khách hàng tìm quạt thông gió 350x350, quạt thông gió 50x50 hoặc quạt thông gió vuông 600x600, cần xác định rõ đó là kích thước mặt nạ, kích thước ô chờ hay kích thước tổng thể của thiết bị. Dòng TEC-ECPL tiêu chuẩn có kích thước mặt từ 200 × 200 mm đến 400 × 400 mm; các kích thước lớn hơn cần lựa chọn dòng quạt khác phù hợp với lưu lượng và kết cấu lắp đặt.

Hướng dẫn lắp đặt và bảo trì TEC-ECPL

Quạt thông gió gắn trần cần được bố trí đúng ô chờ và hướng đường ống

Quạt cần được cố định vào khung trần hoặc hệ giá đỡ độc lập, không để toàn bộ trọng lượng thiết bị tác động trực tiếp lên tấm trần hoàn thiện. Mặt quạt phải được lắp cân bằng và che kín ô chờ để bảo đảm tính thẩm mỹ.

Đường ống cần có đường kính tương ứng với cổ nối của từng model. Khi sử dụng ống mềm, nên kéo thẳng và hạn chế các đoạn võng, gập hoặc co góc đột ngột. Mối nối giữa quạt và đường ống cần được làm kín để tránh rò rỉ và suy giảm lưu lượng.

Phía trên trần phải có đủ không gian cho thân quạt, đường ống và công tác bảo dưỡng. Nên bố trí cửa thăm tại vị trí dễ tiếp cận, đặc biệt khi quạt được lắp trong trần kín.

Mặt hút cần được vệ sinh định kỳ để loại bỏ bụi bám. Bụi tích tụ trên lưới làm giảm tiết diện hút, trong khi bụi bám không đều trên bánh công tác có thể gây rung, tăng tiếng ồn và làm giảm hiệu suất thiết bị.

Kết luận về quạt thông gió nối ống TEC-ECPL

Quạt thông gió âm trần TEC-ECPL nhỏ gọn và dễ tích hợp

Quạt thông gió nối ống TEC-ECPL là giải pháp phù hợp cho các công trình cần thiết bị hút khí gắn trần có kích thước nhỏ gọn, công suất thấp và khả năng kết nối đường ống linh hoạt.

Dòng sản phẩm gồm nhiều model từ TEC-ECPL-10-1 đến TEC-ECPL-150-2, đáp ứng kích thước mặt quạt từ 200 × 200 mm đến 400 × 400 mm và lưu lượng từ 230 đến 640 m³/h. Với thân nhựa PP, bánh công tác ly tâm và kết cấu âm trần thẩm mỹ, TEC-ECPL đáp ứng hiệu quả nhu cầu thông gió cho văn phòng, khách sạn, căn hộ, phòng họp và các công trình dân dụng.
