QUẠT THÔNG GIÓ NỐI ỐNG VUÔNG GÓC TEC-DPT90 – Giải pháp hút khí linh hoạt cho không gian hạn chế

Quạt thông gió nối ống vuông góc TEC-DPT90 là dòng quạt ly tâm nối ống có cửa hút và cửa đẩy bố trí lệch nhau 90 độ. Thiết kế đặc biệt này cho phép chuyển hướng dòng khí ngay bên trong thân quạt, giúp hệ thống thông gió thích ứng tốt với trần kỹ thuật thấp, góc tường, hộp kỹ thuật và những vị trí không đủ không gian để lắp quạt nối ống thẳng.

Sản phẩm đáp ứng dải lưu lượng từ 800 đến 5.000 m³/h, áp suất từ 200 đến 600 Pa và công suất từ 127 đến 2.350 W. Với thân kim loại chắc chắn, bánh công tác ly tâm, động cơ truyền động trực tiếp và cửa nối ống tròn từ Ø200 đến Ø300 mm, TEC-DPT90 phù hợp cho hệ thống hút mùi, hút khí nóng, thông gió văn phòng, nhà hàng, khách sạn, tầng hầm và nhiều công trình thương mại hoặc công nghiệp nhẹ.

Cấu tạo quạt thông gió nối ống vuông góc TEC-DPT90

Quạt thông gió nối ống sử dụng thân kim loại và bánh công tác ly tâm

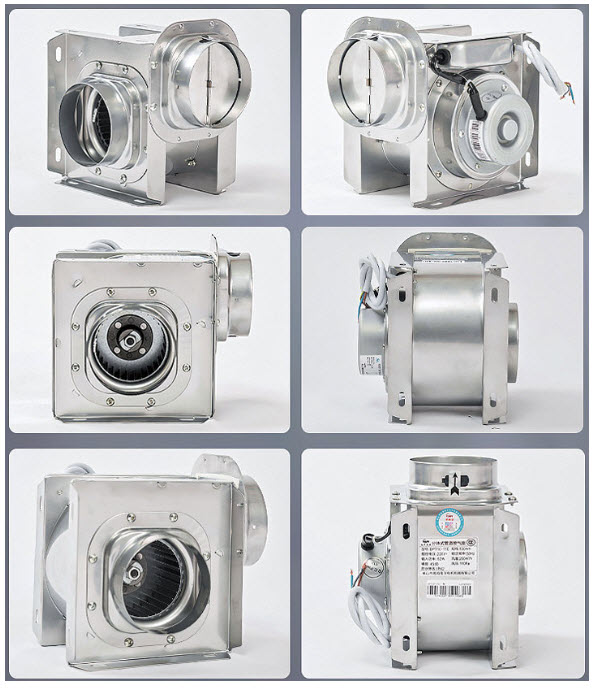

TEC-DPT90 có thân dạng hộp kim loại, bên trong bố trí bánh công tác ly tâm và động cơ truyền động trực tiếp. Một cửa nối được bố trí trên mặt bên, cửa còn lại nằm trên mặt vuông góc, tạo thành hướng chuyển động không khí 90 độ ngay trong thân thiết bị.

Bánh công tác gồm nhiều lá cánh nhỏ phân bố quanh tâm quay. Khi động cơ hoạt động, không khí được hút vào vùng tâm bánh công tác, sau đó được gia tốc và đẩy ra ngoài dưới tác dụng của lực ly tâm. Nguyên lý này giúp quạt tạo áp suất cao hơn quạt hướng trục thông thường và duy trì lưu lượng tốt hơn khi hệ thống có đường ống hoặc phụ kiện gây trở lực.

Động cơ được lắp trực tiếp với bánh công tác, không sử dụng dây curoa và puly. Kết cấu truyền động trực tiếp giúp giảm tổn thất cơ khí, hạn chế yêu cầu căn chỉnh dây đai và tạo tổng thể thiết bị nhỏ gọn hơn.

Thân kim loại bảo vệ cụm động cơ và bánh công tác khỏi va chạm trực tiếp, đồng thời tạo độ cứng cần thiết cho thiết bị. Bề mặt và vật liệu hoàn thiện cần được lựa chọn phù hợp với độ ẩm, mức độ ăn mòn và điều kiện lắp đặt của từng công trình.

Nguyên lý hoạt động của quạt TEC-DPT90

Quạt hút mùi nối ống chuyển hướng dòng khí trực tiếp trong thân quạt

Khi quạt vận hành, bánh công tác tạo áp suất âm tại cửa hút. Không khí chứa mùi, hơi nóng hoặc khí tù đọng được hút qua miệng gió và đường ống, sau đó đi vào tâm bánh công tác.

Dòng khí được gia tốc theo phương ly tâm và chuyển hướng sang cửa đẩy bố trí vuông góc. Không khí tiếp tục đi qua đường ống để xả ra ngoài hoặc đưa đến thiết bị xử lý phù hợp.

Việc chuyển hướng khí ngay trong thân quạt giúp giảm nhu cầu lắp thêm co vuông ở sát thiết bị. Trong những không gian kỹ thuật chật hẹp, một đoạn co rời có thể chiếm nhiều chiều cao và làm tăng trở lực hệ thống. TEC-DPT90 giải quyết đồng thời hai yêu cầu: đổi hướng đường ống và tạo áp suất vận chuyển khí.

Tuy nhiên, thiết kế 90 độ không loại bỏ hoàn toàn tổn thất áp suất. Lưu lượng thực tế vẫn phụ thuộc vào chiều dài ống, số lượng co còn lại, van gió, miệng hút, cửa xả và độ kín của toàn bộ hệ thống.

Ưu điểm nổi bật của quạt thông gió TEC-DPT90

Quạt thông gió vuông góc tối ưu không gian và hiệu suất đường ống

Tối ưu không gian kỹ thuật: Cửa hút và cửa đẩy vuông góc giúp quạt phù hợp với góc tường, trần thấp hoặc khu vực không thể bố trí tuyến ống thẳng.

Giảm số lượng phụ kiện: Thiết kế tích hợp hướng chuyển 90 độ giúp hạn chế sử dụng co nối ngay tại cửa quạt, từ đó đơn giản hóa quá trình thi công.

Tạo áp suất ổn định: Dải áp suất từ 200 đến 600 Pa đáp ứng các hệ thống ống gió có mức trở lực trung bình.

Lưu lượng đa dạng: Bảy model cung cấp lưu lượng từ 800 đến 5.000 m³/h, phù hợp với nhiều quy mô công trình khác nhau.

Kết cấu nhỏ gọn: Cụm động cơ và bánh công tác được đặt bên trong thân hộp, thuận tiện lắp trên trần hoặc trong không gian kỹ thuật.

Truyền động trực tiếp: Thiết kế không sử dụng dây đai giúp giảm các chi tiết cần bảo dưỡng và hạn chế tổn thất truyền động.

Thuận tiện vệ sinh: Các tấm thân được liên kết bằng vít, cho phép mở thiết bị để kiểm tra bánh công tác, động cơ và vệ sinh bụi bám. Trang sản phẩm cũng xác định khả năng tháo lắp, vệ sinh thuận tiện là một trong những ưu điểm của dòng quạt này.

Ứng dụng của quạt thông gió nối ống TEC-DPT90

Quạt thông gió hút mùi cho nhà hàng, khách sạn và văn phòng

TEC-DPT90 phù hợp với các hệ thống hút mùi tại nhà hàng, khu pantry, khu sơ chế và các không gian dịch vụ. Quạt có thể đặt trên trần hoặc trong hộp kỹ thuật, kết nối với miệng hút để đưa mùi ra vị trí xả phù hợp.

Trong văn phòng, phòng họp và khu thương mại, sản phẩm được sử dụng để hút khí tù đọng, cấp khí hoặc hỗ trợ lưu chuyển không khí qua hệ thống ống gió. Thiết kế vuông góc đặc biệt hữu ích tại các vị trí đường ống phải đổi hướng ngay sau quạt.

Tại khách sạn và căn hộ, TEC-DPT90 có thể phục vụ hệ thống thông gió phòng phụ trợ, phòng thay đồ, khu vệ sinh hoặc hành lang kỹ thuật. Trong tầng hầm và phòng máy, quạt hỗ trợ hút khí nóng và thông gió tại các khu vực có không gian lắp đặt hạn chế. Nhà hàng, khách sạn, văn phòng và tầng hầm cũng là những nhóm ứng dụng tiêu biểu của dòng sản phẩm.

Đối với khí bếp chứa nhiều dầu mỡ, hệ thống cần có chụp hút, lưới lọc mỡ và phương án vệ sinh định kỳ. Dầu mỡ bám trên bánh công tác có thể gây mất cân bằng, giảm lưu lượng và tăng tiếng ồn.

Sản phẩm không nên được sử dụng trực tiếp cho khói nhiệt độ cao, bụi dễ cháy, hơi hóa chất ăn mòn hoặc môi trường có nguy cơ cháy nổ nếu chưa có cấu hình kỹ thuật và chứng nhận tương ứng.

Hướng dẫn lựa chọn quạt TEC-DPT90

Lựa chọn quạt ly tâm nối ống theo lưu lượng và tổng trở lực

TEC-DPT90-20-55B phù hợp với hệ thống nhỏ, lưu lượng từ 800 đến 1.000 m³/h và tuyến ống có trở lực thấp.

TEC-DPT90-20-75 đáp ứng lưu lượng từ 1.200 đến 1.500 m³/h, phù hợp với văn phòng nhỏ, khu vệ sinh tập trung hoặc hệ thống hút mùi cục bộ.

TEC-DPT90-25-76 có áp suất cao hơn, phù hợp với hệ thống Ø250 mm cần vận chuyển khoảng 1.800–2.100 m³/h.

TEC-DPT90-25-250A đạt lưu lượng 2.500 m³/h và áp suất 400 Pa, thích hợp với đường ống có nhiều phụ kiện hoặc không gian lớn hơn.

TEC-DPT90-30-300A cung cấp lưu lượng 3.000 m³/h, phù hợp với nhà hàng, khu thương mại và hệ thống thông gió tập trung quy mô vừa.

TEC-DPT90-30-400A và TEC-DPT90-30-500B đáp ứng lưu lượng từ 4.000 đến 5.000 m³/h, áp suất lên đến 600 Pa, phù hợp với hệ thống có tải thông gió lớn hoặc tuyến ống dài hơn.

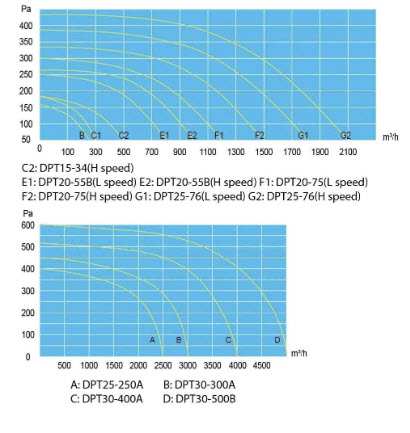

Không nên lựa chọn quạt chỉ theo đường kính cổ nối. Điểm làm việc cần được xác định từ giao điểm giữa đường đặc tính quạt và đường đặc tính trở lực của hệ thống. Việc chọn quạt quá lớn có thể làm tăng tiếng ồn và điện năng; chọn quạt thiếu áp suất khiến lưu lượng thực tế không đạt yêu cầu.

Lắp đặt và bảo trì quạt thông gió TEC-DPT90

Quạt thông gió nối ống vuông góc cần có khung đỡ và khớp nối mềm

Quạt cần được đặt trên giá đỡ hoặc treo bằng hệ khung chắc chắn, đủ khả năng chịu khối lượng thiết bị và lực rung khi khởi động. Không nên để toàn bộ tải trọng của đường ống tác động trực tiếp lên cửa nối của quạt.

Hai đầu kết nối nên sử dụng đoạn nối mềm để hạn chế truyền rung sang đường ống và kết cấu công trình. Các mối nối cần được làm kín nhằm tránh rò rỉ khí và suy giảm lưu lượng.

Cần bố trí khoảng trống phù hợp ở phía có tấm bảo trì. Việc lắp quạt sát tường hoặc bị bao kín hoàn toàn sẽ gây khó khăn khi cần vệ sinh bánh công tác hoặc kiểm tra động cơ.

Trong quá trình vận hành, cần kiểm tra định kỳ tiếng ồn, rung động, nhiệt độ động cơ, độ chắc của bu lông và tình trạng bám bụi trên bánh công tác. Bụi hoặc dầu mỡ tích tụ không đều có thể gây mất cân bằng động và ảnh hưởng đến tuổi thọ vòng bi.

Kết luận về quạt thông gió nối ống vuông góc TEC-DPT90

Quạt thông gió TEC-DPT90 linh hoạt cho hệ thống cần đổi hướng 90 độ

Quạt thông gió nối ống vuông góc TEC-DPT90 là giải pháp chuyên dụng cho các công trình cần chuyển hướng đường ống ngay tại vị trí đặt quạt. Kết cấu ly tâm giúp sản phẩm tạo áp suất ổn định, trong khi cửa hút và cửa đẩy vuông góc hỗ trợ tối ưu không gian kỹ thuật.

Dòng sản phẩm gồm bảy model, đáp ứng lưu lượng từ 800 đến 5.000 m³/h, áp suất từ 200 đến 600 Pa và đường kính kết nối từ Ø200 đến Ø300 mm. Với thân kim loại, truyền động trực tiếp và thiết kế dễ bảo trì, TEC-DPT90 phù hợp cho hệ thống hút mùi, thông gió văn phòng, nhà hàng, khách sạn, tầng hầm cùng nhiều công trình dân dụng và thương mại.
