QUẠT THÔNG GIÓ NỐI ỐNG SIÊU ÂM TEC-HDD – Hai cấp tốc độ, vận hành êm và tạo áp ổn định

Quạt thông gió nối ống siêu âm TEC-HDD là dòng quạt hỗn hợp dạng tròn, được phát triển cho các hệ thống cấp khí, hút khí và lưu chuyển không khí qua đường ống. Sản phẩm kết hợp khả năng tạo lưu lượng của quạt hướng trục với đặc tính tăng áp của quạt ly tâm, giúp duy trì dòng khí ổn định khi hệ thống có đường ống, co nối, van gió hoặc miệng hút.

Dòng TEC-HDD gồm ba model TEC-HDD-100/125P, TEC-HDD-150P và TEC-HDD-200P, đáp ứng lưu lượng từ 248 đến 840 m³/h, áp suất tối đa 352 Pa và mức ồn thấp nhất 22 dB. Thân quạt bằng nhựa PP, động cơ truyền động trực tiếp, hai cấp tốc độ cùng kết cấu hấp thụ âm bên trong giúp thiết bị phù hợp với văn phòng, khách sạn, bệnh viện, phòng họp, căn hộ và các khu vực yêu cầu kiểm soát tiếng ồn.

Tên gọi “siêu âm” thể hiện khả năng giảm tiếng ồn và hạn chế âm thanh phát tán trong quá trình vận hành. TEC-HDD không phải thiết bị tạo sóng siêu âm mà là dòng quạt thông gió nối ống được tối ưu về khí động học, vật liệu và cấu trúc tiêu âm.

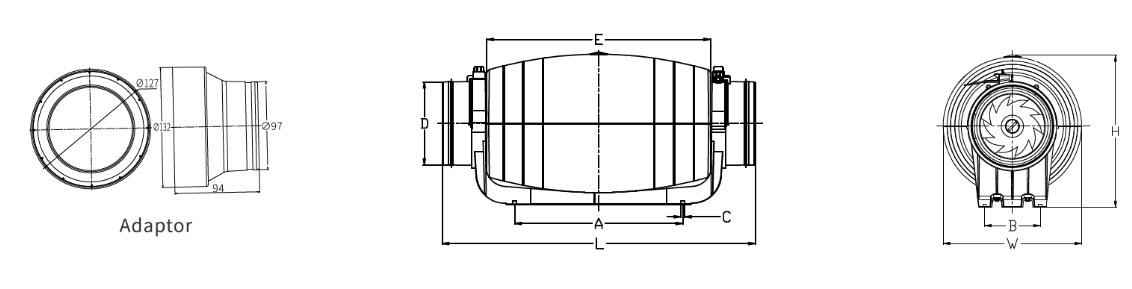

Cấu tạo của quạt thông gió nối ống siêu âm TEC-HDD

Quạt thông gió sử dụng bánh công tác hỗn hợp và cấu trúc hấp thụ âm

TEC-HDD có thân dạng trụ tròn, được chế tạo từ nhựa PP có trọng lượng nhẹ, khả năng cách điện tốt và không bị oxy hóa như thân thép thông thường. Cấu trúc thân gồm các đoạn ghép kín, giúp giảm rò rỉ khí và thuận tiện khi lắp trực tiếp trên đường ống.

Bánh công tác được thiết kế theo nguyên lý khí động học hỗn hợp. Không khí đi vào theo phương dọc trục, sau đó được cánh quạt gia tốc và tăng áp trước khi đi qua cửa đẩy. Đặc tính này giúp quạt tạo áp suất cao hơn dòng hướng trục cơ bản nhưng vẫn duy trì lưu lượng tương đối lớn trong một kết cấu gọn.

Bên trong thân quạt được bố trí hai lớp cấu trúc tiêu âm dạng lỗ và khoang hấp thụ âm. Cấu trúc này giúp giảm tiếng ồn truyền trực tiếp từ motor, bánh công tác và dòng khí ra môi trường xung quanh. Model nhỏ nhất có mức ồn chỉ 22 dB ở chế độ thấp, trong khi model lớn nhất đạt tối đa 35 dB ở chế độ cao.

Motor được đặt tại trung tâm bánh công tác và truyền động trực tiếp, không sử dụng dây curoa hoặc puly. Thiết kế này giảm tổn thất cơ khí, hạn chế phát sinh tiếng ồn từ hệ truyền động và đơn giản hóa quá trình bảo trì.

Van điều tiết bên trong hỗ trợ ngăn không khí ô nhiễm, mùi và côn trùng đi ngược vào phòng khi thiết bị dừng hoạt động. Để van hoạt động hiệu quả, quạt phải được lắp đúng chiều dòng khí và đường ống cần được làm kín tại các vị trí kết nối.

Nguyên lý hoạt động của quạt TEC-HDD

Quạt hút thông gió công nghiệp duy trì lưu lượng qua đường ống

Khi động cơ hoạt động, bánh công tác quay tạo vùng áp suất thấp tại cửa hút. Không khí trong phòng được hút qua miệng gió và hệ thống ống dẫn trước khi đi vào thân quạt.

Dòng khí được tăng tốc qua bánh công tác hỗn hợp, đồng thời được nâng áp để khắc phục tổn thất trên đường ống. Sau đó, không khí đi qua cửa đẩy và tiếp tục được vận chuyển đến vị trí xả hoặc khu vực cần cấp khí.

Khả năng tạo áp suất từ 106 đến 352 Pa giúp TEC-HDD phù hợp với các tuyến ống có chiều dài ngắn đến trung bình, một số đoạn co và miệng gió. So với quạt hướng trục nối ống thông thường, sản phẩm duy trì lưu lượng tốt hơn khi trở lực tăng. So với quạt ly tâm dạng hộp, TEC-HDD có kích thước gọn và thuận tiện hơn khi kết nối trực tiếp với ống tròn.

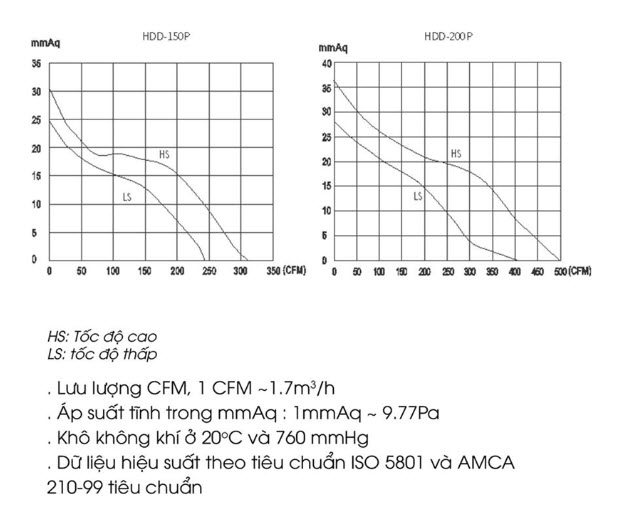

Đường đặc tính của TEC-HDD-150P và TEC-HDD-200P thể hiện lưu lượng giảm dần khi áp suất hệ thống tăng. Đây là đặc tính bình thường của quạt: đường ống càng dài, càng nhiều co cút hoặc tiết diện càng nhỏ thì lưu lượng thực tế càng thấp. Dữ liệu hiệu suất được công bố theo điều kiện không khí tiêu chuẩn và phương pháp thử liên quan đến ISO 5801, AMCA 210-99.

Khả năng giảm tiếng ồn của quạt TEC-HDD

Quạt gió công nghiệp vận hành êm trong không gian nhạy cảm với âm thanh

Tiếng ồn của hệ thống thông gió hình thành từ ba nguồn chính: tiếng động cơ, dao động cơ học và tiếng khí động do không khí chuyển động. TEC-HDD kiểm soát đồng thời các nguồn này thông qua bánh công tác tối ưu, motor vòng bi, thân nhựa và cấu trúc hấp thụ âm bên trong.

Hai cấp tốc độ cho phép lựa chọn chế độ vận hành phù hợp. Trong thời gian tải thấp, quạt có thể hoạt động ở cấp thấp để giảm tốc độ cánh, giảm tiếng gió và duy trì thông gió nền. Khi cần hút nhanh, người sử dụng chuyển sang cấp cao để tăng lưu lượng và áp suất.

Mức ồn thấp không chỉ phụ thuộc vào bản thân quạt. Đường ống quá nhỏ, miệng gió có tiết diện hẹp hoặc co gấp đặt sát cửa quạt có thể tạo dòng rối và làm tiếng ồn tăng đáng kể. Để phát huy hiệu quả giảm âm, cần lựa chọn đường kính ống tương ứng với model và bố trí đoạn ống thẳng tại cửa hút, cửa đẩy khi điều kiện cho phép.

Trong những công trình yêu cầu kiểm soát âm thanh nghiêm ngặt, hệ thống có thể bổ sung ống tiêu âm, khớp nối mềm và đệm chống rung. Quạt không nên được lắp trực tiếp lên tấm trần mỏng vì rung động có thể truyền qua kết cấu và làm tăng tiếng ồn cảm nhận.

Ưu điểm nổi bật của quạt thông gió TEC-HDD

Quạt hút gió công nghiệp có kết cấu gọn và hiệu suất cao

Vận hành êm: Dải độ ồn từ 22 đến 35 dB giúp TEC-HDD phù hợp với phòng họp, bệnh viện, khách sạn, văn phòng và khu vực nghỉ ngơi.

Hai cấp tốc độ: Người sử dụng có thể điều chỉnh lưu lượng theo tải thực tế, tạo sự cân bằng giữa hiệu suất thông gió, điện năng và độ ồn.

Áp suất ổn định: Áp suất tối đa 352 Pa hỗ trợ quạt làm việc với đường ống, co nối và miệng gió tốt hơn nhiều dòng quạt hướng trục cơ bản.

Thân nhựa PP: Vật liệu nhẹ, cách điện và không bị gỉ, thuận tiện vận chuyển, lắp đặt trong trần kỹ thuật hoặc khu vực có độ ẩm.

Động cơ bền: Motor sử dụng vòng bi NMB Nhật Bản, phù hợp với yêu cầu vận hành thường xuyên khi được lắp đặt và bảo dưỡng đúng quy trình.

Van chống khí thổi ngược: Hỗ trợ hạn chế mùi, không khí ô nhiễm và côn trùng xâm nhập ngược vào không gian sử dụng.

Dễ tháo lắp: Cấu trúc ghép thân cho phép tiếp cận cụm motor và bánh công tác thuận tiện hơn khi vệ sinh hoặc kiểm tra.

Dải model linh hoạt: Các kích thước Ø100/125, Ø150 và Ø200 mm đáp ứng nhiều quy mô hệ thống thông gió khác nhau.

Ứng dụng của quạt thông gió nối ống TEC-HDD

Quạt thông gió công nghiệp cho văn phòng, khách sạn và khu vực kín

TEC-HDD phù hợp với những không gian cần cấp hoặc hút khí qua đường ống nhưng yêu cầu thiết bị vận hành êm. Trong văn phòng và phòng họp, sản phẩm hỗ trợ hút khí tù đọng hoặc cấp khí tươi, góp phần duy trì môi trường làm việc thông thoáng.

Tại khách sạn, bệnh viện và căn hộ, quạt có thể được lắp phía trên trần để hút mùi, hơi ẩm hoặc không khí từ các khu vực phụ trợ. Thiết bị được bố trí cách xa miệng hút giúp giảm ảnh hưởng của âm thanh đến người sử dụng.

Trong nhà hàng, cửa hàng và khu thương mại, TEC-HDD phù hợp với hệ thống hút mùi nhẹ, thông gió kho nhỏ, phòng thay đồ hoặc khu vệ sinh. Đối với khí chứa nhiều dầu mỡ, cần lắp bộ lọc và xây dựng phương án vệ sinh để tránh dầu bám vào bánh công tác.

Trong môi trường công nghiệp nhẹ, quạt được sử dụng để thông gió phòng kỹ thuật, kho nhỏ, khu vực đóng gói hoặc không gian không phát sinh khí ăn mòn và nhiệt độ cao. Dòng sản phẩm được định hướng cho các khu vực cần độ ồn thấp như phòng họp, khách sạn và bệnh viện.

TEC-HDD không phù hợp để hút trực tiếp bụi nặng, hơi hóa chất ăn mòn mạnh, khí có nhiệt độ vượt giới hạn vận hành, khói cháy hoặc môi trường có nguy cơ cháy nổ nếu chưa có cấu hình và chứng nhận chuyên dụng.

Hướng dẫn lựa chọn quạt thông gió TEC-HDD

Lựa chọn quạt hút công nghiệp theo lưu lượng và áp suất

TEC-HDD-100/125P phù hợp với phòng nhỏ, phòng vệ sinh, phòng thay đồ hoặc hệ thống hút cục bộ. Lưu lượng từ 248 đến 284 m³/h và mức ồn từ 22 đến 25 dB giúp model này đáp ứng tốt những khu vực ưu tiên sự yên tĩnh.

TEC-HDD-150P cung cấp lưu lượng từ 410 đến 530 m³/h, áp suất từ 240 đến 300 Pa. Model phù hợp với văn phòng, phòng họp, cửa hàng hoặc đường ống Ø150 mm có chiều dài trung bình.

TEC-HDD-200P đạt lưu lượng từ 690 đến 840 m³/h và áp suất tối đa 352 Pa, phù hợp với không gian rộng hơn, hệ thống có nhiều miệng hút hoặc tuyến ống có trở lực cao hơn.

Khi lựa chọn model, cần xác định lưu lượng theo thể tích phòng, số lần trao đổi khí, số người sử dụng hoặc tải mùi phát sinh. Sau đó, tính tổng tổn thất áp suất qua đường ống, co cút, van gió và miệng hút để kiểm tra điểm làm việc.

Không nên chọn quạt chỉ dựa trên đường kính ống. Một tuyến ống Ø200 mm dài, nhiều co có thể cần áp suất lớn hơn một tuyến Ø150 mm ngắn và thẳng. Model phù hợp phải đáp ứng lưu lượng yêu cầu tại đúng mức trở lực thực tế.

Lắp đặt và bảo trì quạt TEC-HDD

Quạt thông gió nối ống cần được cố định chắc chắn và kiểm soát rung

Quạt nên được lắp bằng giá đỡ độc lập, đai treo hoặc chân đế phù hợp. Không để toàn bộ trọng lượng đường ống tác động trực tiếp lên thân quạt vì có thể làm biến dạng mối nối và gây rò rỉ khí.

Đường kính ống cần phù hợp với cổ kết nối. Khi thay đổi tiết diện, nên sử dụng côn chuyển có chiều dài hợp lý, tránh thu nhỏ đột ngột. Ống mềm chỉ nên dùng ở đoạn ngắn để hạn chế rung, không nên kéo dài hoặc để võng nhiều.

Hướng dòng khí trên thân quạt phải trùng với hướng thiết kế của hệ thống. Cần chừa khoảng trống để tháo thân và tiếp cận motor khi bảo trì.

Bánh công tác, van điều tiết và bề mặt bên trong cần được vệ sinh định kỳ. Bụi bám không đều có thể gây mất cân bằng, tăng rung và giảm lưu lượng. Khi phát hiện tiếng ồn bất thường, mùi khét, motor nóng hoặc lưu lượng suy giảm, phải ngừng thiết bị để kiểm tra.

Cấp bảo vệ IP44 giúp quạt hạn chế tác động của vật thể rắn và nước bắn ở mức độ nhất định, nhưng không phù hợp với điều kiện ngâm nước hoặc mưa tạt trực tiếp kéo dài.

Kết luận về quạt thông gió nối ống siêu âm TEC-HDD

Quạt thông gió TEC-HDD vận hành êm, tạo áp tốt và dễ tích hợp

Quạt thông gió nối ống siêu âm TEC-HDD là giải pháp phù hợp cho các hệ thống cần thiết bị nhỏ gọn, độ ồn thấp và khả năng duy trì dòng khí qua đường ống. Dòng sản phẩm gồm TEC-HDD-100/125P, TEC-HDD-150P và TEC-HDD-200P, đáp ứng lưu lượng từ 248 đến 840 m³/h và áp suất tối đa 352 Pa.

Với thân nhựa PP, bánh công tác hỗn hợp, động cơ truyền động trực tiếp, hai cấp tốc độ và cấu trúc hấp thụ âm, TEC-HDD đáp ứng hiệu quả nhu cầu quạt thông gió, quạt thông gió công nghiệp, quạt hút công nghiệp, quạt hút gió công nghiệp và hệ thống quạt thông gió nối ống cho công trình dân dụng, thương mại cùng các khu vực công nghiệp nhẹ.
